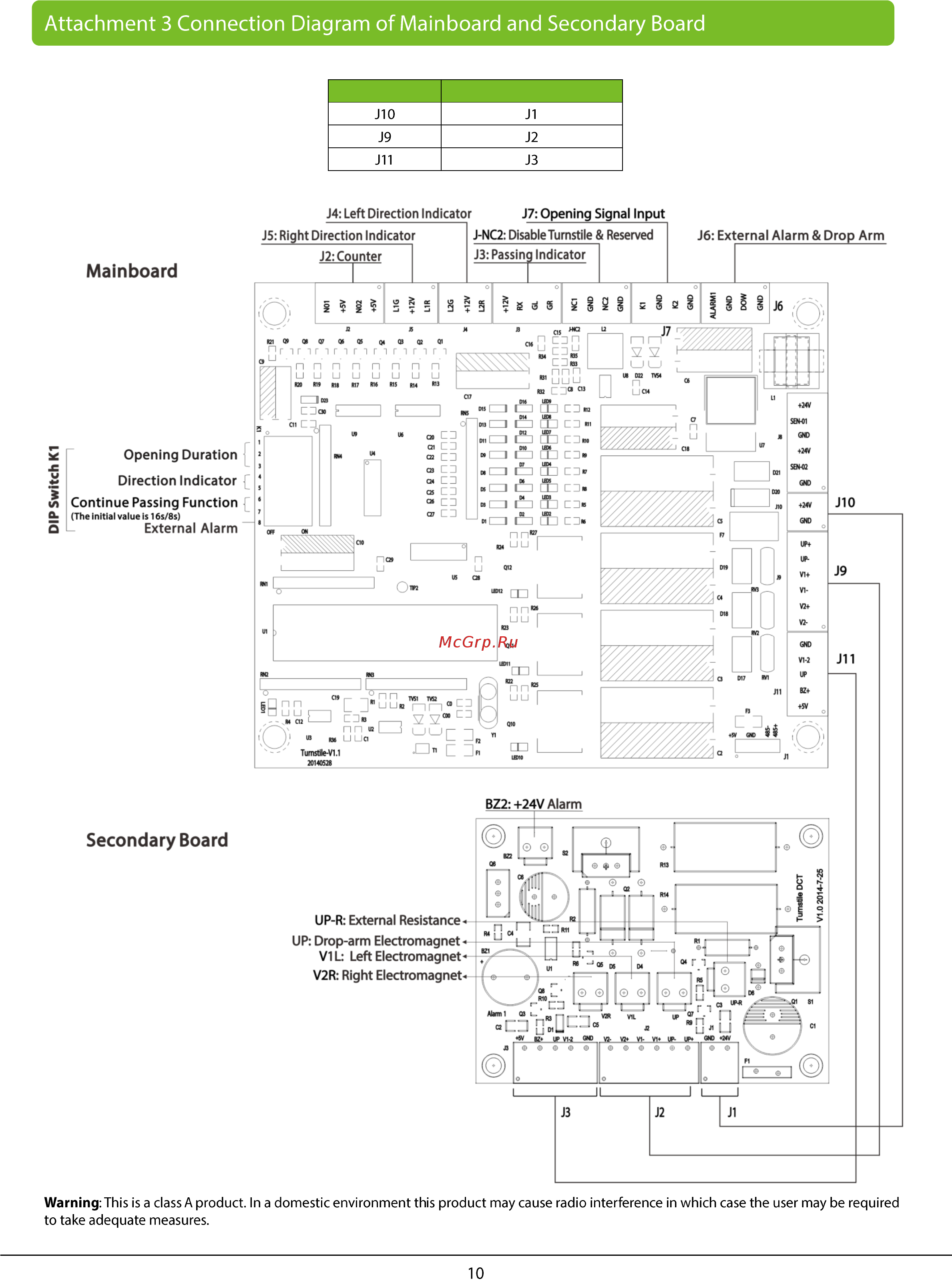

Attachment 3 Connection Diagram of Mainboard and Secondary Board The connection of Mainboard and Secondary Board I Mainboard Secondary board i J4 Left Direction Indicator J7 Opening Signal Input DIP Switch KI Mainboard Opening Duration Direction Indicator Continue Passing Function The Initial value Is 16s 8sl External Alarm Secondary Board UP R External ResistanceUP Drop arm Electromagnet V1L Left Electromagnet V2R Right Electromagnet Warning This is a class A product In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures 10
