11



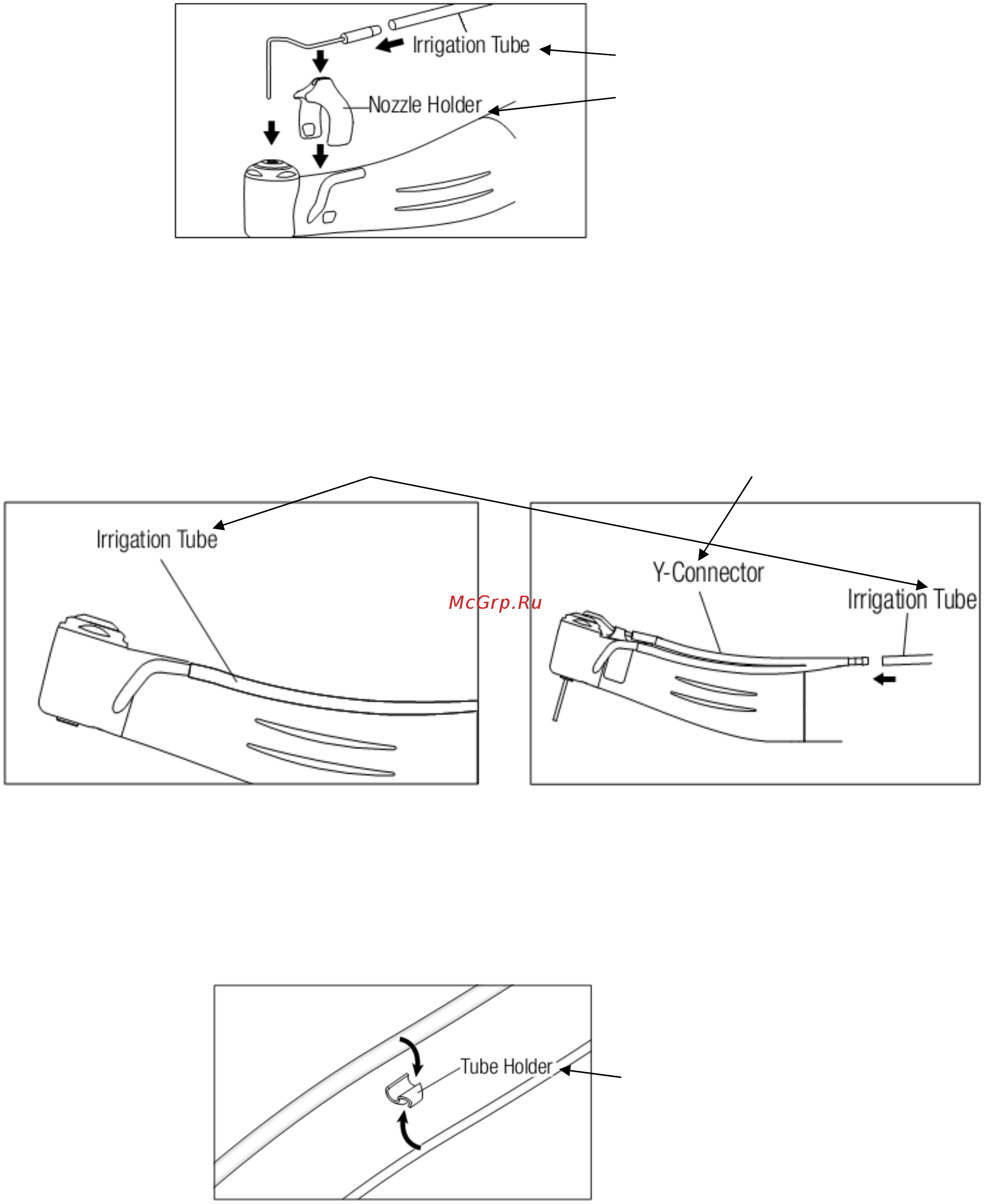

Ирригационный шланг

Держатель иглы

Рис. 13

2) Внешняя ирригационная насадка

Надежно прикрепите ирригационный шланг к внешней ирригационной насадке (Рис.14).

3) Внутренняя и внешняя ирригационные насадки

a) Подсоедините концы Y-коннектора к внешней насадке и внутренней насадке

соответственно, как описано в пунктах (1) и (2).

b) Подсоедините ирригационный шланг к Y-коннектору.

Ирригационный шланг

Y-коннектор

Рис. 14 Рис. 15

4-9 Крепление держателя шланга

Используйте держатель шланга для соединения шнура питания мотора и ирригационного шланга.

Легче будет сначала установить держатели на шнур мотора, и затем на ирригационный шланг (Рис.

16).

Держатель шланга

Рис. 16
