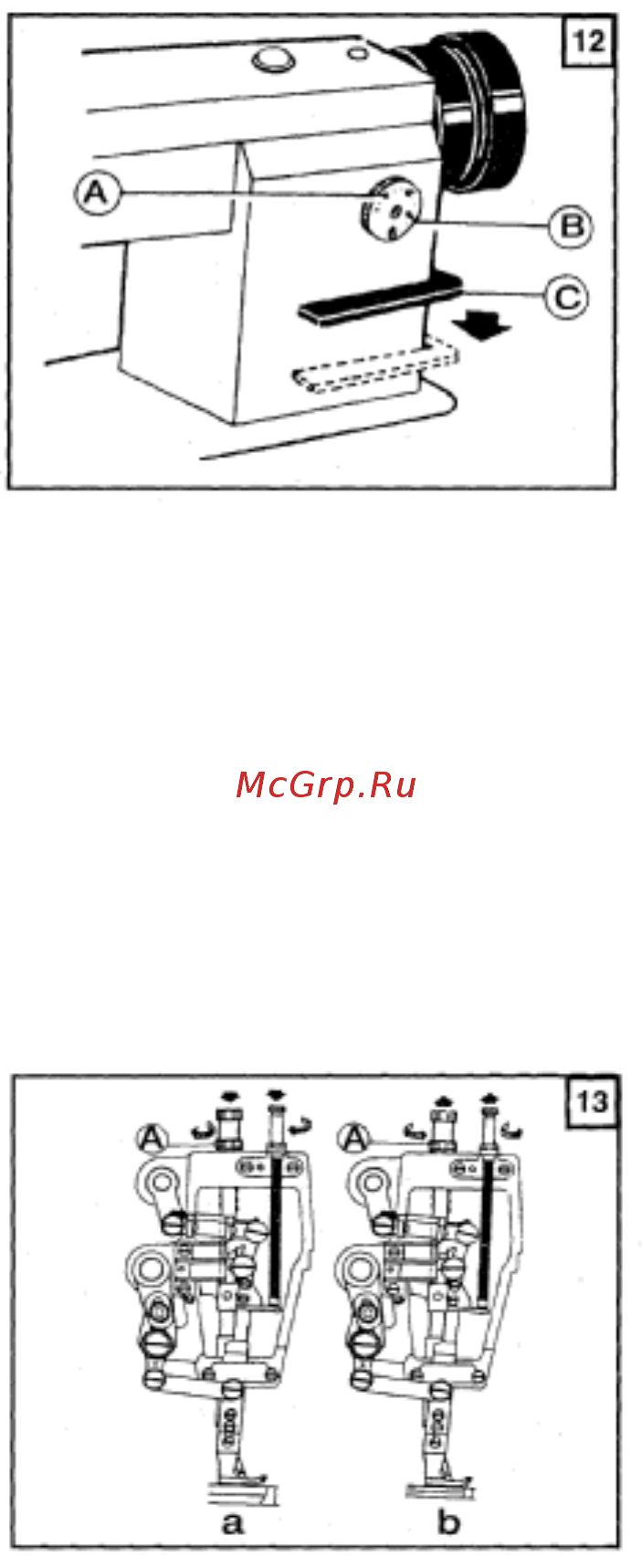

14. НАСТРОЙКА ДЛИНЫ СТЕЖКА И РЕВЕРСИРОВАНИЕ

НАПРАВЛЕНИЯ ПОДАЧИ ТКАНИ (Рис.12)

1) Длина стежка может быть установлена путем поворота

регулятора (А).

2) Цифры на шкале регулятора соответствуют длине

стежка в мм.

3) Реверсирование направления подачи ткани происходит

при нажатии рычажка (С). При отпускании рычажка (С)

направление подачи ткани вновь становится

нормальным.

15. НАСТРОЙКА ДАВЛЕНИЯ ПРИЖИМНОЙ ЛАПКИ (Рис. 13)

Давление прижимной лапки должно быть отрегулировано в

соответствии с толщиной материала.

Сначала ослабьте контргайку (А). При шитье тяжелых

материалов поверните регулировочный винт с накатанной

головкой, как показано на Рис. 13а, чтобы увеличить давление

прижимной лапки. При шитье легких материалов поверните

регулировочный винт, как показано на Рис. 13D, чтобы

уменьшить давление. Затем затяните контргайку (А).
