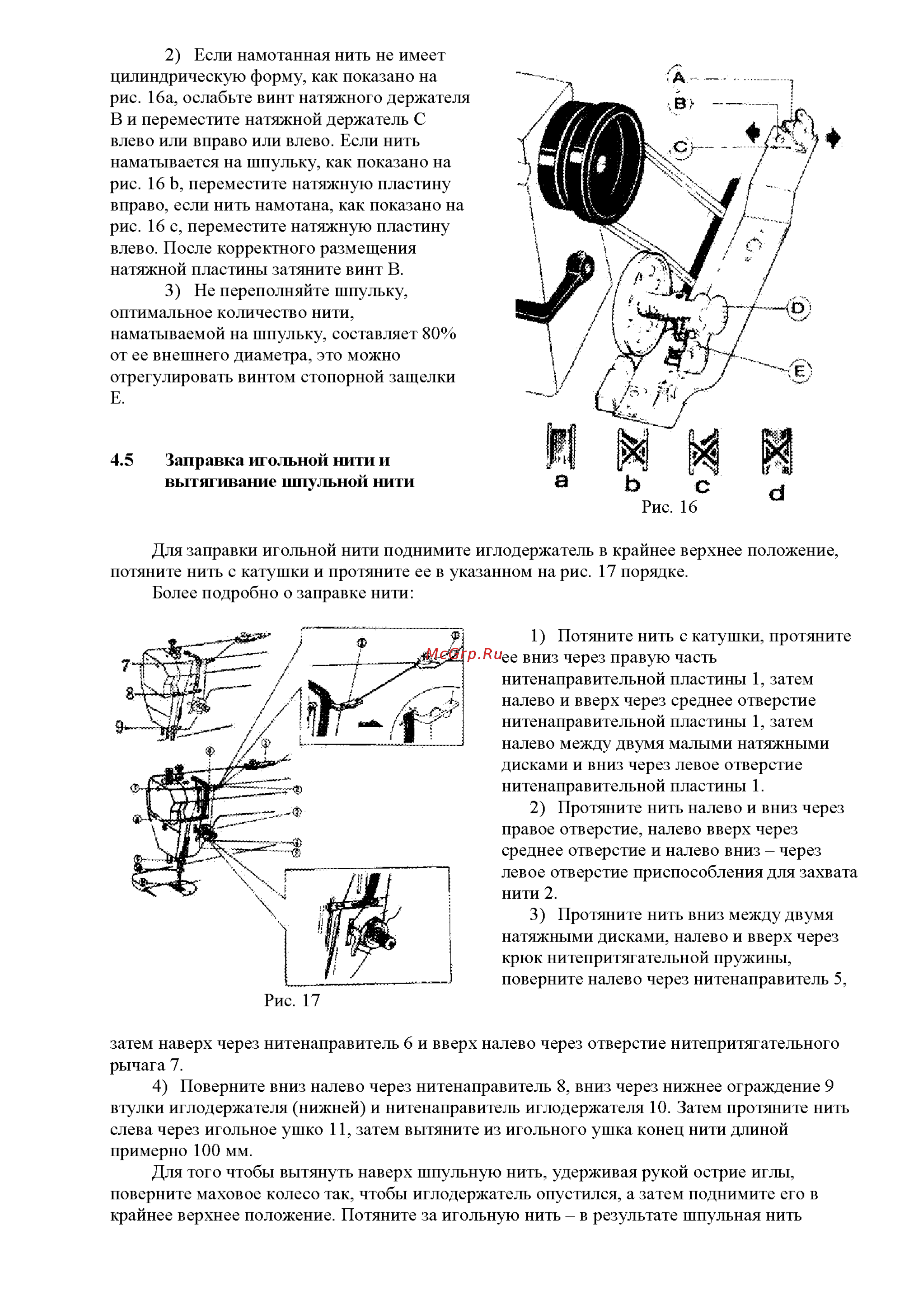

2 Если намотанная нить не имеет цилиндрическую форму как показано на рис 16а ослабьте винт натяжного держателя В и переместите натяжной держатель С влево или вправо или влево Если нить наматывается на шпульку как показано на рис 16 Ь переместите натяжную пластину вправо если нить намотана как показано на рис 16 с переместите натяжную пластину влево После корректного размещения натяжной пластины затяните винт В 3 Не переполняйте шпульку оптимальное количество нити наматываемой на шпульку составляет 80 от ее внешнего диаметра это можно отрегулировать винтом стопорной защелки Е 4 5 Заправка игольной нити и вытягивание шпульной нити Для заправки игольной нити поднимите иглодержатель в крайнее верхнее положение потяните нить с катушки и протяните ее в указанном на рис 17 порядке Более подробно о заправке нити 1 Потяните нить с катушки протяните ее вниз через правую часть нитенаправительной пластины 1 затем налево и вверх через среднее отверстие нитенаправительной пластины 1 затем налево между двумя малыми натяжными дисками и вниз через левое отверстие нитенаправительной пластины 1 2 Протяните нить налево и вниз через правое отверстие налево вверх через среднее отверстие и налево вниз через левое отверстие приспособления для захвата нити 2 3 Протяните нить вниз между двумя натяжными дисками налево и вверх через крюк нитепритягательной пружины поверните налево через нитенаправитель 5 Рис 17 затем наверх через нитенаправитель 6 и вверх налево через отверстие нитепритягательного рычага 7 4 Поверните вниз налево через нитенаправитель 8 вниз через нижнее ограждение 9 втулки иглодержателя нижней и нитенаправитель иглодержателя 10 Затем протяните нить слева через игольное ушко 11 затем вытяните из игольного ушка конец нити длиной примерно 100 мм Для того чтобы вытянуть наверх шпульную нить удерживая рукой острие иглы поверните маховое колесо так чтобы иглодержатель опустился а затем поднимите его в крайнее верхнее положение Потяните за игольную нить в результате шпульная нить
