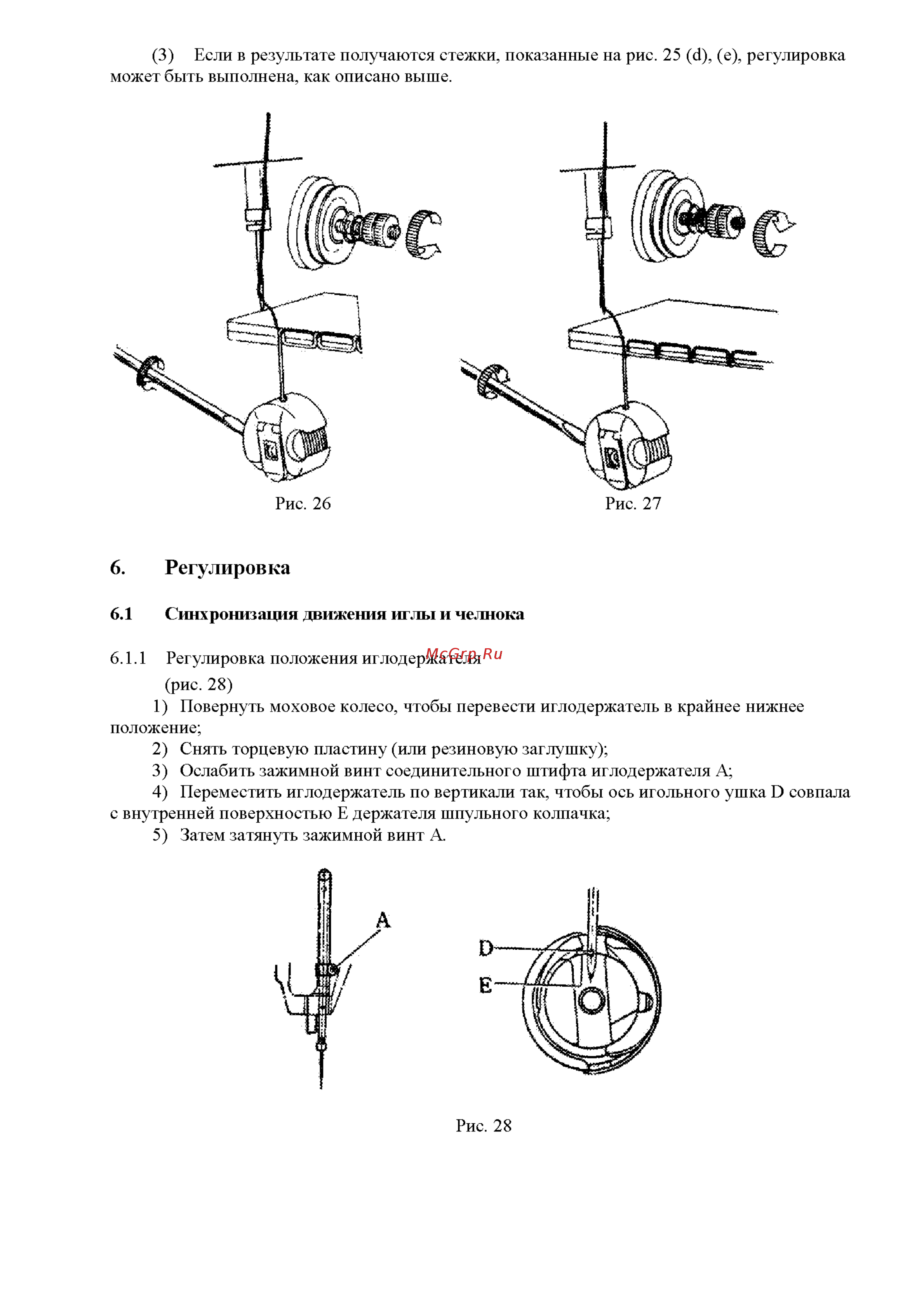

3 Если в результате получаются стежки показанные на рис 25 ф е регулировка может быть выполнена как описано выше 6 Регулировка 6 1 Синхронизация движения иглы и челнока 6 1 1 Регулировка положения иглодержателя рис 28 1 Повернуть моховое колесо чтобы перевести иглодержатель в крайнее нижнее положение 2 Снять торцевую пластину или резиновую заглушку 3 Ослабить зажимной винт соединительного штифта иглодержателя А 4 Переместить иглодержатель по вертикали так чтобы ось игольного ушка В совпала с внутренней поверхностью Е держателя шпульного колпачка 5 Затем затянуть зажимной винт А Рис 28
