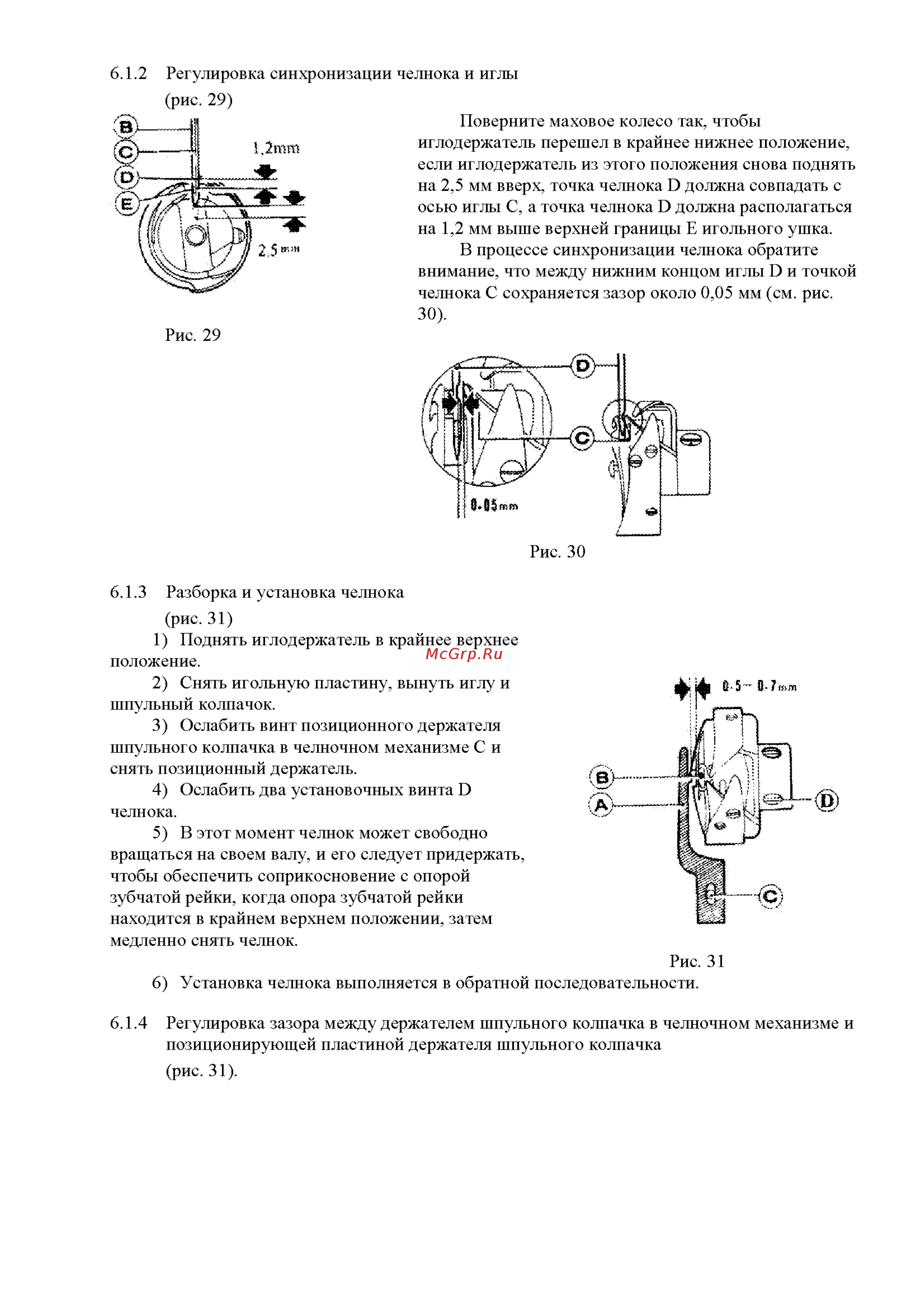

6 1 2 Регулировка синхронизации челнока и иглы рис 29 Поверните маховое колесо так чтобы иглодержатель перешел в крайнее нижнее положение если иглодержатель из этого положения снова поднять на 2 5 мм вверх точка челнока В должна совпадать с осью иглы С а точка челнока В должна располагаться на 1 2 мм выше верхней границы Е игольного ушка В процессе синхронизации челнока обратите внимание что между нижним концом иглы В и точкой челнока С сохраняется зазор около 0 05 мм см рис 30 Рис 29 Рис 30 6 1 3 Разборка и установка челнока рис 31 1 Поднять иглодержатель в крайнее верхнее положение 2 Снять игольную пластину вынуть иглу и шпульный колпачок 3 Ослабить винт позиционного держателя шпульного колпачка в челночном механизме С и снять позиционный держатель 4 Ослабить два установочных винта В челнока 5 В этот момент челнок может свободно вращаться на своем валу и его следует придержать чтобы обеспечить соприкосновение с опорой зубчатой рейки когда опора зубчатой рейки находится в крайнем верхнем положении затем медленно снять челнок Рис 31 6 Установка челнока выполняется в обратной последовательности 6 1 4 Регулировка зазора между держателем шпульного колпачка в челночном механизме и позиционирующей пластиной держателя шпульного колпачка рис 31
