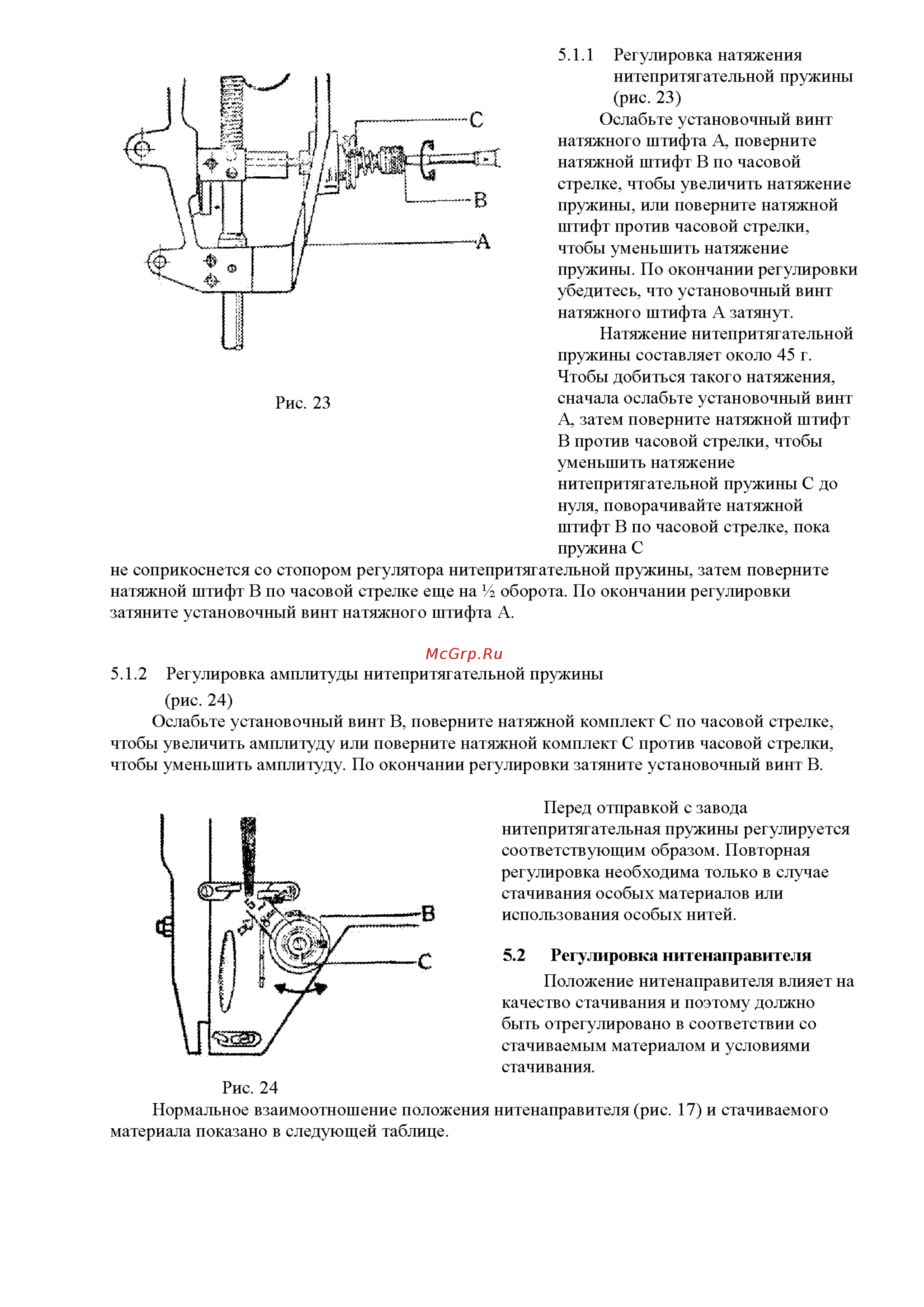

5 1 1 Регулировка натяжения нитепритягательной пружины рис 23 Ослабьте установочный винт натяжного штифта А поверните натяжной штифт В по часовой стрелке чтобы увеличить натяжение пружины или поверните натяжной штифт против часовой стрелки чтобы уменьшить натяжение пружины По окончании регулировки убедитесь что установочный винт натяжного штифта А затянут Натяжение нитепритягательной пружины составляет около 45 г Чтобы добиться такого натяжения сначала ослабьте установочный винт Рис 23 А затем поверните натяжной штифт В против часовой стрелки чтобы уменьшить натяжение нитепритягательной пружины С до нуля поворачивайте натяжной штифт В по часовой стрелке пока пружина С не соприкоснется со стопором регулятора нитепритягательной пружины затем поверните натяжной штифт В по часовой стрелке еще на оборота По окончании регулировки затяните установочный винт натяжного штифта А 5 1 2 Регулировка амплитуды нитепритягательной пружины рис 24 Ослабьте установочный винт В поверните натяжной комплект С по часовой стрелке чтобы увеличить амплитуду или поверните натяжной комплект С против часовой стрелки чтобы уменьшить амплитуду По окончании регулировки затяните установочный винт В Перед отправкой с завода нитепритягательная пружины регулируется соответствующим образом Повторная регулировка необходима только в случае стачивания особых материалов или использования особых нитей 5 2 Регулировка нитенаправителя Положение нитенаправителя влияет на качество стачивания и поэтому должно быть отрегулировано в соответствии со стачиваемым материалом и условиями стачивания Рис 24 Нормальное взаимоотношение положения нитенаправителя рис 17 и стачиваемого материала показано в следующей таблице
