Содержание

• А 562 662 1
• Краткое описание 3 2 основные характеристики 3 3 установка и подготовка к работе 4 2
• Периодическая чистка 3 2
• Работа 9 2
• Регулировка 6 2
• Регулировка натяжения нити 3 2
• Содержание 2
• Краткое описание 4
• Основные характеристики 4
• Установка и подготовка к работе 5
• Работа 10
• Регулировка натяжения нити 14
• Регулировка 17
• Периодическая чистка 24
• Устранение неисправностей 25

Похожие устройства

• Aurora A-0818 Инструкция по сборке машины
• Aurora A-562 Руководство по эксплуатации
• Aurora A-562 Инструкция по сборке машины
• Aurora A-662 Руководство по эксплуатации
• Aurora A-662 Инструкция по сборке машины
• Aurora A-662-D4 Инструкция по сборке машины
• Aurora A-611 Руководство по эксплуатации
• Aurora A-611 Каталог запчастей
• Aurora A-611D Руководство по эксплуатации
• Aurora A-611D Инструкция по сборке машины
• Aurora A-611D Каталог запчастей
• Aurora A-0617D Инструкция по эксплуатации
• Aurora A-0617D Инструкция по сборке машины
• Aurora A-0617D Инструкция к блоку управления
• Aurora A-0617D Инструкция по эксплуатации
• Aurora A-0617D Инструкция к блоку управления
• Aurora A-9612 Инструкция по сборке машины
• Aurora A-9622 Инструкция к блоку упрапвления
• Aurora A-9622 Инструкция по сборке машины
• Aurora A-9622 Руководство по эксплуатации

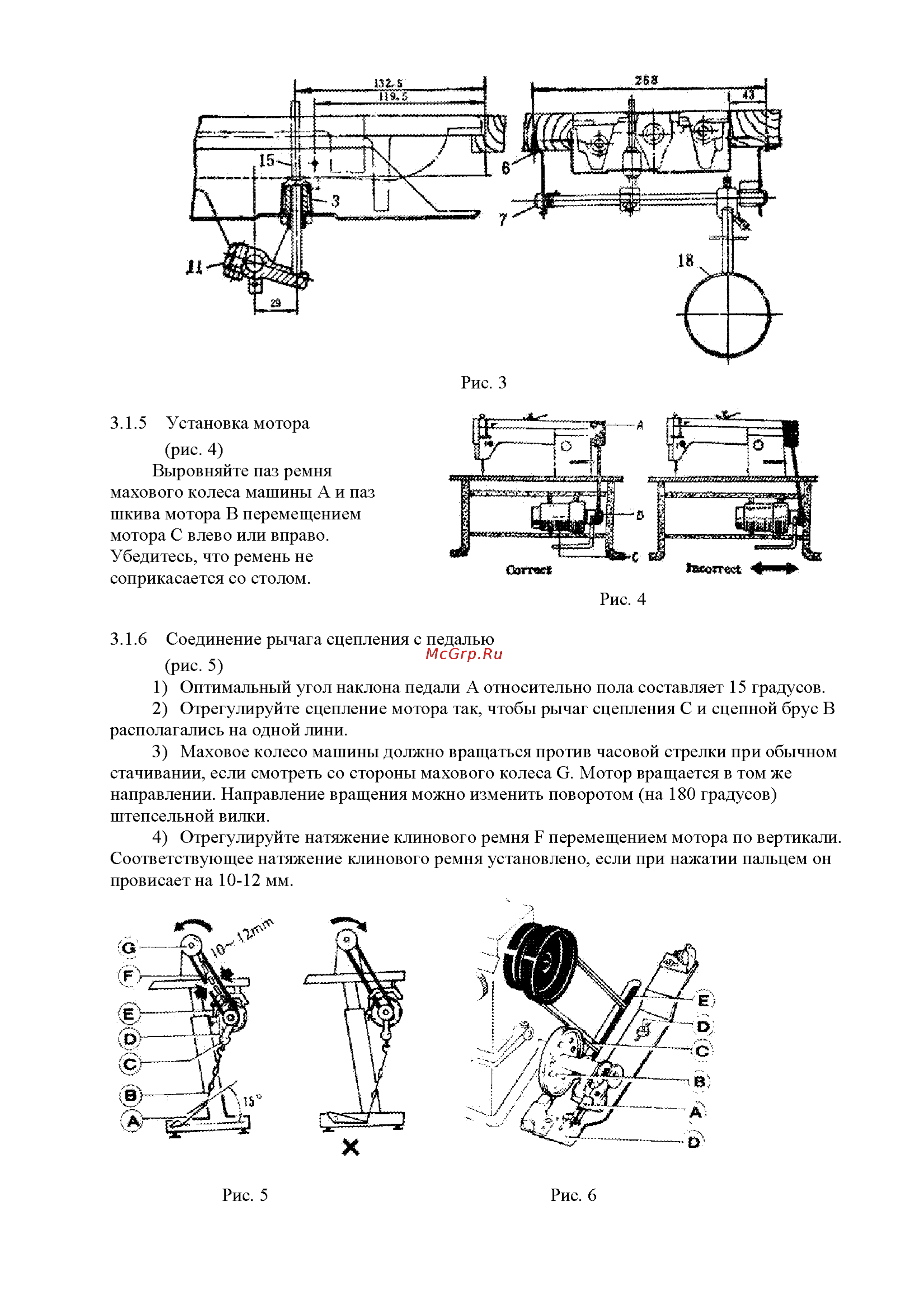

Рис 3 3 1 5 Установка мотора рис 4 Выровняйте паз ремня махового колеса машины А и паз шкива мотора В перемещением мотора С влево или вправо Убедитесь что ремень не соприкасается со столом Рис 4 3 1 6 Соединение рычага сцепления с педалью рис 5 1 Оптимальный угол наклона педали А относительно пола составляет 15 градусов 2 Отрегулируйте сцепление мотора так чтобы рычаг сцепления С и сцепной брус В располагались на одной лини 3 Маховое колесо машины должно вращаться против часовой стрелки при обычном стачивании если смотреть со стороны махового колеса G Мотор вращается в том же направлении Направление вращения можно изменить поворотом на 180 градусов штепсельной вилки 4 Отрегулируйте натяжение клинового ремня F перемещением мотора по вертикали Соответствующее натяжение клинового ремня установлено если при нажатии пальцем он провисает на 10 12 мм Рис 5 Рис 6
