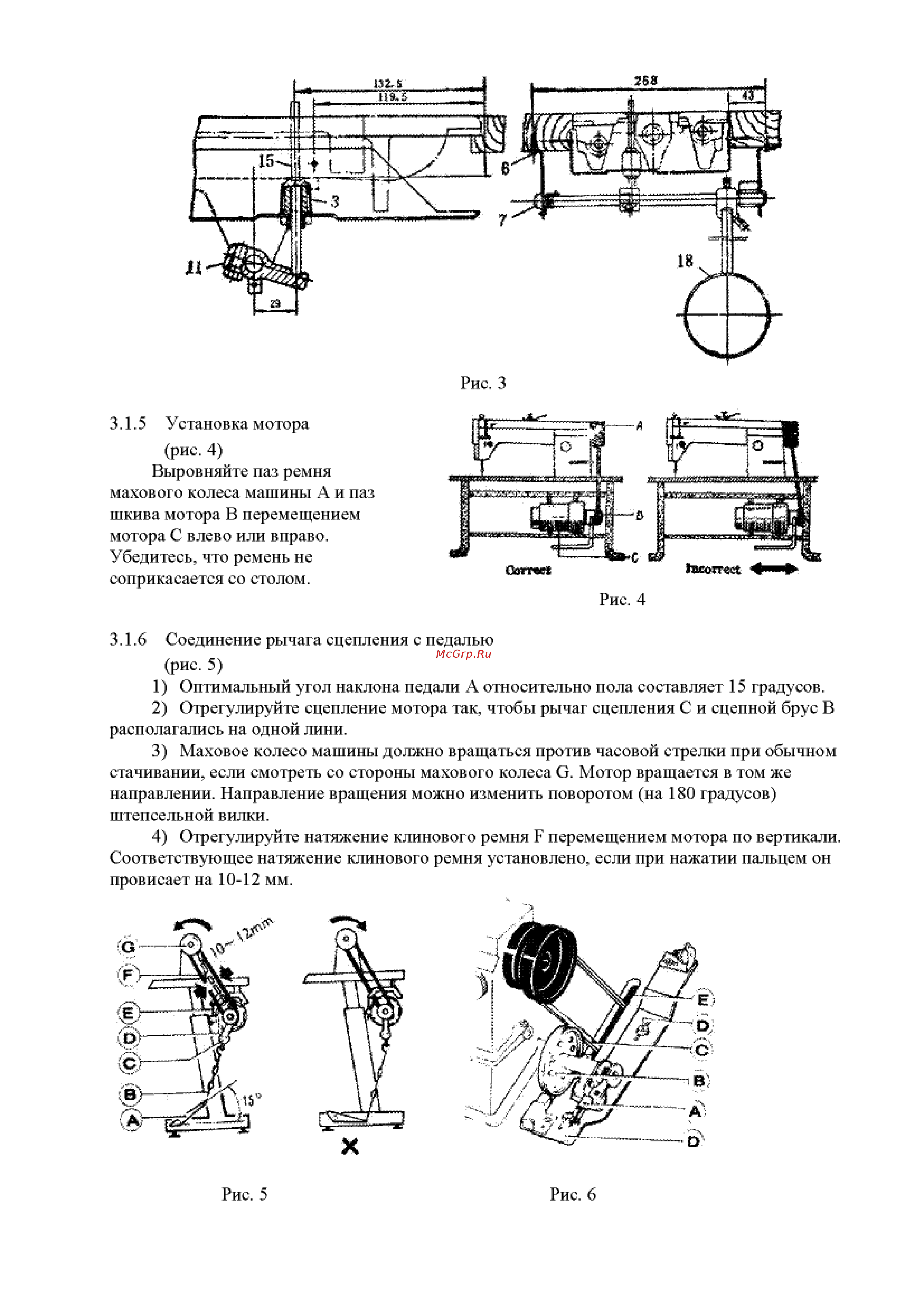

Рис 3 3 1 5 Установка мотора рис 4 Выровняйте паз ремня махового колеса машины А и паз шкива мотора В перемещением мотора С влево или вправо Убедитесь что ремень не соприкасается со столом Рис 4 3 1 6 Соединение рычага сцепления с педалью рис 5 1 Оптимальный угол наклона педали А относительно пола составляет 15 градусов 2 Отрегулируйте сцепление мотора так чтобы рычаг сцепления С и сцепной брус В располагались на одной лини 3 Маховое колесо машины должно вращаться против часовой стрелки при обычном стачивании если смотреть со стороны махового колеса G Мотор вращается в том же направлении Направление вращения можно изменить поворотом на 180 градусов штепсельной вилки 4 Отрегулируйте натяжение клинового ремня F перемещением мотора по вертикали Соответствующее натяжение клинового ремня установлено если при нажатии пальцем он провисает на 10 12 мм Рис 5 Рис 6
