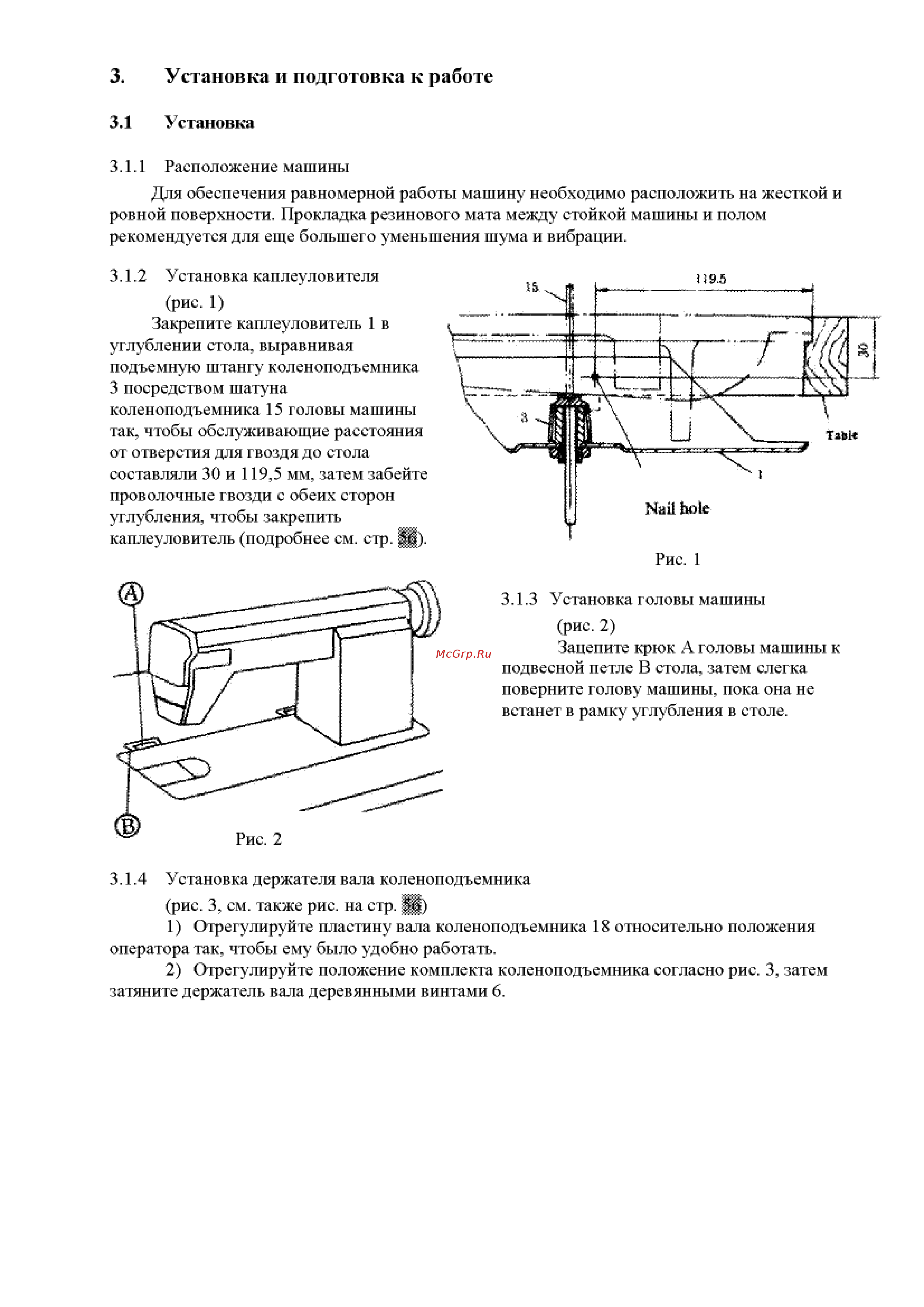

3 Установка и подготовка к работе 3 1 Установка 3 1 1 Расположение машины Для обеспечения равномерной работы машину необходимо расположить на жесткой и ровной поверхности Прокладка резинового мата между стойкой машины и полом рекомендуется для еще большего уменьшения шума и вибрации 3 1 2 Установка каплеуловителя рис 1 Закрепите каплеуловитель 1 в углублении стола выравнивая подъемную штангу коленоподъемника 3 посредством шатуна коленоподъемника 15 головы машины так чтобы обслуживающие расстояния от отверстия для гвоздя до стола составляли 30 и 119 5 мм затем забейте проволочные гвозди с обеих сторон углубления чтобы закрепить каплеуловитель подробнее см стр Ц Рис 1 3 1 3 Установка головы машины рис 2 Зацепите крюк А головы машины к подвесной петле В стола затем слегка поверните голову машины пока она не встанет в рамку углубления в столе 3 1 4 Установка держателя вала коленоподъемника рис 3 см также рис на стр Щ 1 Огрегулируйте пластину вала коленоподъемника 18 относительно положения оператора так чтобы ему было удобно работать 2 Огрегулируйте положение комплекта коленоподъемника согласно рис 3 затем затяните держатель вала деревянными винтами 6
