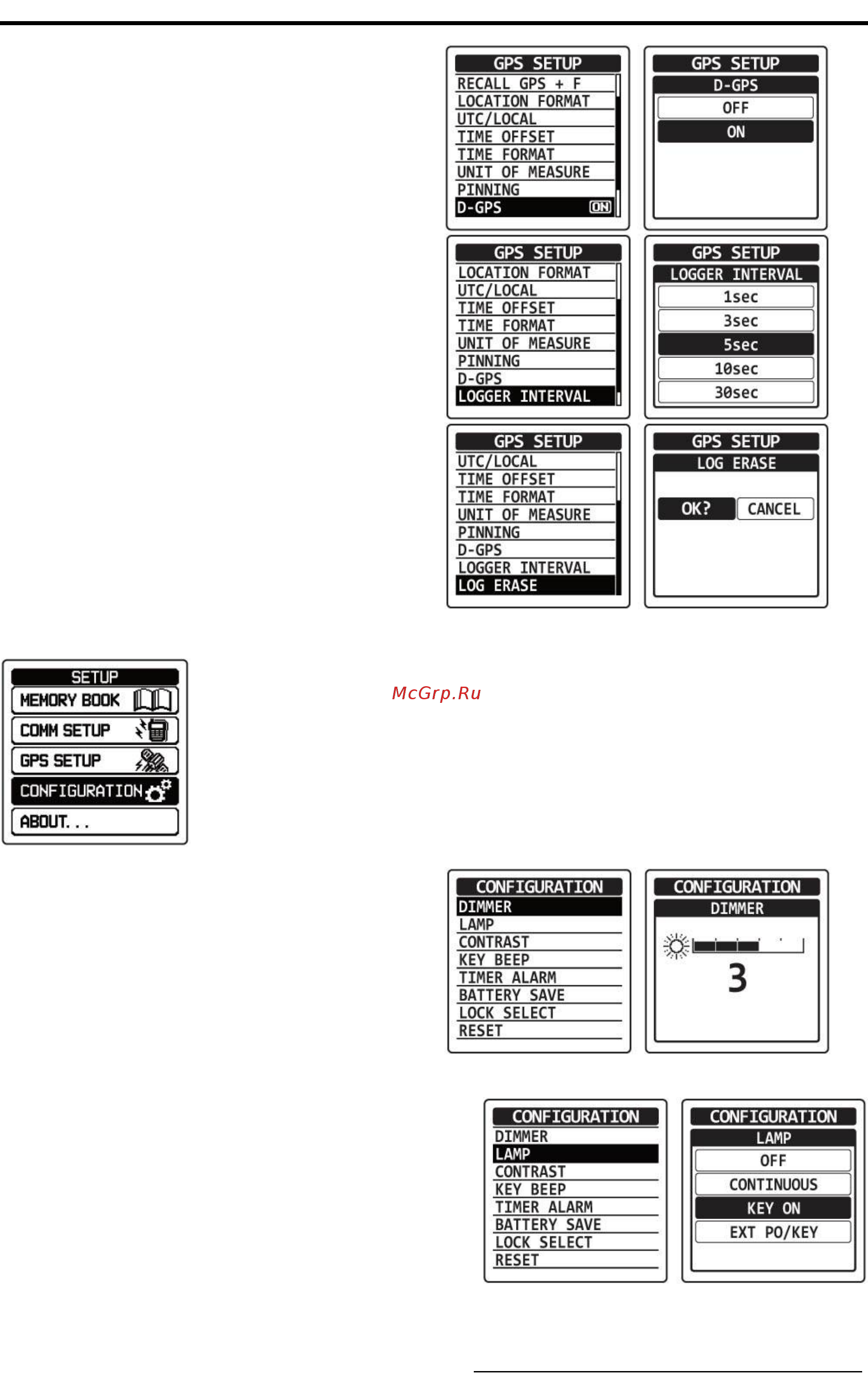

Руководство пользователя FTA-750/FTA-550
Включение/Отключение функции GPS
дифференциальной коррекции
Вы можете использовать SBAS (спутниковая
система контроля и коррекции) при получении
позиционных данных.
Настройка временного интервала регистрации
Вы можете задать промежуток времени для
регистрации текущих позиционных данных,
полученных от GPS модуля.
Удаление журнала позиционных данных
Вы можете удалить все позиционные данные,
полученные от GPS модуля.
Настройка конфигурации и рабочих параметров трансивера
Настройка яркости дисплея
Вы можете настроить яркость дисплея в
пределах пяти уровней.
Настройка подсветки дисплея
Вы можете выбрать один из четырех доступных режимов работы подсветки.
OFF ...Подсветка не включается ни при каких
обстоятельствах
CONTINUOUS ... Подсветка включена постоянно
KEY ON ... Подсветка включается на 5 секунд при
нажатии любой кнопки
EXT PO/KEY ... Подсветка включается на 5 секунд при
нажатии любой кнопки или включена
постоянно при питании трансивера от
внешнего источника, подключенного к
разъему EXT DC
41
