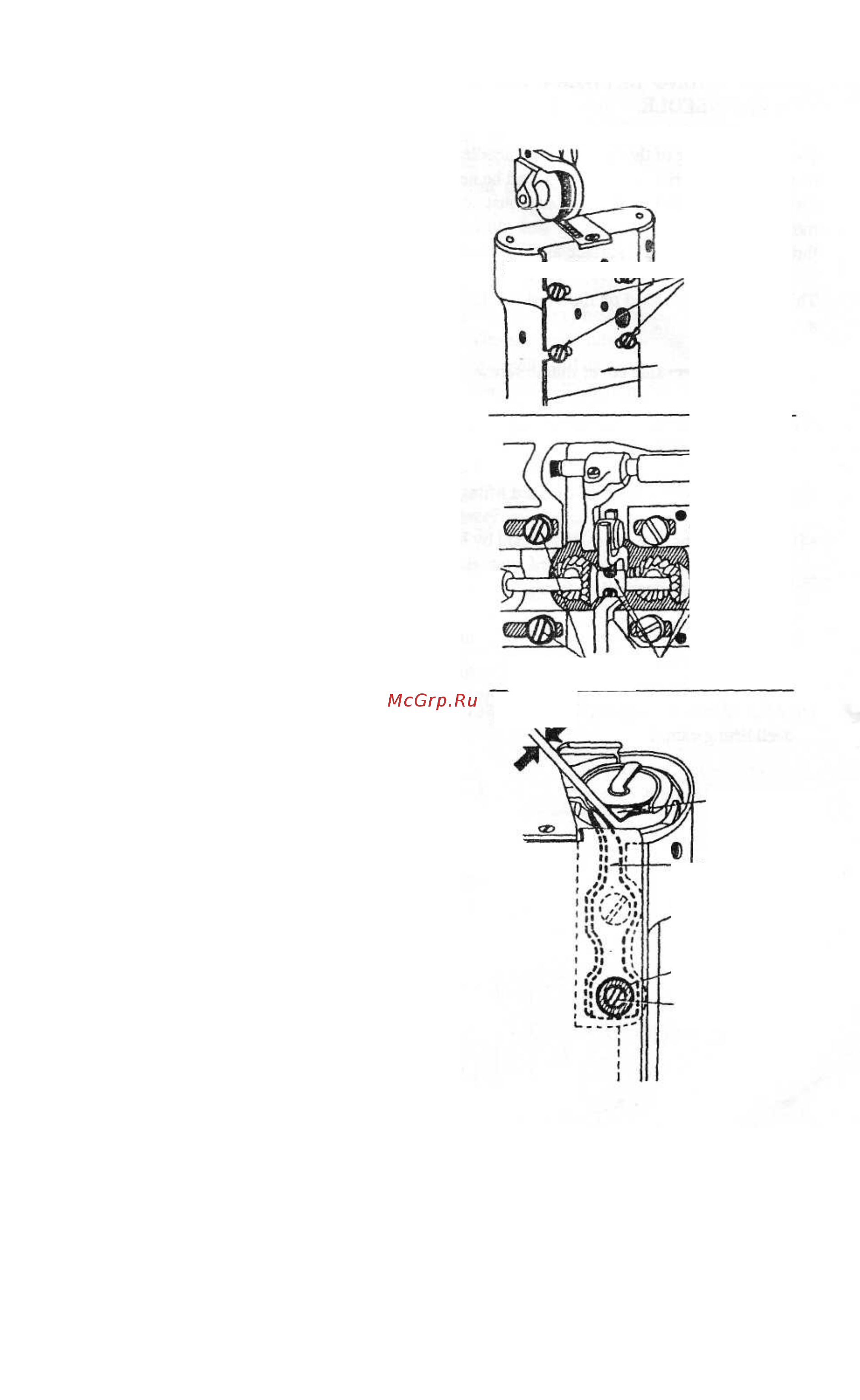

![Aurora A-6820 [21/24] Регулировка шитья](/views2/1496480/page21/bg15.png)
* Регулировка шитья
Отрегулируйте зазор между верхушкой
челнока и боковой стороной иголки, чтобы
он составлял 0.05mm. При 1 иголке нет
необходимости делать это. При 2 иголках
необходимо регулировать в случае замены
иголки.
Основа челнока
®
нитерасправитель
отверстие ушка
Винт регулировки
нитерасправителя
(Для машины с двумя иглами)
Установочный
винт стойки
пластинки
челнока
- Фиксатор стойки
пластинка челнока
(верхний)
(Для машины с двумя иглами)
Винт
основания
челнока
Винт подъемника
двигателя ткани
около.
0.2m/m
(1) Открутите винты фиксатора стойки
челночной пластинки (передней и
задней).
(2) Снимите верхнюю часть машины
(3) Снимите трансмиссию.
(4) Раскрутите установочные винты
челночных приводов.
(5) Раскрутите установочные винты фиксатора
скобы вала.
(6) Поднимите игольный брус на 2.0mm от
своей крайней нижней позиции ,
поворачивая балансир вручную.
(7) Поверните челнок рукой и поставьте
верхушку челнока в центре иголки.
(8) Передвиньте фиксатор скобы вала вправо
и влево,.чтобы зазор между верхушкой
челнока и боковой стороной иголки
составлял 0.05mm..
(9) После регулировки закрутите
установочный винт челночного привода и
скобы.
(10) Установите трансмиссию.
6. СИНХРОНИЗАЦИЯ РАБОТЫ ЧЕЛНОКА
И ЖГУТОРАСПРЯМИТЕЛЯ
(1) Снимите защитную пластинку.
(2) Поверните балансир рукой и остановите,
когда нитерасправитель и игольная
пластинка будут на максимальном
расстоянии друг от друга.
(3) Проверьте, будет ли зазор между основой
челнока(А) и нитерасправителем около
0.2mm, как показано на рис.(Нет большой
разницы при использовании разных
ниток)
(4) В случае если зазор слишком широкий
или узкий, отрегулируйте положение,
подгоняя винт в отверстии утка.(В) , затем
открутите винт регулировки
нитерасправителя и передвиньте
нитерасправитель вправо или влево.
(5) После регулировки, закрутите винт
регулировки нитерасправителя.
