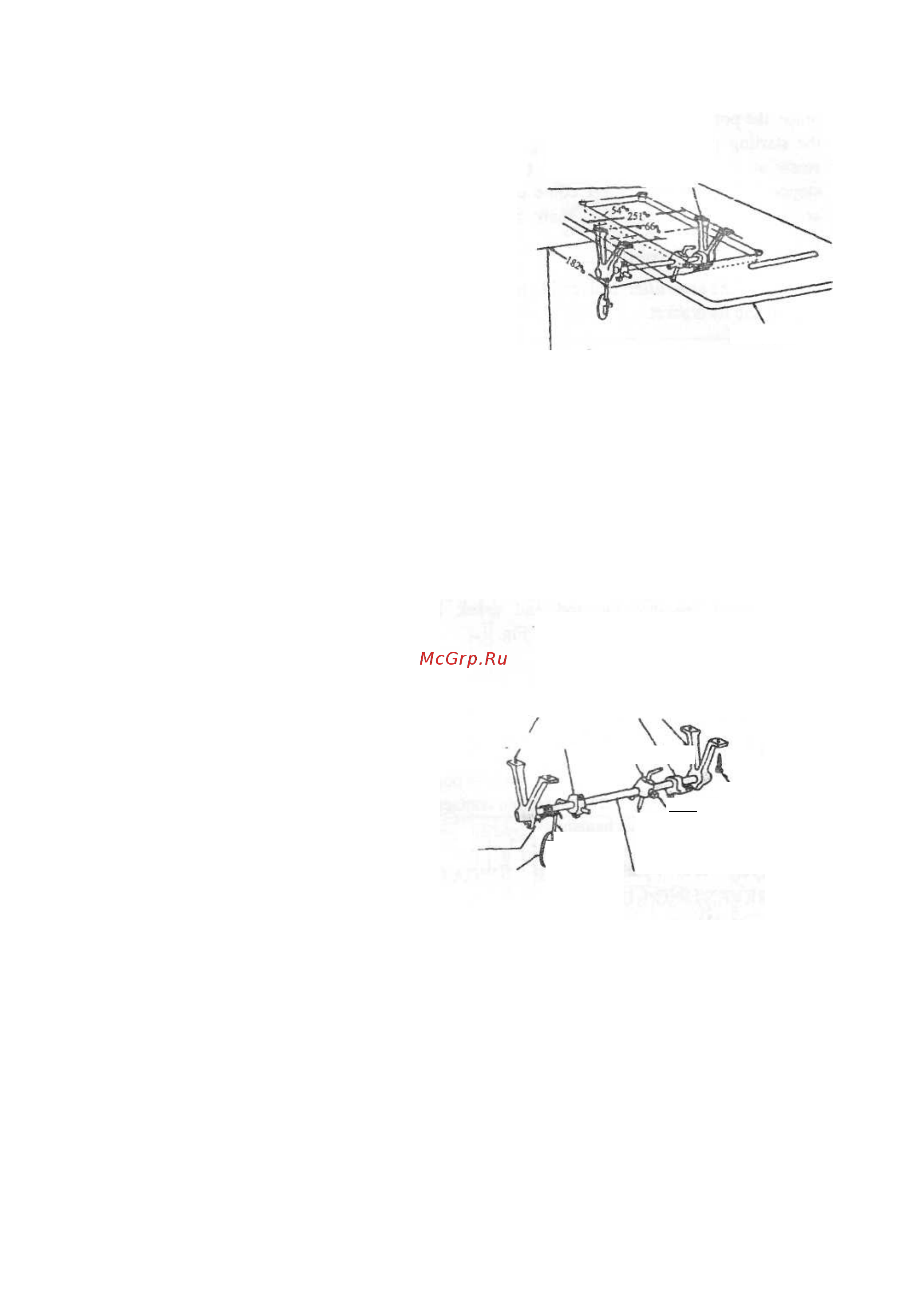

6. КАК УСТАНОВИТЬ И
ОТРЕГУЛИРОВАТЬ МЕХАНИЗМ
КОЛЕНОПОДЪЕМНИКА
Место расположения
скобы рукоятки
коленоподъемника
? Механизм коленоподъемника
применяется для поднятия и
опускания пресса.
? Для удобной работы установите его
удобно на столе следующим способом.
? Неудобная установка усложнит работу.
Пластина поверхности стола
Диаметральная плоскость рукоятки
коленоподъемника
1) Место установки.
♦ Сделайте отверстие для скобы рукоятки
коленоподъемника под столом, как указано на
рисунке.
2) Как установить.
Скоба рукоятки (передняя)
Скоба рукоятки (задняя)
Положение рукоятки
коленоподъемника
Скоба пластины коленоподъемника
1. Вставляйте скобу рукоятки
Коленоподъемника до тех пор, пока
боковое отверстие для пружины не
повернется к вам, как показано на рис.
2. Другая сторона скобы рукоятки
коленоподъемника закручивается .
Скоба кронштейна
3. На рукоятку коленоподъемника
установите регулирующий стержень
коленоподъемника, брус пластины
коленоподъемника в указанном порядке
и закрутите плотно.
винт
Винт
Регулирующий
стержень
коленоподъемника
Брус
пластины
колено
подъем
4. Установите рукоятку
коленоподъемника с соответствующими
частями на скобу.
ника
K
пластина
колено-
подъем
5. После проверки всех частей и очистки
рукоятку коленоподъемника затяните
винт скобы.
6. Более короткая сторона бруса пластины
коленоподъемника устанавливается на
брусе скобы , а более длинную часть бруса
устанавливается на пластине
коленоподъемника .
7. Конец пружины вставьте в отверстие
скобы рукоятки (передней)
8. Другой конец пружины вставьте в брус
пластины коленоподъемника
9. После установки всех частей,
проверьте может ли механизм
коленоподъемника работать легко.
