IV. Основные функции

1. В машине имеется кнопка для выбора типа стежка, длины стежка,

ширины стежка и регулировки расположения иглы, как показано

на рисунке 1.

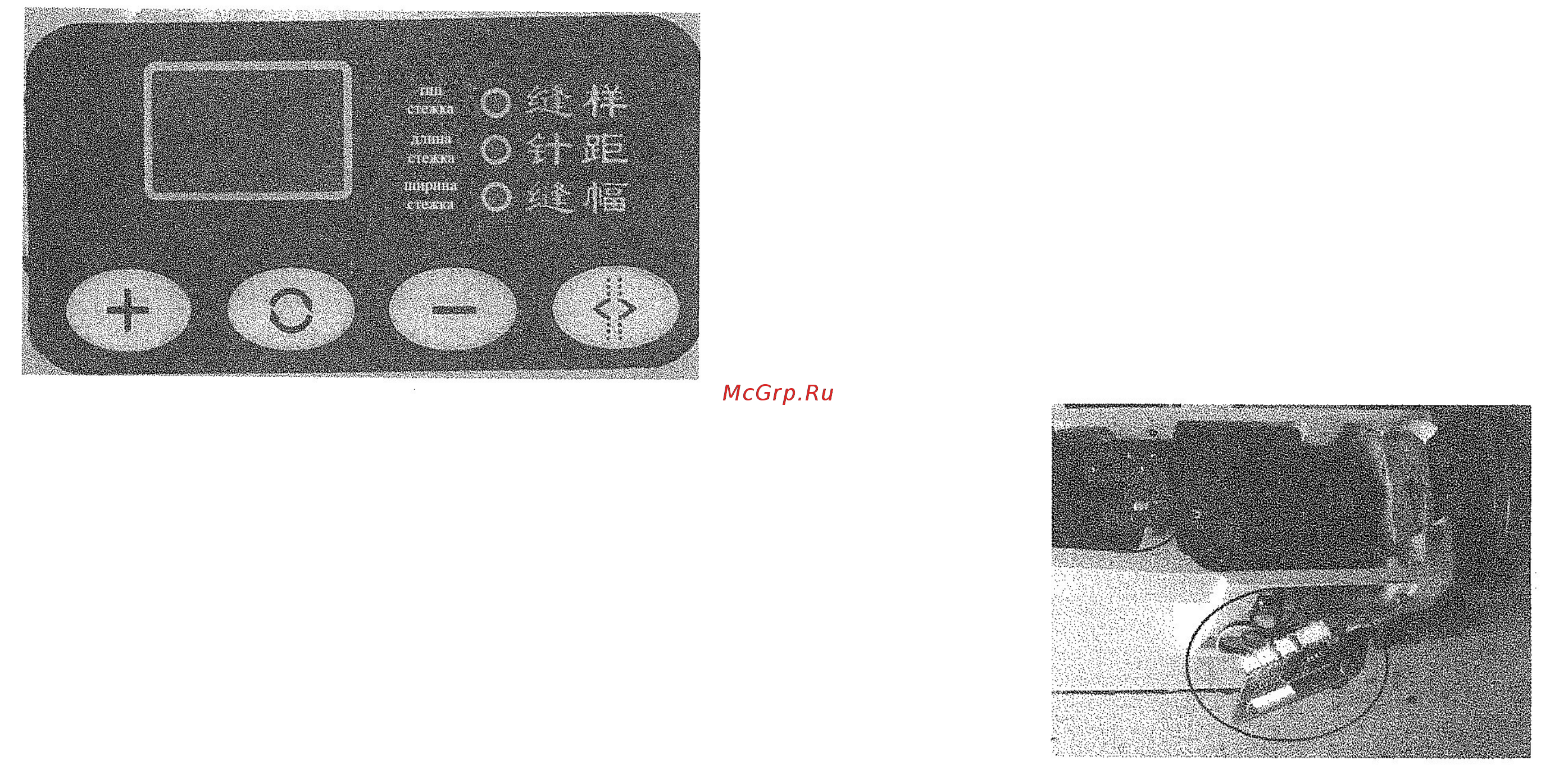

Рис. 1 Панель управления

2. Номер выбранного типа стежка отображается на дисплее. Этот

номер соответствует номеру образца – смотри раздел «типы и

номера стежков».

3. Доступны следующие параметры ширины стежка: 0.6, 1.2, 1.8, 2.4,

3.0, 3.6, 4.2, 4.8, 5.4, 6.0, 6.6, 7.2, 7.8, 8.4, 9.0, всего 15, выбранный

номер отображается на экране.

4. Доступны следующие параметры длины стежка: 1, 2, 3, 4, 5, 6, 7, 8,

9, 10, 11, 12, 13, 14, 15, всего 15, выбранный номер отображается

на экране.

5. Выбор начального расположения иглы: справа или слева.

6. Блокировка во время работы и настройки.

7. Автоматическое перемещение иглы в рабочую позицию при

старте или при изменении типа стежка.

V. Установка

А. Составляющие компоненты (рис. 2):

1. Главная плата – 1 шт.

2. Фотоэлектрическая плата – 1 шт.

3. Плата с датчиком Холла – 2 шт. (в модели CCL-ST-08A-220-100 только

одна)

4. Шаговый двигатель – 2 шт. (в модели CCL-ST-08A-220-100 только один)

5. Корпус двигателя – 1 шт.

Рис. 2 Основные компоненты машины
