Б. Установка

Рекомендуется установка машины в соответствии с инструкцией (рис. 3).

Рис. 3 Пример установки машины

1. Установка корпуса двигателя.

Болтом зафиксируйте корпус двигателя под платой, используя

крепежное отверстие.

2. Соединение всех компонентов.

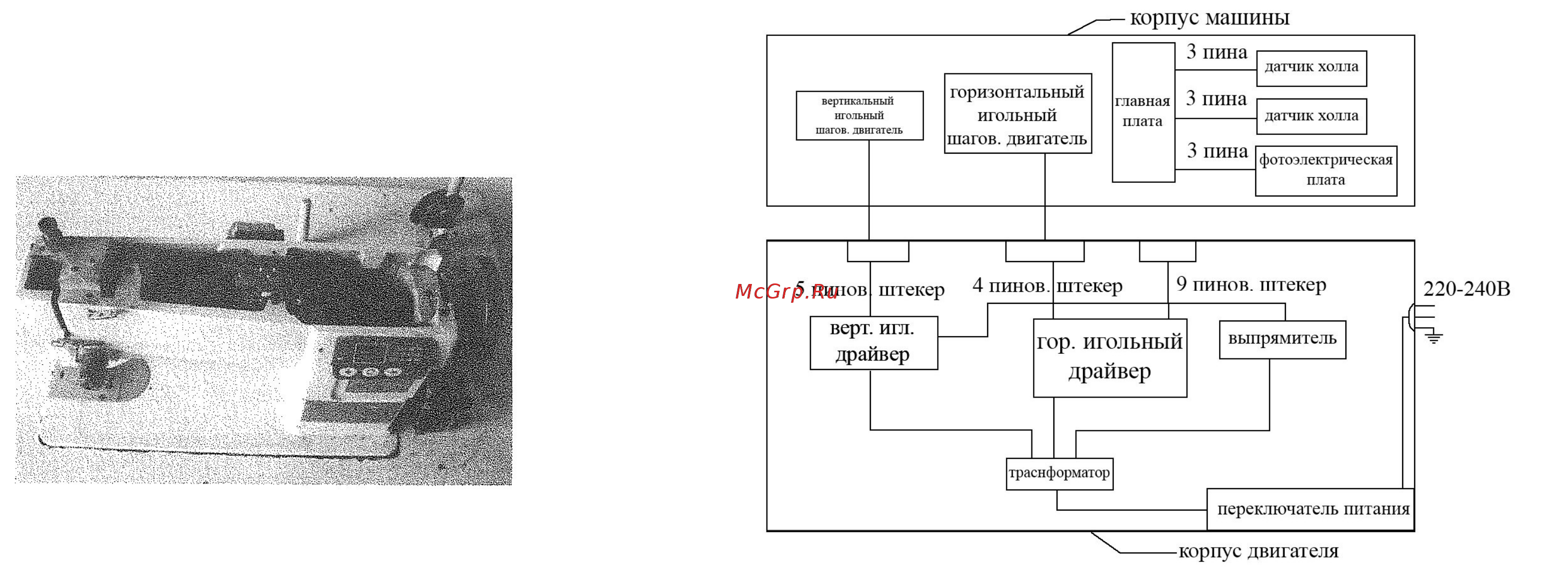

Соедините двигатель и разъем основной платы с корпусом

двигателя, как показано на рисунке 4. После этого убедитесь, что

все соединения платы и корпуса зафиксированы.

Рис. 4 Подключение компонентов

3. Установка машины в рабочее положение и подключение питания

происходит аналогично подобным швейным машинам.

4. Установка постоянного магнита и датчиков Холла (см. рис. 5).

Поднимите северный полюс магнита верх так, чтобы датчик

Холла был повернут к северному полюсу. Одновременно

поднимите иглу вверх и убедитесь, что игла приподнята над

игольной пластиной на расстояние около 3 мм.
