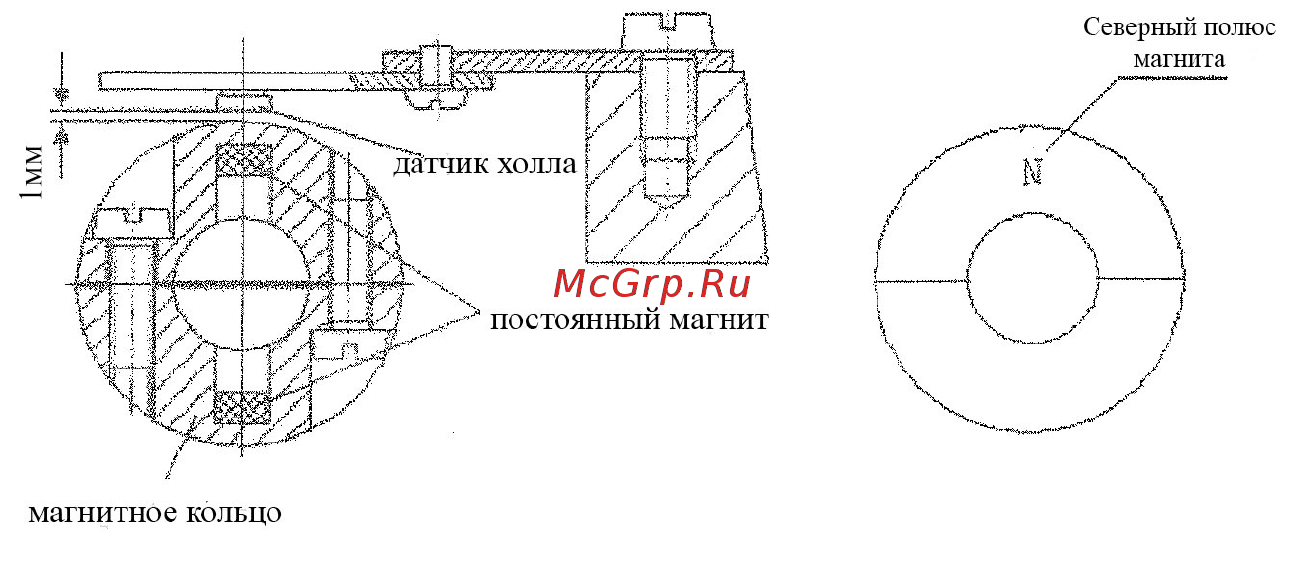

Рис. 5 Магнитное кольцо и плата Холла

5. Фиксация и регулировка лапки: двигая иглу из стороны в сторону,

отрегулируйте расположение лапки на игольной пластине,

установите границы игольного паза и убедитесь, что расстояние

одинаково справа и слева. Если игла двигается за пределы

игольного паза, пожалуйста, замените лапку на меньшую.

6. Установка центральной заслонки и фотоэлектрической платы:

разместите фотоэлектрическую плату в исходное положение,

поместите иглу в середину игольного паза и отрегулируйте

заслонку так, чтобы ее правый край находился напротив

середины фотоэлектрической платы. После этого затяните болт.

7. Установка нижнего шагового двигателя: убедитесь, что плечо

находится в центре паза, и совместите магнит с датчиком Холла,

расположенным на плате Холла. После этого зафиксируйте

положение, используя шуруп и гайку.

VI. Тестовый запуск

После установки оборудования пользователю необходимо

внимательно проверить, правильно ли произведена установка и

установлено соединение, правильно ли монтажная плата подключена к

компонентам швейной машины, правильно ли подается напряжение –

200-240В переменного тока в 50-60Гц. Если всё верно, можно произвести

тестовый запуск машины.

А. Отладка верхнего шагового двигателя: во время тестового запуска,

сначала включите питание и выберете 1-й образец стежка, покрутите

колесо вручную, заставляя иглу ходить вверх и вниз через центр паза.

Если игла находится не в центре, отрегулируйте фотоэлектрическую

плату следующим образом:

1). Если игла отклонена немного влево, сдвиньте фотоэлектрическую

плату влево, совсем на небольшое расстояние, если игла отклонена

немного вправо, сдвиньте фотоэлектрическую плату вправо.

2). Если игла сильно отклонена влево, ослабьте болт на лапке и

сдвиньте ее немного правее, если игла сильно отклонена вправо,

ослабьте болт на лапке и сдвиньте ее немного левее. После этого снова

затяните болт.

Выберете 2-й образец стежка, покрутите колесо вручную, заставляя

иголку двигаться вправо и влево, принимая во внимание, что игла

должна совершать колебание в тот момент, когда она поднимается вверх

от игольной пластины на расстояние около 3 мм. Если это происходит

раньше или позже, отрегулируйте магнитное кольцо следующим

образом:

1). В случае, если позже, ослабьте болт магнитного кольца и

поверните кольцо против часовой стрелки;
