Aurora A-8810D [2/4] Панель управления

1. Подключение блока управления

Подключите блок управления к системе электропитания 220V. Система электропитания должна

быть оснащена заземляющим устройством.

Вставьте вилку мотора, блока управления и устройства синхронизации в соответствующие гнезда.

Убедитесь, что они прочно подсоединены (Fig.30,31)

Fig.30 Fig.31

2. Панель управления

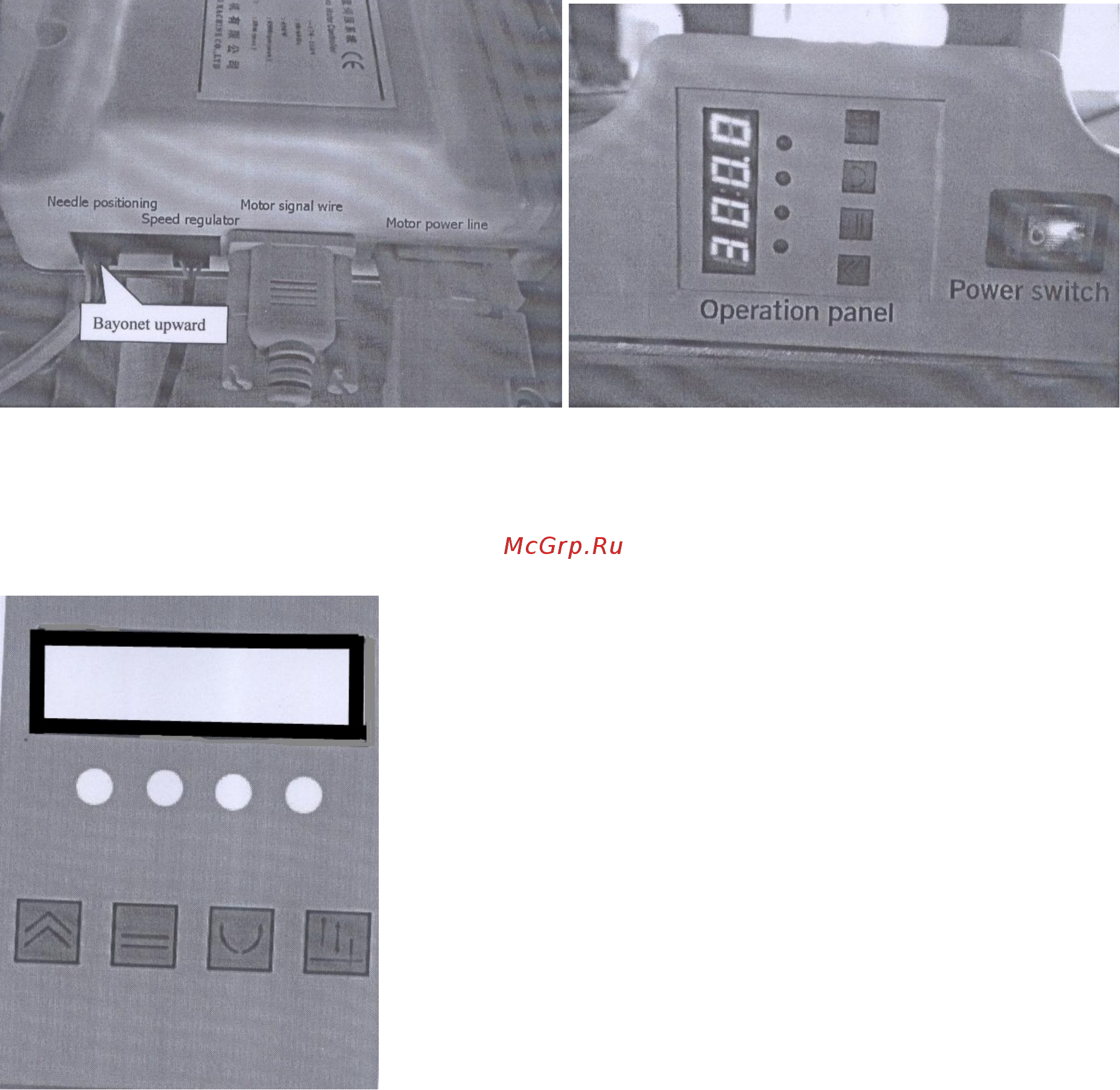

Схема операционной панели представлена на рисунке.

2.1 Дисплей

4 лампы индикатора - слева направо 1,2,3,4. В исходном состоянии все четыре лампы выключены.

Лампа 1 выключена – режим обычной скорости (устанавливаемое значение от 500 до 3 600)

Лампа 1 включена – режим высокой скорости (устанавливаемое значение от 500 до 4 500)

Лампа 2 выключена – режим позиционирования иглы отключен

Лампа 2 включена – режим позиционирования иглы включен

Лампа 3 включена – режим прямого хода

Лампа 3 выключена – режим обратного хода

Лампа 4 включена – верхнее положение иглы

Лампа 4 выключена – нижнее положение иглы
