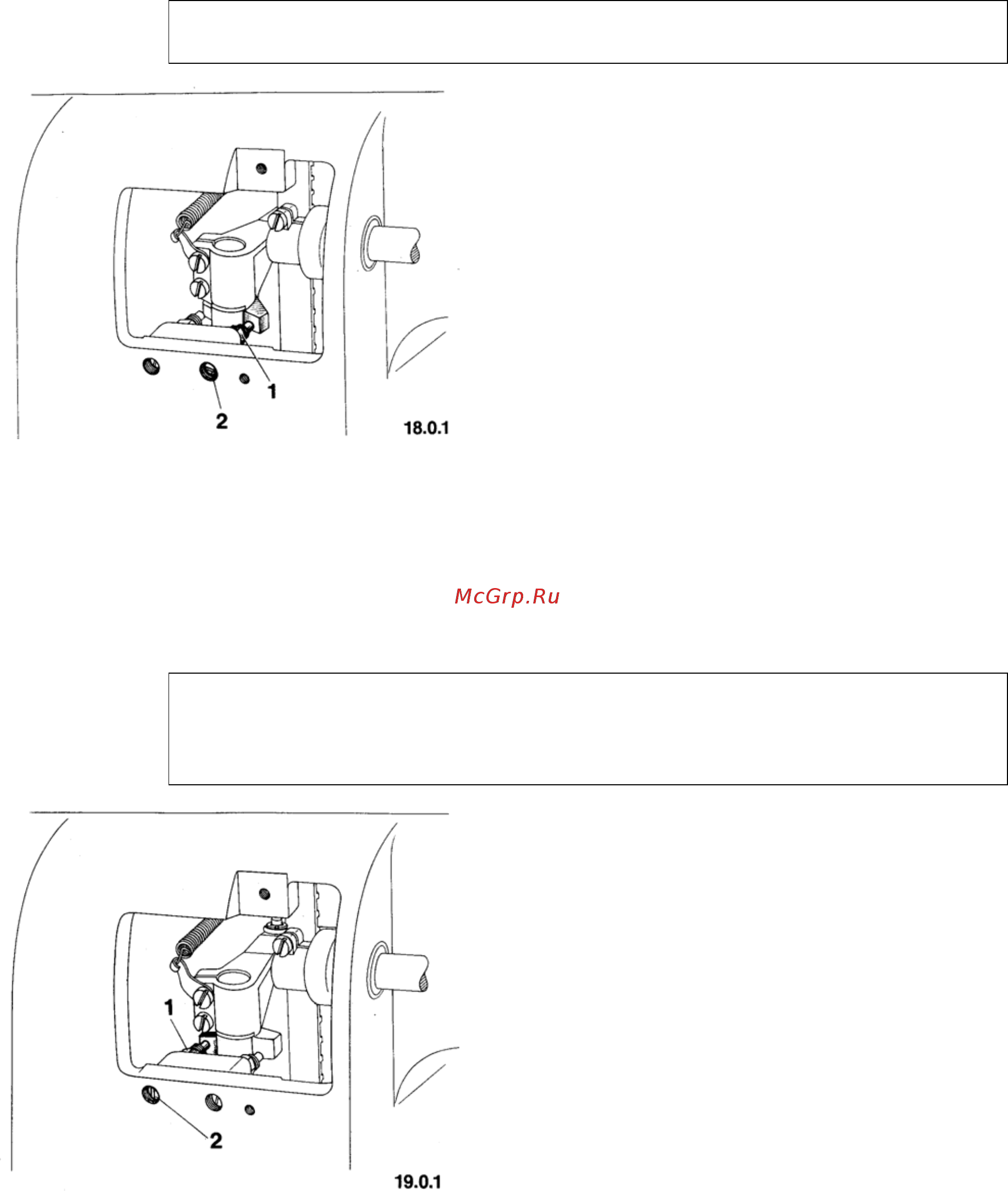

18. Люфт коленчатого рычага

Правильное

положение:

Во время работы коленчатый рычаг должен иметь небольшой люфт перед тем

как роликовый двигатель ткани начнет подниматься.

18.1 Продвиньте муфту коленчатого ры-

чага по его вертикальной оси, прод-

виньте его вверх и поверните на-

право до упора.

18.2 Вставьте коленчатый рычаг в

муфту коленчатого рычага.

18.3 Опустите роликовый двигатель

ткани на зубчатую рейку при по-

мощи рычага роликового двига-

теля ткани.

18.4 Ослабьте контргайку 1 на правом

стопорном винте

2 и выверните

стопорный винт на несколько обо-

ротов.

18.5 Затем заверните стопорный винт

2 обратно до тех пор, пока роли-

ковый двигатель ткани не начнет

подниматься с зубчатой рейки.

18.6 В этом положении выверните

стопорный винт 2 на один обо-

рот и закрепите его в этом по-

ложении, затянув болт 1.

18.7

Проведите проверку (см. «Пра-

вильное положение»).

19. Ограничение хода коленчатого рычага

Правильное

положение:

Когда коленчатый рычаг находится в рабочем положении, рычаг прижимной

планки должен падать под действием своего собственного веса, а роликовый

двигатель ткани должен находиться на расстоянии чуть больше 7,0 мм от зуб-

чатой рейки.

19.1 Ослабьте контргайку 1 на стопорном

винте 2.

19.2 Выверните стопорный винт 2 на не-

сколько оборотов.

19.3 Приведите рычаг прижимной планки в

верхнее положение.

19.4 Сдвиньте коленчатый рычаг вправо до

того момента, когда роликовый двига-

тель ткани только начнет подниматься.

19.5 Удерживая коленчатый рычаг в этом

положении, заверните стопорный

винт 2

до упора, а потом выверните

его на один оборот и зафиксируйте

его в этом положении при помощи

контргайки 1.

19.6 Проведите проверку (см. «Правильное

положение»).
