20. Наиболее подходящее положение коленчатого рычага

Правильное

положение:

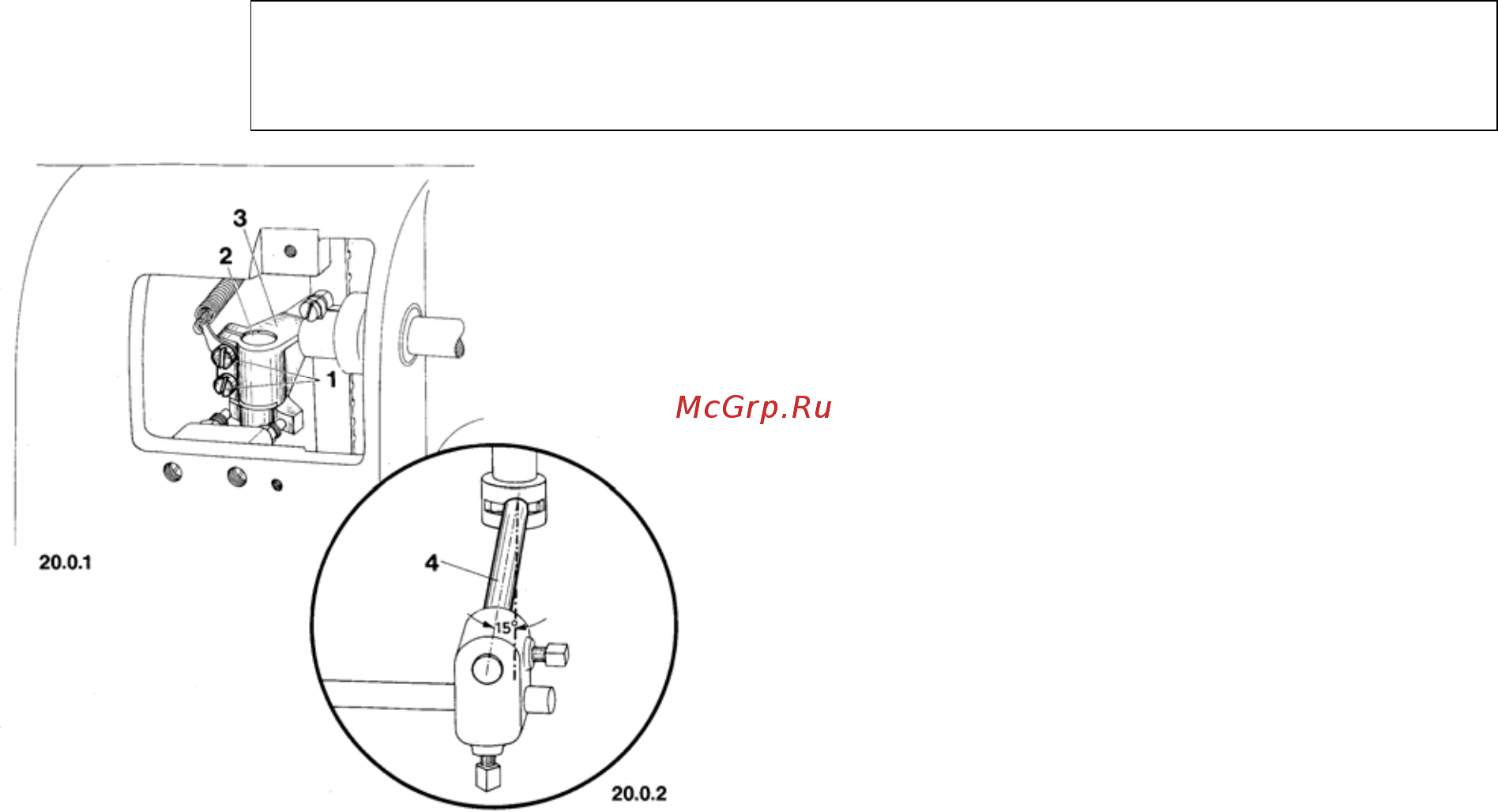

В нерабочем положении соединительный шток коленчатого рычага 4 должен

располагаться под углом 15

налево от воображаемой линии, проведенной под

прямым углом к передней грани основания.

20.1 Опустите роликовый двигатель

ткани на зубчатую рейку при помо-

щи подъемного рычага.

20.2 Ослабьте оба зажимных винта 1

настолько, чтобы можно было по-

вернуть вертикальную ось колен-

чатого рычага 2 в кривошипе 3

против силы сопротивления.

20.3 Отрегулируйте положение ко-

ленчатого рычага так, чтобы со-

единительный шток коленчатого

рычага 4 в

нерабочем положе-

нии располагался под углом 15

налево от воображаемой линии,

проведенной под прямым углом

к передней грани основания.

20.4 В этом положении крепко затя-

ните зажимные винты 1 в криво-

шипе 3, убедившись, что верти-

кальная ось коленчатого рычага 2

не имеет вертикального люфта.

20.5 Проведите проверку (см. «Пра-

вильное положение»).

20.6 Приверните на место крышку на

задней

части рукава машины.
