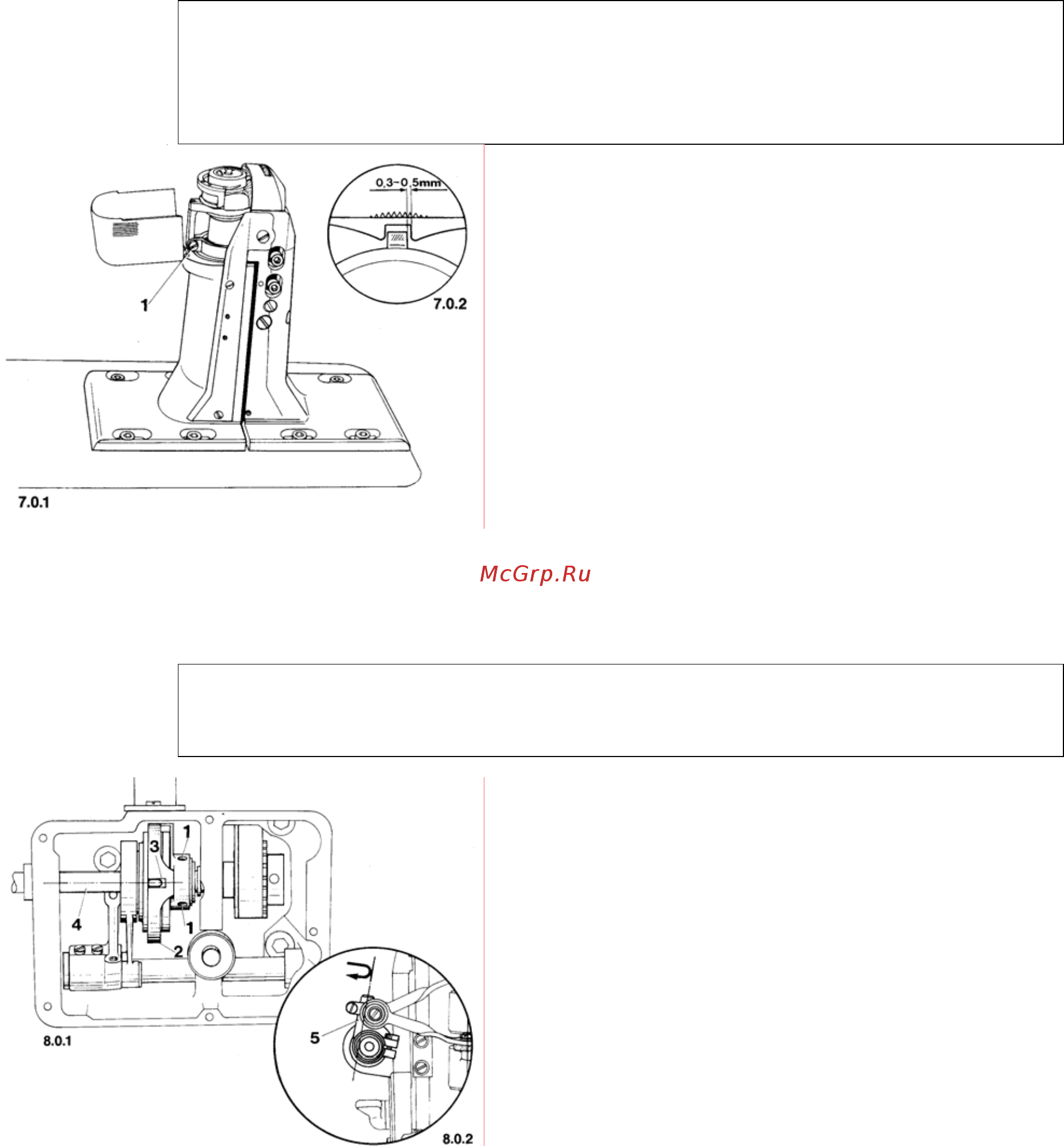

7. Ход устройства для открывания шпульного колпачка

Правильное

положение:

Когда устройство для открывания шпульного колпачка приведет основание

шпульного колпачка в его крайнее положение, зазор между выступом на ос-

новании шпульного колпачка и задней поверхностью канавки в игольной плас-

тинке должен составлять 0,3 – 0,5 мм (в зависимости от размера нитки) (рис.

7.0.2).

7.1 Поверните маховик так, чтобы ус-

тройство для открывания шпуль-

ного колпачка привело основание

шпульного колпачка в его крайнее

положение.

7.2 Ослабьте винт 1.

7.3 Поверните скобу устройства

для открывания шпульного

колпачка так, чтобы зазор меж-

ду выступом на основании

шпульного колпачка и задней

поверхностью канавки в иголь-

ной пластинке составлял

0,3 –

0,5 мм (в зависимости от разме-

ра нитки) (рис. 7.0.2).

7.4 В этом положении затяните винт

8. Эксцентриковый регулятор двигателя ткани

Правильное

положение:

Когда машина настроена на максимальную длину стежка и острие

опускающейся иглы находится на 3 мм выше игольной пластинки, кривошип

5 должен находиться в его передней точке возврата (см. стрелку на рис. 8.0.2).

8.1 Открутите винты крышки коробки

зубчатой передачи.

8.2 Приведите в действие регулятор

подачи материала нажатием

кнопки, дайте регулятору защелк-

нуться в рабочем положении и по-

верните маховик в направлении

шитья до упора.

8.3 Ослабьте винты 1.

8.4 Установите стержень игловодите-

ля в нижней упорной точке.

8.5 Поверните эксцентриковый ре-

гулятор двигателя ткани 2

так,

чтобы канавка 3 оказалась рас-

положена по центру оси 4.

8.6 Затяните один из винтов 1.

8.7 Установите максимальную длину

стежка и проведите проверку (см.

«Правильное положение»).

8.8 Если требуется дополнительная

настройка, ослабьте один из вин-

тов 1 и слегка поверните эксцент-

риковый регулятор двигателя тка-

ни 2 в направлении вперед или

назад.

8.9 Затяните оба винта 1 и поставьте

на место крышку коробки зубча-

той передачи.
