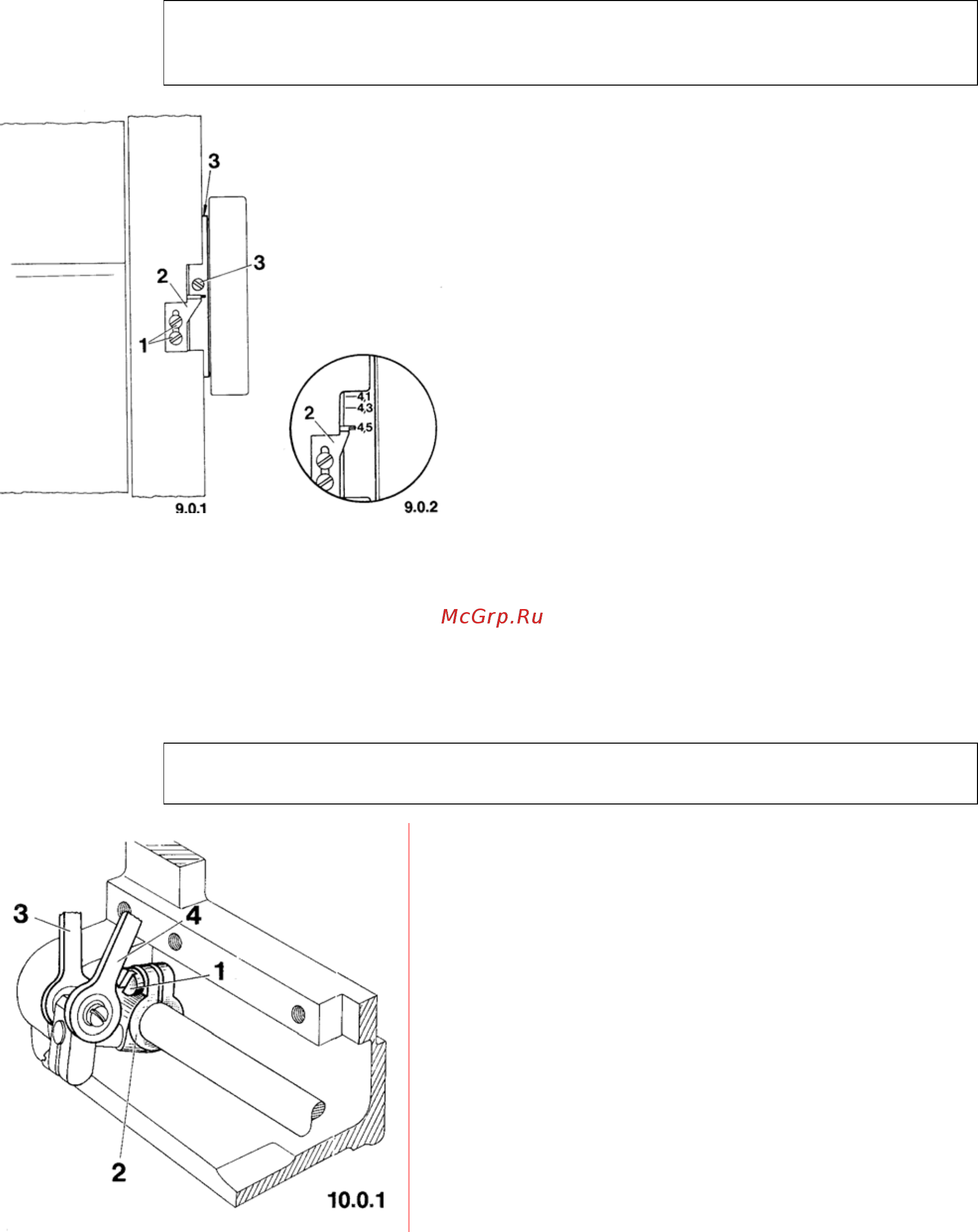

9. Шкала установки длины стежка

Правильное

положение:

Когда машина настроена на максимальную длину стежка и кнопка регулятора

двигателя ткани включена, маркерная линия наибольшего числа на шкале (4,5

или 7,0 на машине версии N 7) должна находиться точно напротив указателя 2

9.1 Ослабьте винты 1, расположите

указатель 2 так, чтобы винты 1

оказались расположены в середи-

не отверстий удлиненной формы,

и вновь затяните винты 1.

9.2 Ослабьте винты 3 настолько, что-

бы можно было повернуть кольцо

шкалы.

9.3 Приведите в действие регулятор

подачи материала нажатием

кнопки, дайте регулятору защелк-

нуться в рабочем положении

поверните маховик в направлении

шитья до упора.

9.4 Удерживая руками маховик в

этом положении, поверните

кольцо шкалы так, чтобы мар-

керная линия наибольшего чис-

ла оказалась точно напротив

указателя 2.

9.5 Затяните винты 3.

9.6 Проведите проверку (см. «Пра-

вильное положение»).

10. Ведущий кривошип зубчатой рейки

Правильное

положение:

Когда машина настроена на максимальную длину стежка, шаровые шарнирные

соединения 3 и 4 должны двигаться свободно при повороте маховика.

10.1 Установите максимальную длину

стежка.

10.2 Ослабьте зажимный винт 1.

10.3 Поверните и передвиньте кри-

вошип 2 вдоль его оси так, что-

бы соединения 3 и 4 могли дви-

гаться свободно при поворотах

маховика.

10.4 Затяните зажимный винт 1.

10.5 Проведите проверку (см. «Пра-

вильное положение»).
