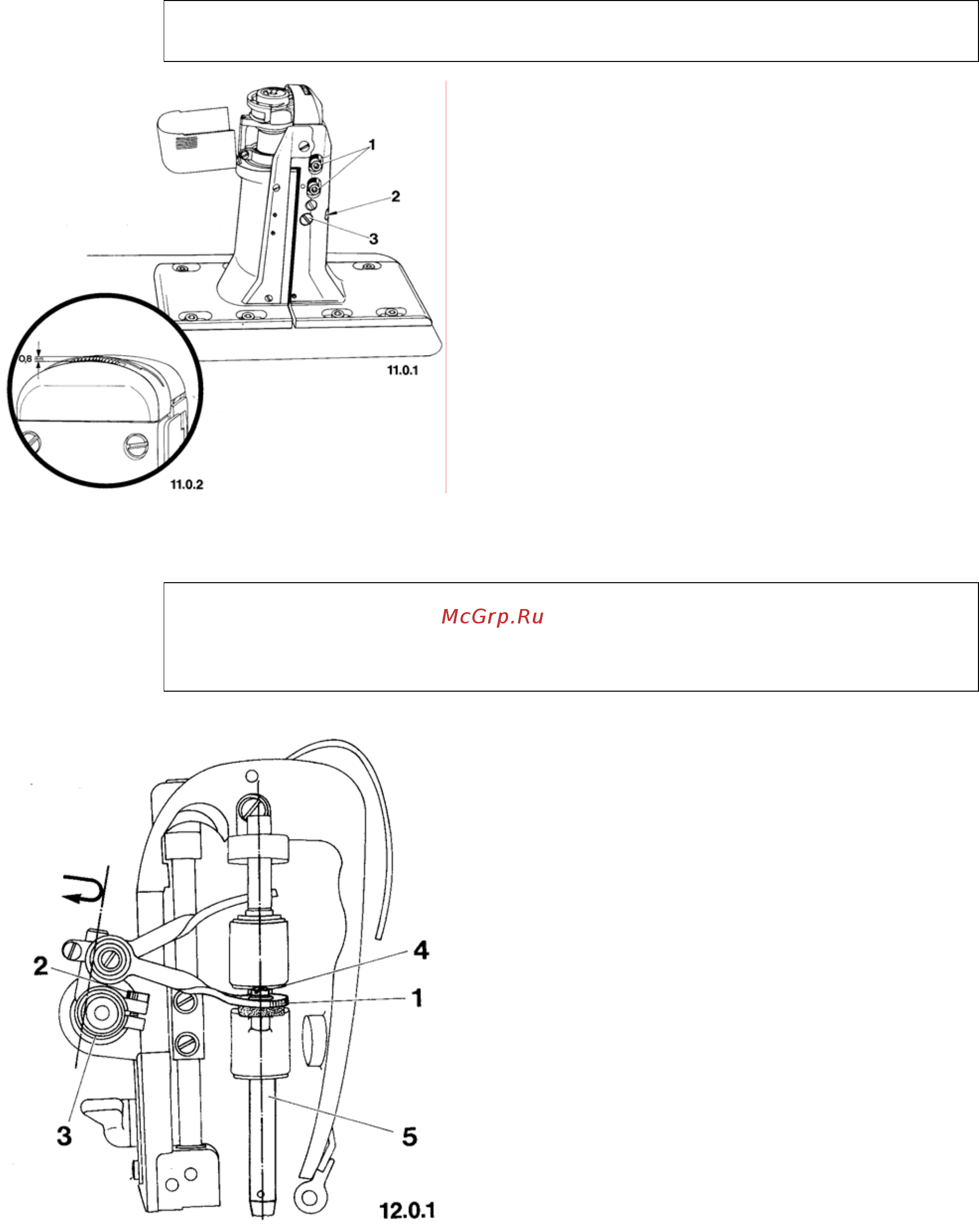

11. Высота зубчатой рейки

Правильное

положение:

Когда роликовый двигатель ткани касается зубчатой рейки, последняя должна

выступать над игольной пластинкой на высоту зубцов (около 0,8 мм).

11.1 Отодвиньте роликовый двигатель

ткани.

11.2 Снимите заднюю крышку.

11.3 Ослабьте винты 1 и 2.

11.4 Поверните эксцентрик 3 так, чтобы

зубчатая рейка выступала на высо-

ту зубцов (около 0,8 мм) над иголь-

ной пластинкой.

11.5 В этом положении затяните винты 1 и

11.6 Верните на место роликовый двига-

тель ткани и опустите его

на зубчатую

рейку.

11.7 Проведите проверку и убедитесь, что

зубчатая рейка установлена на нуж-

ной высоте и легко двигается.

11.8 Поставьте на место заднюю крышку.

12. Ведущий кривошип роликового двигателя ткани

Правильное

положение:

Когда машина настроена на максимальную длину стежка, винт 4 должен быть

отцентрирован по отношению к оси 5 при положении шарового шарнирного сое-

динения 1 в его правой точке возврата (см. стрелку). Кроме того, шаровые шар-

нирные соединения должны двигаться свободно.

12.1 Установите максимальную длину

стежка.

12.2 Поворотом маховика приведите

шаровое шарнирное соединени 1

в его правую точку возврата.

12.3 Ослабьте винт 2 и поверните

зажимный кривошип 3 так, что-

бы винт 4 оказался расположен

по центру оси 5.

12.4 В этом положении затяните винт

12.5 Проведите проверку (см. «Пра-

вильное положение»).
