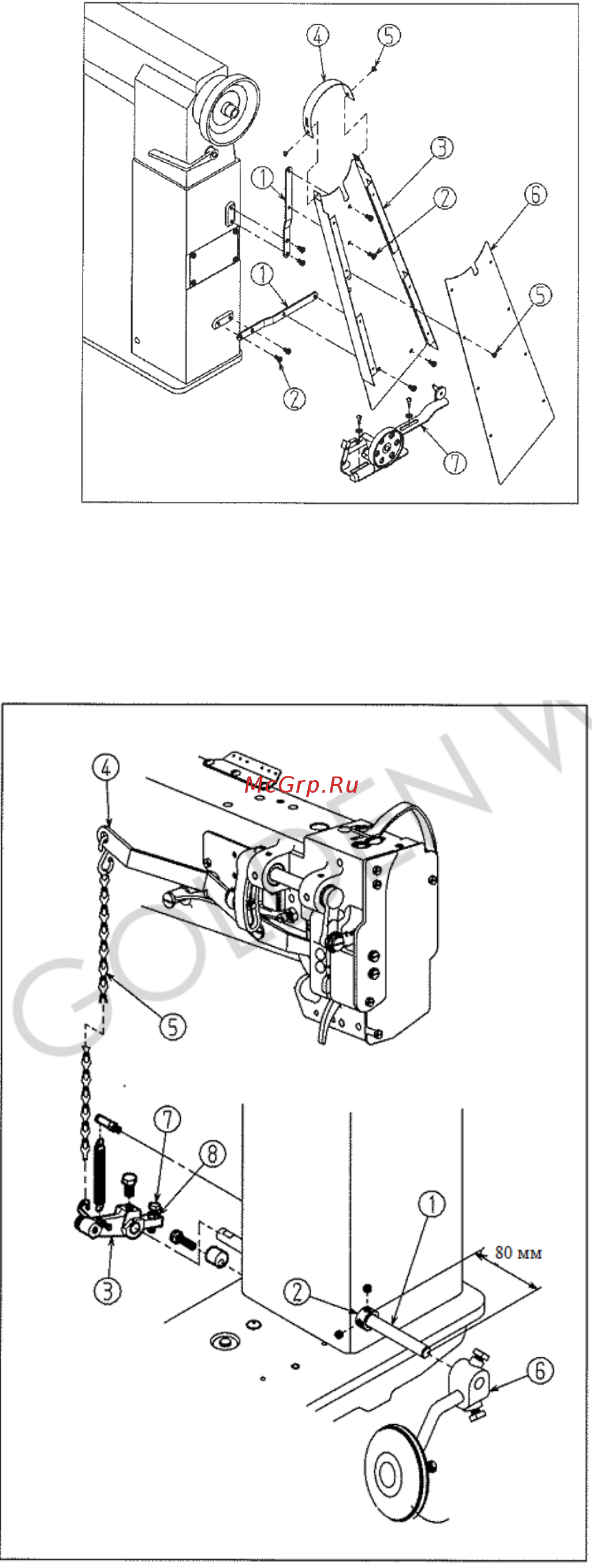

1) С помощью винтов (2) закрепите
на швейной головке два
кронштейна крепления (1)
шкивов приводного ремня.
2) С помощью винтов (2) закрепите
на кронштейне шкив приводного
ремня (А) (3).
3) С помощью винтов (5)
прикрепите к шкиву (А) (3)
шкив приводного ремня (В) (4).
4) С помощью винтов (5)
прикрепите к шкиву (А) (3)
шкив приводного ремня (С) (5).
5) Разместите механизм намотки
нити на шпулю (7) внутри шкива
приводного ремня так, чтобы моталка не касалась швейной головки или кожуха. С
помощью деревянных винтов зафиксируйте положение механизма намотки нити на
шпулю.
5. УСТАНОВКА КОЛЕНОПОДЪЕМНИКА
1) Установите вал (1) в отверстии
на боковой стороне швейной
головки и с помощью двух
винтов закрепите на нем хомут
(2) так, чтобы край вала
находился на расстоянии 80мм
от боковой поверхности
головки.
2) На другой стороне вала
установите соединительный
рычаг (3) и с помощью винта
закрепите его так, чтобы на
валу (1) не осталось осевого
зазора.
3) С помощью цепочки (5)
соедините рычаги (3) и (4).
4) Установите механизм
коленоподъемника (6) на валу
(1).
5) С помощью винта (7)
перемещайте рычаг (3) вверх
или вниз, регулируя тем самым
величину хода прижимной
лапки в диапазоне от 14мм до
15мм. По завершении
регулировок плотно затяните
гайку (8).
6. УСТАНОВКА ИГЛЫ
