ВНИМАНИЕ!
Во избежание возможных повреждений,
отключите электропитание. Перед началом
работ убедитесь, что мотор полностью
остановлен.

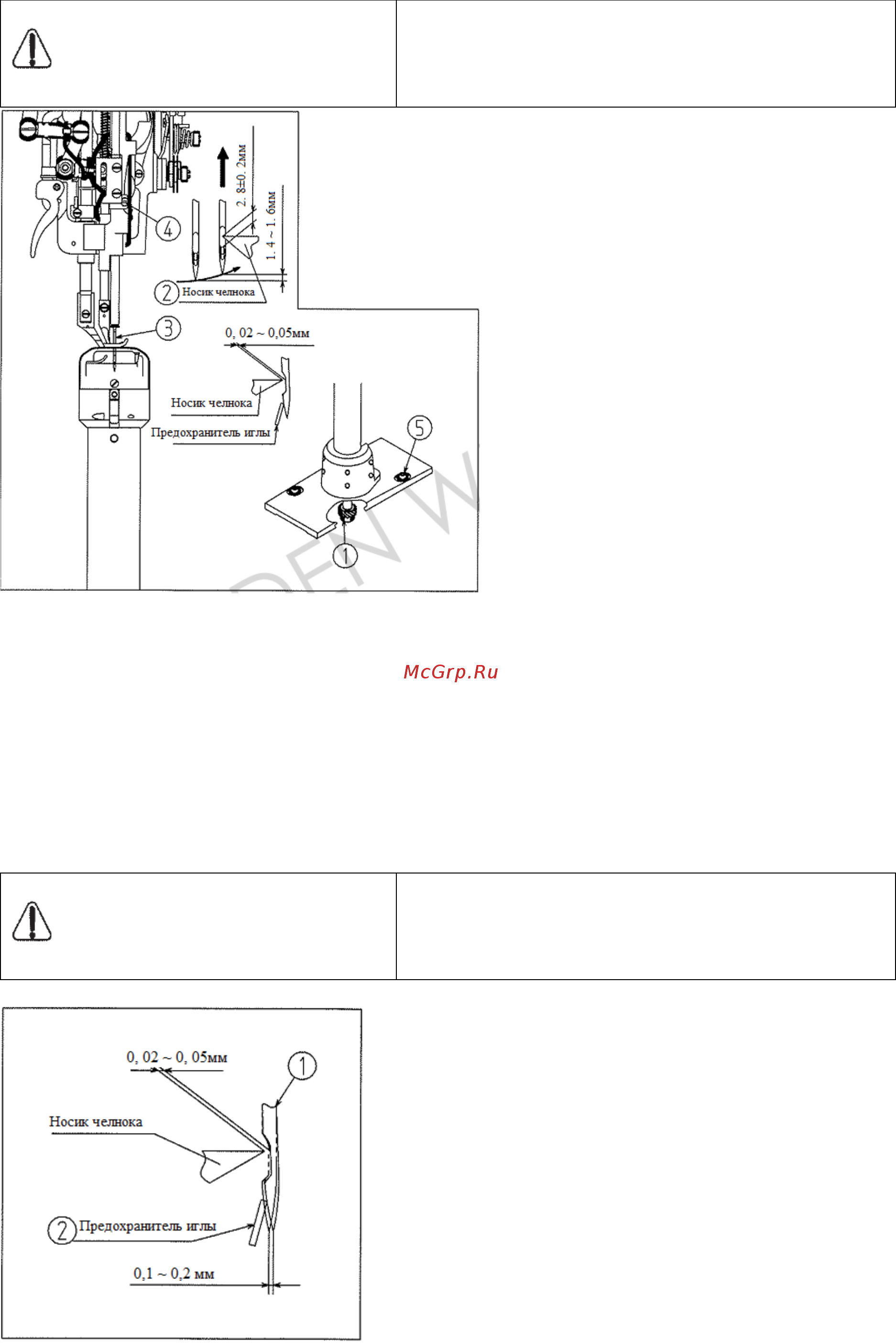

1) Переведите игловодитель в крайнее
нижнее положение.
2) Ослабьте три установочных винта
(1) малой шестерни.
3) Вручную вращайте маховое колесо
до тех пор, пока игловодитель не
займет положение на 1.4мм – 1.6мм
выше от своего крайнего нижнего
положения.
4) Отрегулируйте расстояние от
верхнего края игольного ушка до
носика челнока (2), равное 2.8мм в
момент, когда носик челнока
максимально приближен к центру
иглы. Затем плотно затяните
установочный винт (4)
игловодителя.
♦ Положение челнока относительно иглы
5) Ослабьте установочный винт (1) малой шестерни. Вручную вращайте маховое колесо
до тех пор, пока игловодитель не займет положение на 1.4мм – 1.6мм выше от своего
крайнего нижнего положения.
6) Ослабьте четыре установочных винта (5) и отрегулируйте расстояние от иглы (3) до
носика челнока (2) в диапазоне от 0.02мм до 0.05мм. Затем плотно затяните винты.
7) Убедитесь, что траектория движения носика челнока проходит через центр иглы, а
затем затяните установочный винт (1) шестерни.
16. Регулировка направителя иглы
ВНИМАНИЕ!
Во избежание возможных повреждений,
отключите электропитание. Перед началом
работ убедитесь, что мотор полностью
остановлен.
♦ После замены челнока убедитесь в правильности
положения направителя иглы в челноке.
Игла (1) должна отклоняться на расстояние 0.1мм –
0.2мм от направителя иглы (2).
С помощью отвертки отрегулируйте положение
направителя иглы внутрь или наружу.
17. Регулировка шагающей лапки
