Aurora J-82-X [3/7] Ii описание и подготовка к работе

Назначение: машина предназначена для выполнения декоративной строчки при

производстве кожаной обуви, повседневной обуви и одежды, спортивной одежды,

кожаных сумок и т.д.

Скорость шитья: пошаговая регулировка

Максимальная длина стежка: 10 мм

Размер нити: 0,3 – 1,2 мм

Тип иглы: DDx1 (№ 160-180-200)

Двигатель: 550 Вт/ 220 В или 550 Вт/ 380 В

Вес: нетто 170 кг/ брутто 200 кг

Габариты машины: 97 х 68 х 122 см (длина х ширина х высота)

Габариты упаковки: 107 х 80 х 135 см (длина х ширина х высота)

II. Описание и подготовка к работе

Данная машина оснащена электронным мотором,

поэтому перед использованием машины необходимо

включить питание мотора и убедиться, что направление его

вращения совпадает с направлением, обозначенным

стрелкой на кожухе; после этого можно запустить машину с

помощью педали. Управление машиной осуществляется

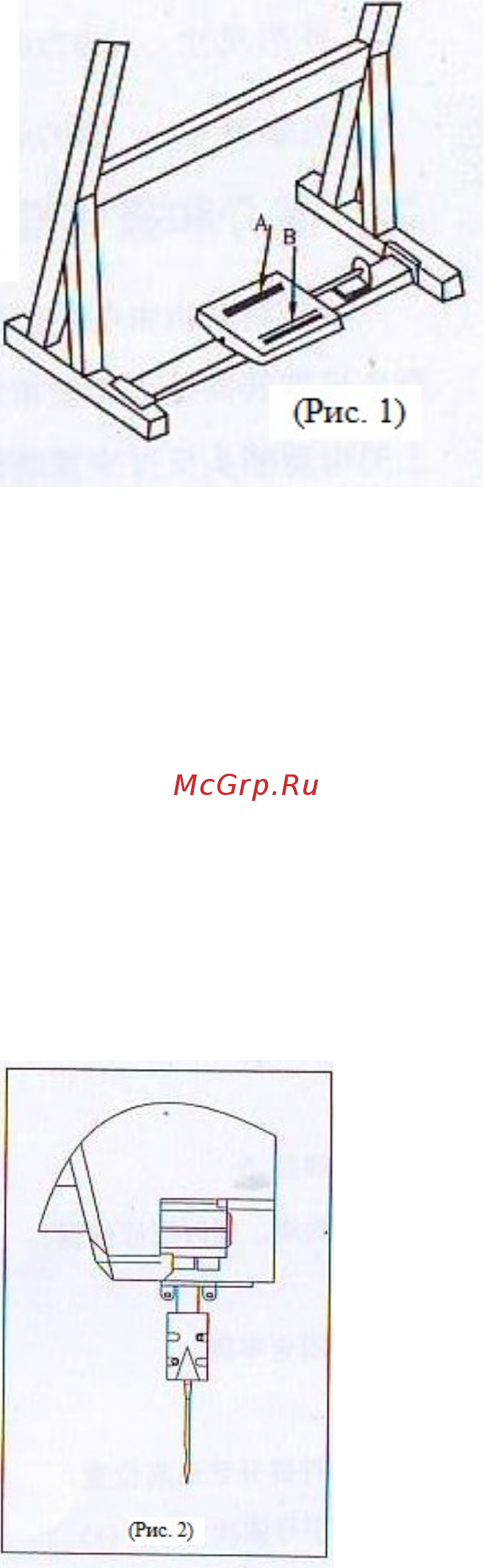

через три положения педали (см. рис. 1):

(1) Нажатие педали вперед (в направлении А)

для прямого хода машины. Легкое нажатие педали

обеспечивает работу на маленькой скорости, а более сильное

нажатие – работу на высоких скоростях. Изменение скорости

с помощью педали следует осуществлять плавно.

(2) Среднее положение педали обеспечивает останов машины.

(3) Нажатие педали назад (в направлении В) обеспечивает подъем прижимной лапки

для удобства размещения или изъятия материала из области шитья.

III. Эксплуатация машины

1. Установка иглы и регулировка высоты игловодителя

(1) Вручную вращайте маховое колесо (в направлении, обозначенном стрелкой на

кожухе), чтобы перевести игловодитель в крайнее верхнее положение. Расстояние между верхней

поверхностью обоих игловодителей и нижней поверхностью иглодержателя должно составлять

1,5 мм (см. рис. 2).

(2) Ослабьте винт крепления иглы на игловодителе.

(3) Зафиксируйте иглу в отверстии так, чтобы ее длинный

желобок находился на передней стороне.

(4) Плотно затяните винт крепления иглы.

2. Заправка нити (рис. 3)
