Golden Wheel CS-530 [4/31] Part no q ty part no q ty remarks
![Golden Wheel CS-530 [4/31] Part no q ty part no q ty remarks](/views2/1497041/page4/bg4.png)
3

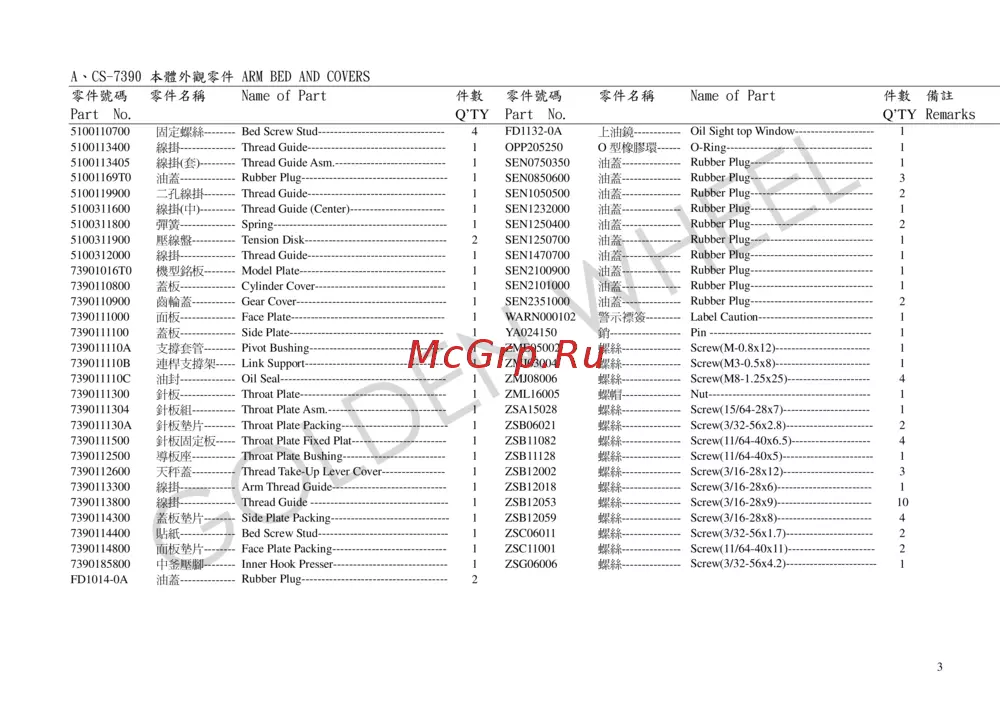

A、CS-7390 本體外觀零件 ARM BED AND COVERS
零件號碼 零件名稱 Name of Part 件數
零件號碼
零件名稱 Name of Part 件數 備註
Part No.
Q’TY
Part No.
Q’TY
Remarks
5100110700
固定螺絲--------
Bed Screw Stud--------------------------------
4
FD1132-0A
上油鏡------------
Oil Sight top Window--------------------
1
5100113400
線掛--------------
Thread Guide-----------------------------------
1
OPP205250
O 型橡膠環------
O-Ring-------------------------------------
1
5100113405
線掛(套)---------
Thread Guide Asm.----------------------------
1
SEN0750350
油蓋---------------
Rubber Plug-------------------------------
1
51001169T0
油蓋--------------
Rubber Plug-------------------------------------
1
SEN0850600
油蓋---------------
Rubber Plug-------------------------------
3
5100119900
二孔線掛--------
Thread Guide-----------------------------------
1
SEN1050500
油蓋---------------
Rubber Plug-------------------------------
2
5100311600
線掛(中)---------
Thread Guide (Center)------------------------
1
SEN1232000
油蓋---------------
Rubber Plug-------------------------------
1
5100311800
彈簧--------------
Spring--------------------------------------------
1
SEN1250400
油蓋---------------
Rubber Plug-------------------------------
2
5100311900
壓線盤-----------
Tension Disk------------------------------------
2
SEN1250700
油蓋---------------
Rubber Plug-------------------------------
1
5100312000
線掛--------------
Thread Guide-----------------------------------
1
SEN1470700
油蓋---------------
Rubber Plug-------------------------------
1
73901016T0
機型銘板--------
Model Plate-------------------------------------
1
SEN2100900
油蓋---------------
Rubber Plug-------------------------------
1
7390110800
蓋板--------------
Cylinder Cover---------------------------------
1
SEN2101000
油蓋---------------
Rubber Plug-------------------------------
1
7390110900
齒輪蓋-----------
Gear Cover--------------------------------------
1
SEN2351000
油蓋---------------
Rubber Plug-------------------------------
2
7390111000
面板--------------
Face Plate---------------------------------------
1
WARN000102
警示褾簽---------
Label Caution-----------------------------
1
7390111100
蓋板--------------
Side Plate---------------------------------------
1
YA024150
銷------------------
Pin -----------------------------------------
1
739011110A
支撐套管--------
Pivot Bushing----------------------------------
1
ZME05002
螺絲---------------
Screw(M-0.8x12)------------------------ 1
739011110B
連桿支撐架-----
Link Support----------------------------------- 1
ZMJ03004
螺絲---------------
Screw(M3-0.5x8)------------------------ 1
739011110C
油封--------------
Oil Seal------------------------------------------
1
ZMJ08006
螺絲---------------
Screw(M8-1.25x25)--------------------- 4
7390111300
針板--------------
Throat Plate-------------------------------------
1
ZML16005
螺帽---------------
Nut----------------------------------------- 1
7390111304
針板組-----------
Throat Plate Asm.------------------------------
1
ZSA15028
螺絲---------------
Screw(15/64-28x7)---------------------- 1
739011130A
針板墊片--------
Throat Plate Packing---------------------------
1
ZSB06021
螺絲---------------
Screw(3/32-56x2.8)----------------------
2
7390111500
針板固定板-----
Throat Plate Fixed Plat------------------------
1
ZSB11082
螺絲---------------
Screw(11/64-40x6.5)-------------------- 4
7390112500
導板座-----------
Throat Plate Bushing--------------------------
1
ZSB11128
螺絲---------------
Screw(11/64-40x5)-----------------------
1
7390112600
天秤蓋-----------
Thread Take-Up Lever Cover----------------
1
ZSB12002
螺絲---------------
Screw(3/16-28x12)-----------------------
3
7390113300
線掛--------------
Arm Thread Guide-----------------------------
1
ZSB12018
螺絲---------------
Screw(3/16-28x6)------------------------
1
7390113800
線掛--------------
Thread Guide -----------------------------------
1
ZSB12053
螺絲---------------
Screw(3/16-28x9)------------------------
10
7390114300
蓋板墊片--------
Side Plate Packing------------------------------
1
ZSB12059
螺絲---------------
Screw(3/16-28x8)------------------------
4
7390114400
貼紙--------------
Bed Screw Stud---------------------------------
1
ZSC06011
螺絲---------------
Screw(3/32-56x1.7)----------------------
2
7390114800
面板墊片--------
Face Plate Packing-----------------------------
1
ZSC11001
螺絲---------------
Screw(11/64-40x11)----------------------
2
7390185800
中釜壓腳--------
Inner Hook Presser-----------------------------
1
ZSG06006
螺絲---------------
S
crew(3/32
-
56x4.2)
-----------------------
-------
1
FD1014-0A
油蓋--------------
Rubber Plug-------------------------------------
2
