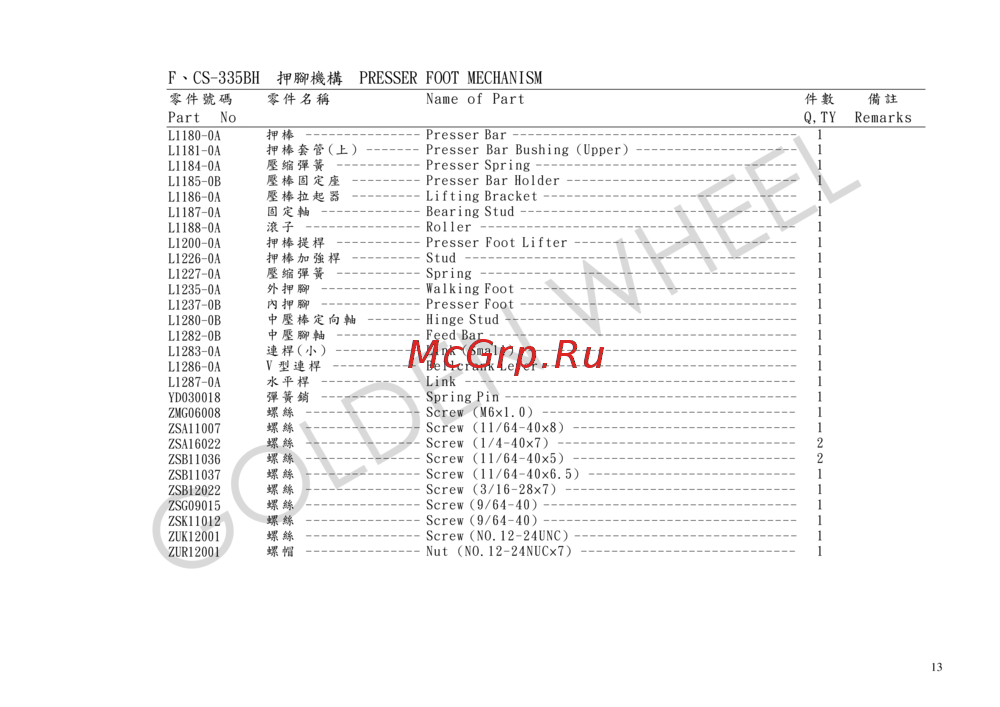

F、CS-335BH 押腳機構 PRESSER FOOT MECHANISM
零件號碼
零件名稱 Name of Part 件數
備註
Part No
Q,TY
Remarks
L1180
-
0A
押棒 ---------------
Presser Bar -------------------------------------
1
L1181-0A
押棒套管(上) -------
Presser Bar Bushing (Upper) ---------------------
1
L1184-0A
壓縮彈簧 -----------
Presser Spring ----------------------------------
1
L1185-0B
壓棒固定座 ---------
Presser Bar Holder ------------------------------
1
L1186-0A
壓棒拉起器 ---------
Lifting Bracket ---------------------------------
1
L1187-0A
固定軸 -------------
Bearing Stud ------------------------------------
1
L1188-0A
滾子 ---------------
Roller -----------------------------------------
1
L1200-0A
押棒提桿 -----------
Presser Foot Lifter -----------------------------
1
L1226-0A
押棒加強桿 ---------
Stud -------------------------------------------
1
L1227-0A
壓縮彈簧 -----------
Spring -----------------------------------------
1
L1235-0A
外押腳 -------------
Walking Foot ------------------------------------
1
L1237-0B
內押腳 -------------
Presser Foot ------------------------------------
1
L1280-0B
中壓棒定向軸 -------
Hinge Stud --------------------------------------
1
L1282-0B
中壓腳軸 -----------
Feed Bar ----------------------------------------
1
L1283-0A
連桿(小) -----------
Link (Small) ------------------------------------
1
L1286-0A
V 型連桿 -----------
Bellcrank Lever ---------------------------------
1
L1287-0A
水平桿 -------------
Link -------------------------------------------
1
YD030018
彈簧銷 -------------
Spring Pin --------------------------------------
1
ZMG06008
螺絲 ---------------
Screw (M6×1.0) ---------------------------------
1
ZSA11007
螺絲 ---------------
Screw (11/64-40×8) -----------------------------
1
ZSA16022
螺絲 ---------------
Screw (1/4-40×7) -------------------------------
2
ZSB11036
螺絲 ---------------
Screw (11/64-40×5) -----------------------------
2
ZSB11037
螺絲 ---------------
Screw (11/64-40×6.5) ---------------------------
1
ZSB12022
螺絲 ---------------
Screw (3/16-28×7) ------------------------------
1
ZSG09015
螺絲 ---------------
Screw (9/64-40) ---------------------------------
1
ZSK11012
螺絲 ---------------
Screw (9/64-40) ---------------------------------
1
ZUK12001
螺絲 ---------------
Screw (NO.12-24UNC) -----------------------------
1
ZUR12001
螺帽 ---------------
Nut (NO.12-24NUC×7) ----------------------------
1
