Haier AD60HS1ERA+1U60IS1EAB [54/134] Conexiones eléctricas
![Haier AD60HS1ERA+1U60IS1EAB [54/134] Conexiones eléctricas](/views2/1049729/page54/bg36.png)
ATENCIÓN
PELIGRO DE LESIONES O DE MUERTE ANTES DE REALIZAR LAS CONEXIONES ELÉCTRICAS, DESCONECTE LA CORRIENTE
CON EL DISYUNTOR DE CORRIENTE O CON EL INTERRUPTOR DE LA ALIMENTACIÓN ELÉCTRICA.
LAS CONEXIONES DE TOMA DE TIERRA DEBEN REALIZARSE ANTES DE EFECTUAR LAS CONEXIONES DE LA TENSIÓN DE
LÍNEA.
Precauciones
• Las conexiones eléctricas deberán ser realizadas únicamente por personal autorizado.
• No conecte más de 3 cables a la caja de conexiones.Use siempre terminales engastados de tipo redondo con ajuste aislado en el
extremo de los cables.
• Use únicamente conductores de cobre.
Características eléctricas:
Seleccione la medida de los cables eléctricos y del circuito de protección según la siguiente tabla (longitud total de los cables: 20 m;
caída de tensión: inferior al 2%):

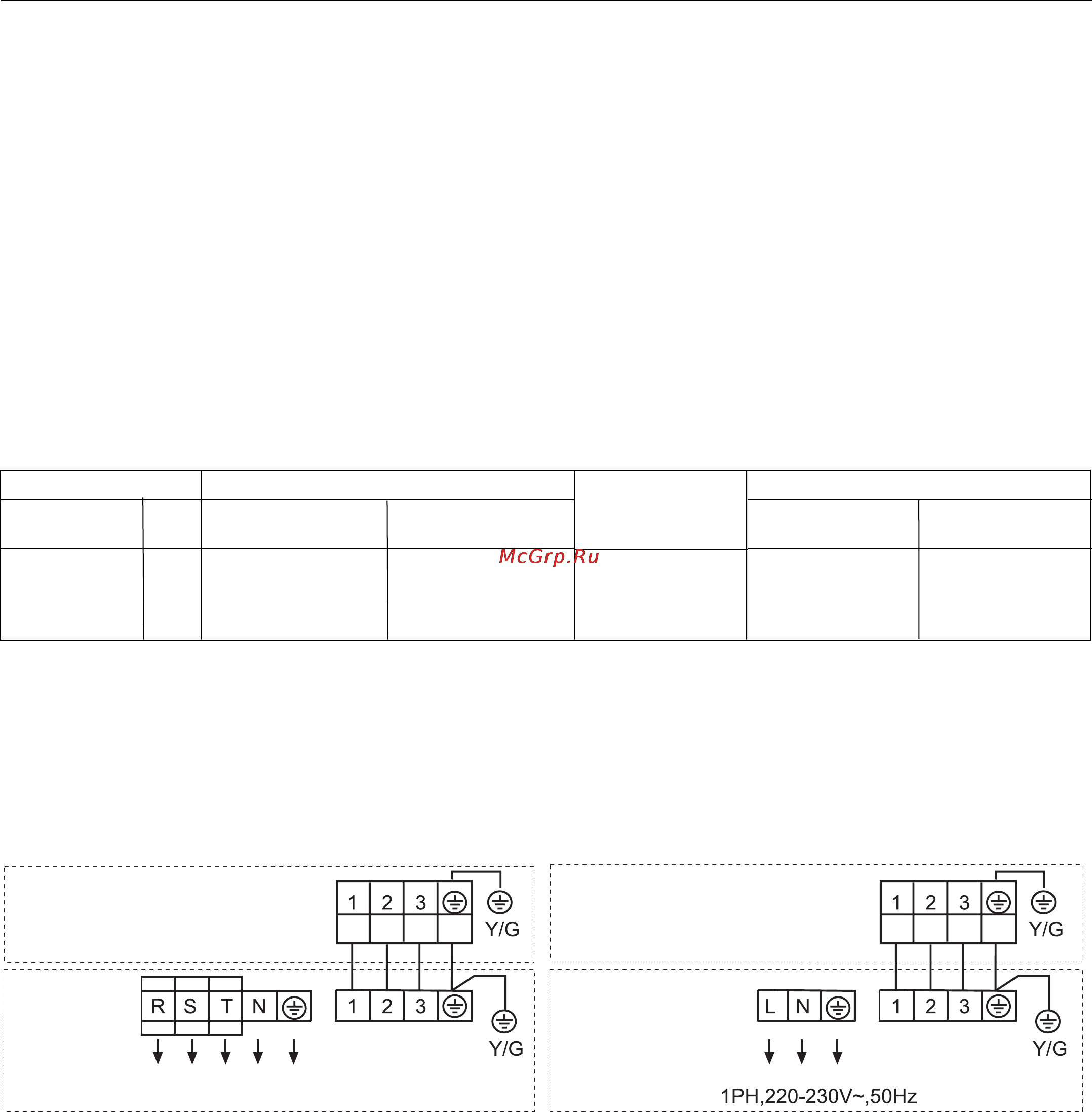

Esquemas eléctricos
Primero conecte la alimentación a la unidad exterior, así es que la alimentación para la unidad interior viene suministrada por los bornes.
Para los modelos:
Conexiones eléctricas
Modelo Fase
Circuito
Disyuntor Magnetotérmico
de corriente de protección
Dispersión masa
Disyuntor Dispersión
de corriente de corriente
Medidas cablede
alimentación
24
3 30A 20A 30A 30mA4,0mm
2
AD48HS1ERA
AD60HS1ERA
Caja de conexiones
unidad exterior
Suministro eléctrico
380-400V, 3N~, 50Hz
Caja de conexiones
unidad interior
Suministro eléctrico
Caja de conexiones
unidad exterior
Caja de conexiones
