Описание панелей управления
6
14
EXIT
Данная кнопка осуществляет выход из текуще-
го выбранного уровня редактирования или для
игнорирования имеющейся установки и выхо-
ду к предыдущему её значению.
15
DOWN/UP
Эти кнопки дублируют работу кнопок DOWN/
UP PATCH.
16
Strap pin
Данная головка ремнедержателя используется
для закрепления одного из концов наплечного
ремня. Другой конец закрепляется на ремне-
держателе, раположенном на нижней крышке
АХ-7.

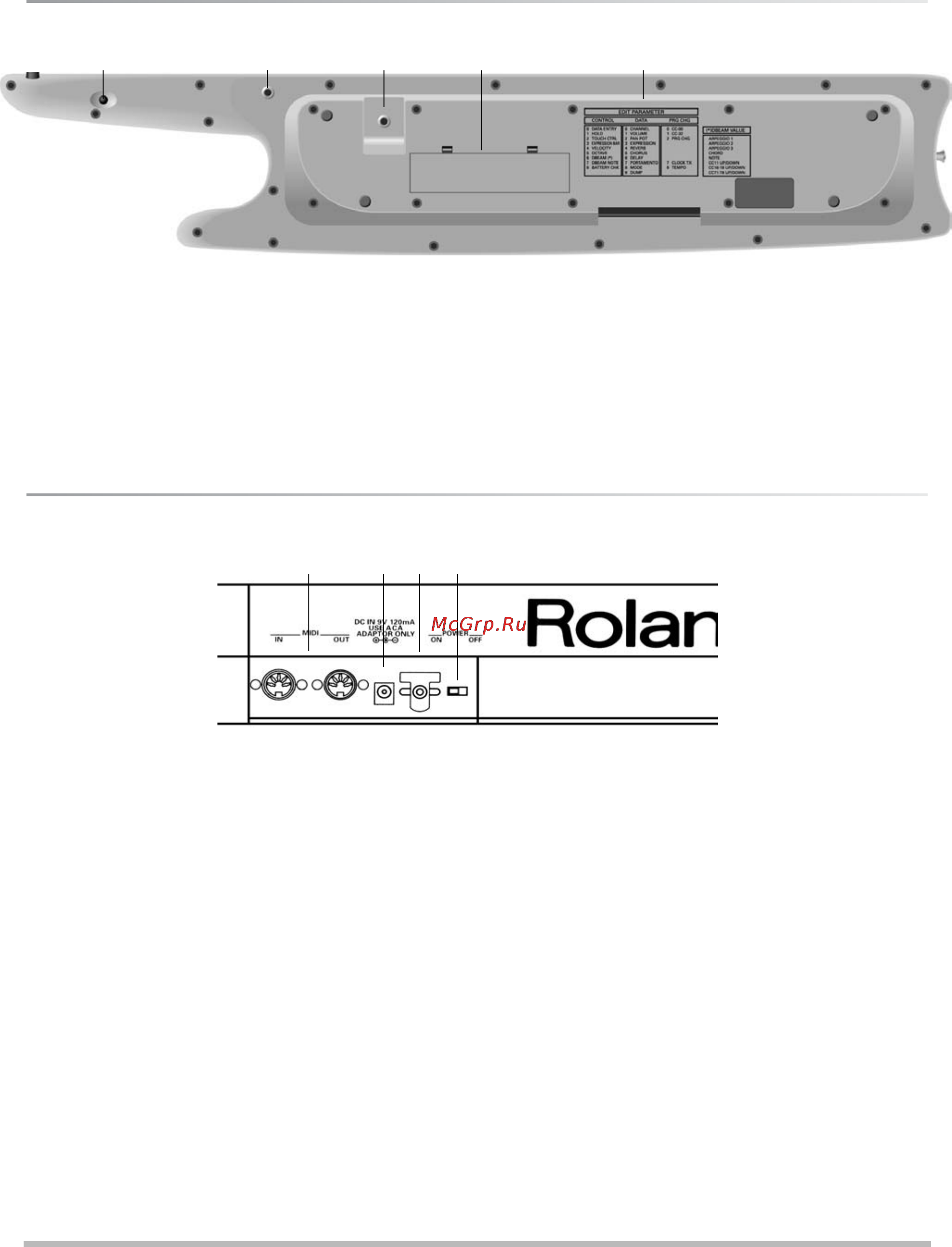

Нижняя панель
17
Sustain
Данная кнопка имеет функции аналогичные
педали Hold/Sustain, подключаемой к синтеза-
тору или цифровому фортепиано: при её нажа-
тии удерживается звучание сыгранных нот.
18
Ремнедержатель
В данном месте крепится другой конец плече-
вого ремня.
19
Ложемент для батареек BATTERY
Это место предназначено для размещения бата-
реек внутри корпуса АХ-7, которые заменяют-
ся в процессе вырабатывания их ресурса.
20
Таблица функций
Данный, нанесённый на корпусе в виде табли-
цы, информационный перечень служит для по-
лучения быстрых инструкций по различным
функциям редактирования EDIT и работе конт-
роллера D-BEAM.
Задняя панель коммутации
21
MIDI IN, OUT
В данные гнёзда подключаются внешние уст-
ройства. Гнегдо MIDI IN служит для передачи
MIDI-сообщений от внешних устройств на АХ-
7, а гнездо MIDI OUT - для контроля внешнего
устройства с помощью АХ-7.
АХ-7 имеет способность совмещения MIDI-
сообщений принимаемых от внешних уст-
ройств с сообщениями, генерируемыми при
игре на клавиатуре АХ-7.
22
DC IN
В данное гнездо подключается сетевой адаптер
питания (используйте модель Roland ACA).
23
Фиксатор для кабеля блока питания
После подключения адаптера, его кабель нуж-
но продеть через (намотать на) фиксатор для
предотвращения возможного вырывания джека
адаптера из гнезда в процессе работы.
24
Переключатель POWER
При положении ON, данного переключателя,
происходит включение АХ-7, а при OFF - вык-
лючение АХ-7.
17518201918
