8
РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЧАСТЕЙ,
КНОПОК УПРАВЛЕНИЯ
И РАЗЪЕМОВ ТЕЛЕВИЗОРА

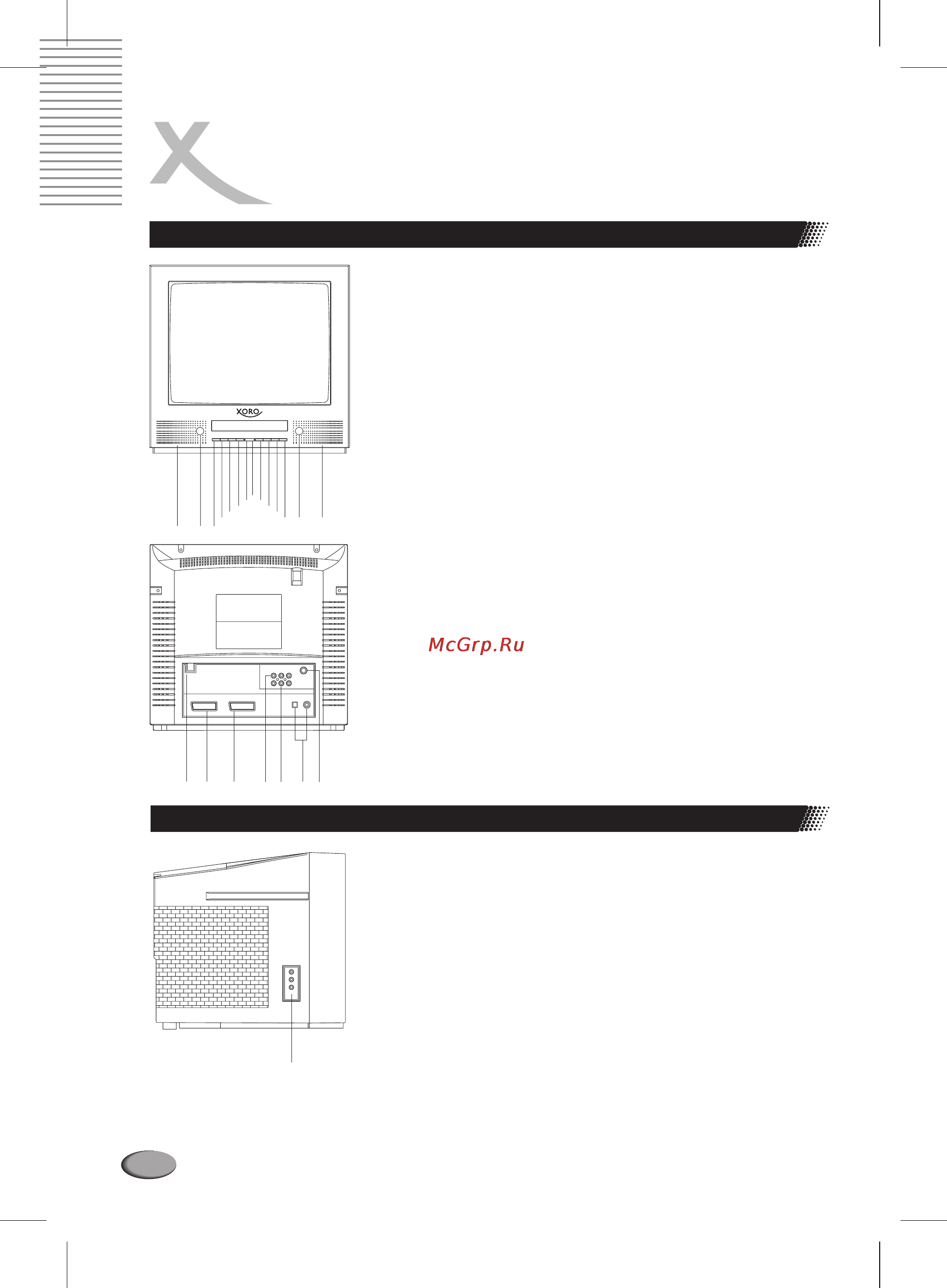

Передняя и задняя панели телевизора
Правая боковая панель телевизора
1620 151819 1721
22
1. Сенсор приемника команд с пульта дистанционного управления
2. Индикатор
3. Кнопка MENU
4. Кнопка AVвыбораисточникавходногосигнала
5. Кнопка STOP остановки воспроизведения дисков
6. Кнопка PLAY начала воспроизведения дисков
7. Кнопка P; переключения каналов (уменьшение номера канала)
8. Кнопка P+ переключения каналов (увеличение номера канала)
9. Кнопка V; уменьшения громкости
10. Кнопка V+ увеличения громкости
11. Кнопка Open/Close управления загрузчиком дисков
12. Основная кнопка включения и выключения питания телевизора
13. Динамик левого канала
14. Динамик правого канала
15. Разъем антенного входа (75 Ом)
16. Разъемы коаксиального и оптического цифровых аудио выходов
DVD;проигрывателя
17. Разъемы AV аудио;видео выхода
18. Разъемы AV2 аудио;видео входа
19. Разъем SCART1 входа и выхода аудио;видео телевизионных
сигналов
20. Разъем SCART2 выхода аудио;видео сигналов DVD;
проигрывателя
Разъем подключения сетевого шнура электропитания
Разъемы AV1 аудио;видео входа
21.
22.
Назначение разъемов телевизора
1. Разъемы AV1 на левой боковой панели телевизора используются
для входных телевизионных сигналов.
2. Разъемы AV и AV2 на задней панели телевизора используются для
выходных (AV) и входных (AV2) телевизионных сигналов
соответственно.
3. Разъем SCART1 на задней панели телевизора используется для
телевизионных сигналов, и содержит один композитный вход,
один RGB вход, один композитный выход.
4. Разъем SCART2 на задней панели телевизора используется для
DVD;проигрывателя, и содержит один композитный выход и один
RGB выход.
5. Разъем оптического цифрового аудио выхода используется для
подключения аудиотракта DVD;проигрывателя к оптическому
цифровому входу AV ресивера.
6. Разъем коаксиального цифрового аудио выхода используется
для подключения аудиотракта DVD;проигрывателя к
коаксиальному цифровому входу AV ресивера.
DVD
61113
5
4
3
10
9
8
7
2
1
12 14
