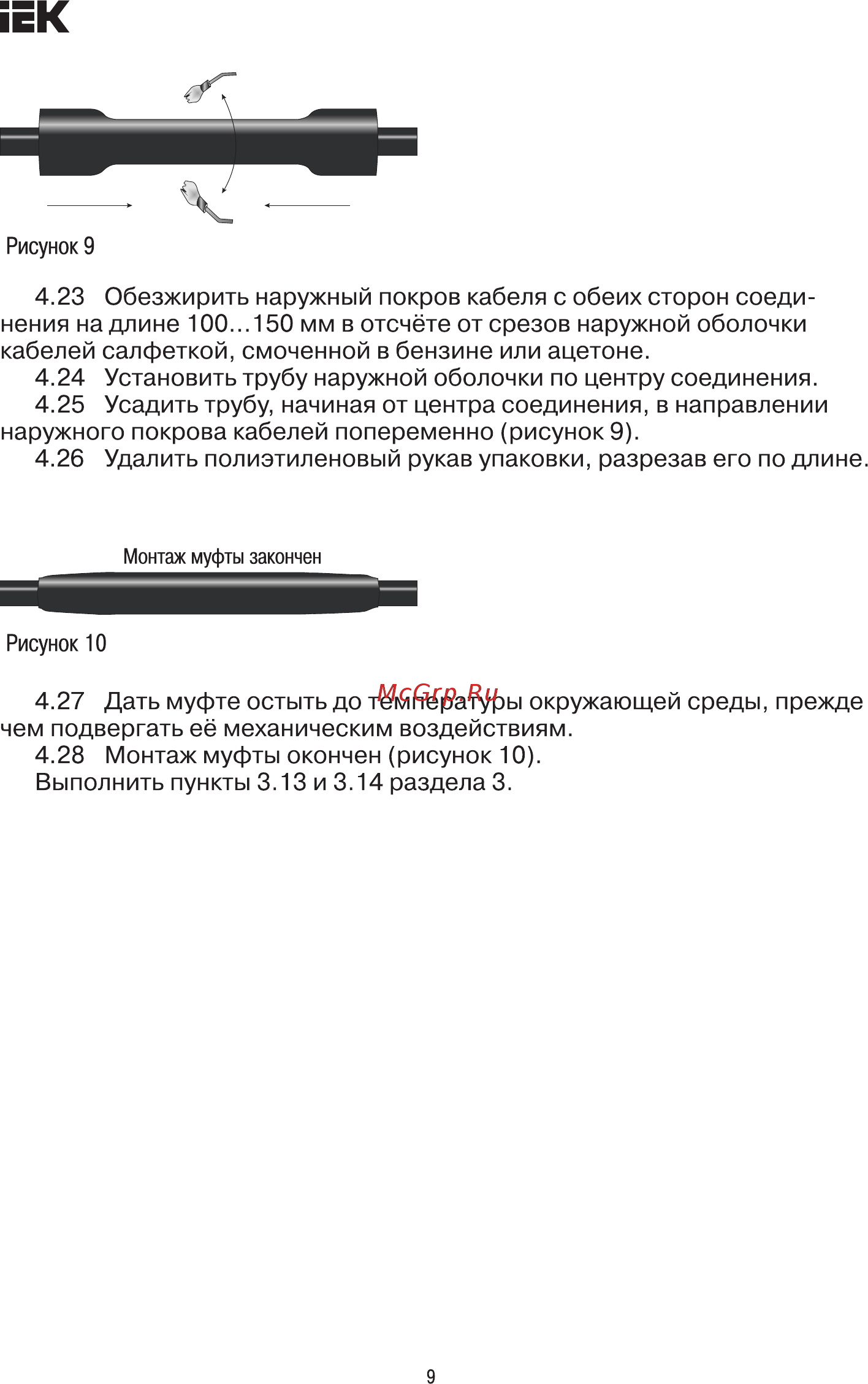

ЕК Рисунок 9 4 23 Обезжирить наружный покров кабеля с обеих сторон соеди нения на длине 100 150 мм в отсчёте от срезов наружной оболочки кабелей салфеткой смоченной в бензине или ацетоне 4 24 Установить трубу наружной оболочки по центру соединения 4 25 Усадить трубу начиная от центра соединения в направлении наружного покрова кабелей попеременно рисунок 9 4 26 Удалить полиэтиленовый рукав упаковки разрезав его по длине Монтаж муфты закончен Рисунок 10 4 27 Дать муфте остыть до температуры окружающей среды прежде чем подвергать её механическим воздействиям 4 28 Монтаж муфты окончен рисунок 10 Выполнить пункты 3 13 и 3 14 раздела 3 9
