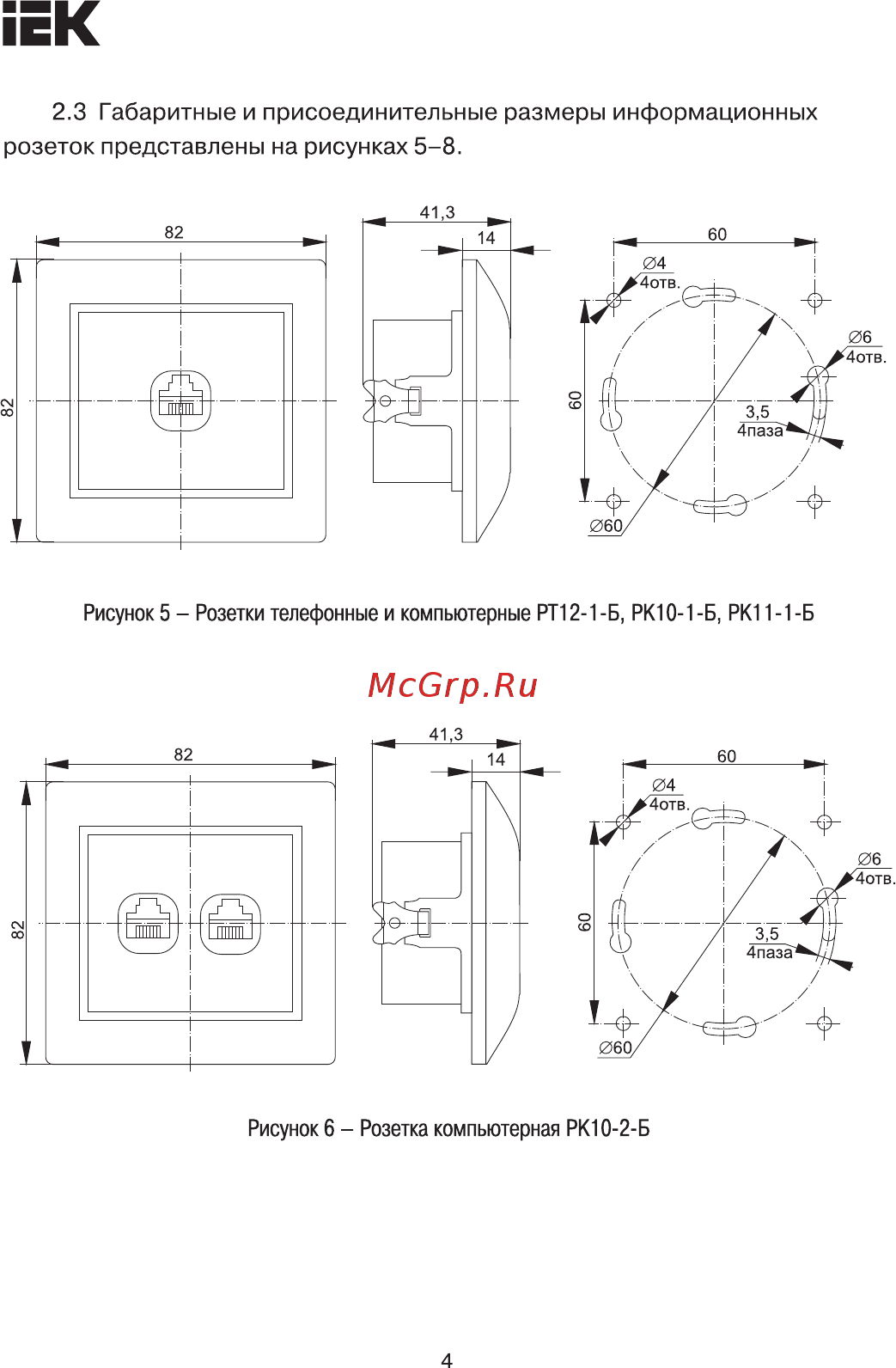

ЕК 2 3 Габаритные и присоединительные размеры информационных розеток представлены на рисунках 5 8 Рисунок 5 Розетки телефонные и компьютерные РТ12 1 Б РК10 1 Б РК11 1 Б Рисунок 6 Розетка компьютерная РК10 2 Б 4
