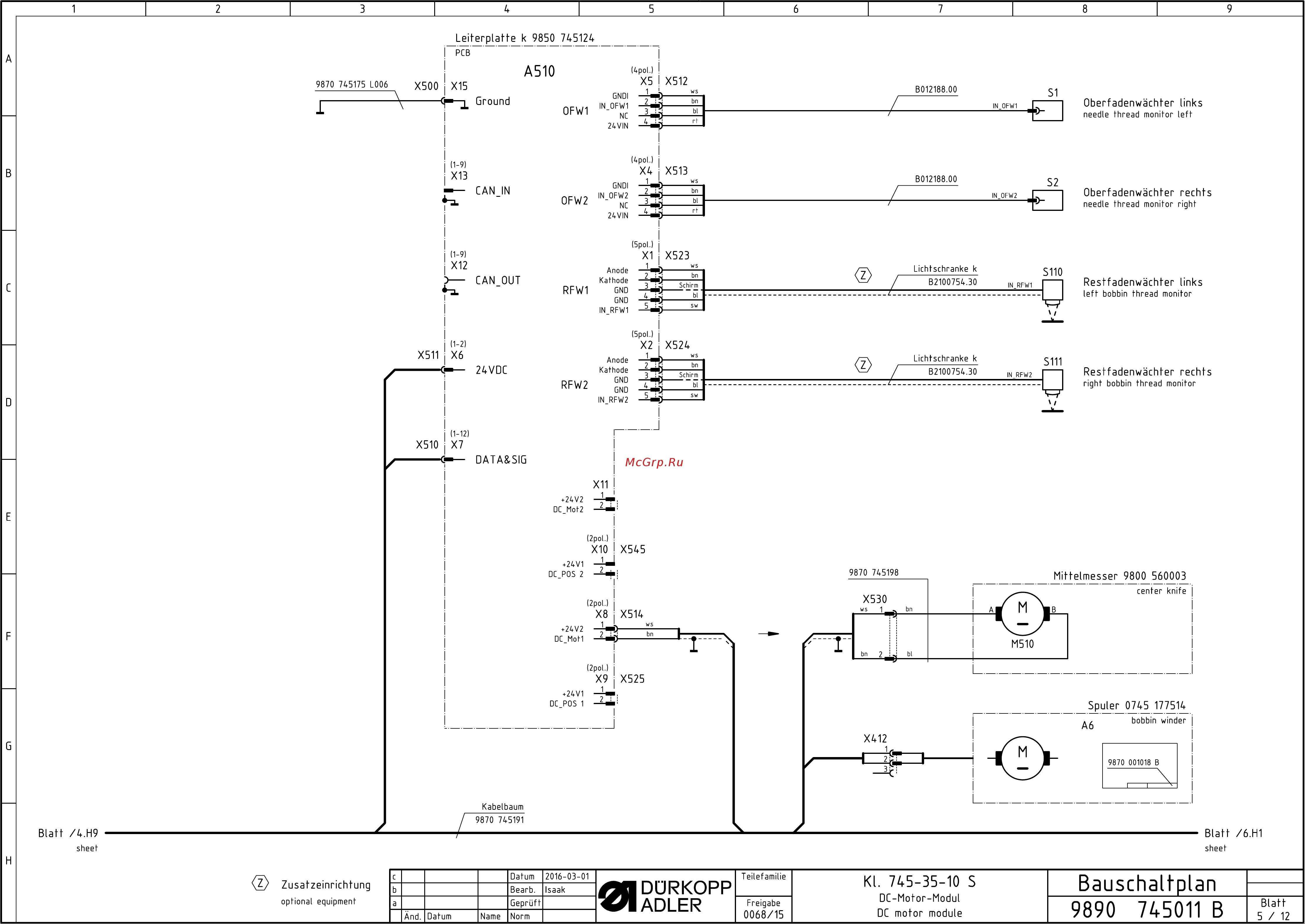

Kl. 745-35-10 S
A510
M
M
Blatt
5 / 12
DC-Motor-Modul
0068/15
DC motor module
1 2 3 4 5 6 7 8 9
A
B
C
D
E
F
G
H
Blatt /4.H9
Zusatzeinrichtung
Z
X15X500
X13
X12
X6X511
X510 X7
Leiterplatte k 9850 745124
Ground
CAN_IN
CAN_OUT
24VDC
DATA&SIG
OFW1
OFW2
RFW1
RFW2
X11
X10 X545
X8 X514
X525X9
X5 X512
X4 X513
X1 X523
X524X2
Z
Z
X530
X412
M510
Oberfadenwächter links
S1
Oberfadenwächter rechts
S2
S110
Restfadenwächter links
S111
Restfadenwächter rechts
A6
Mittelmesser 9800 560003
Spuler 0745 177514
Blatt /6.H1
Bauschaltplan
9890 745011 B
Änd.
Datum
Datum
Bearb.
Geprüft
NormName
2016-03-01
Isaak
a
b
c Teilefamilie
Freigabe
sheet
optional equipment
9870 745175 L006
(1-9)
(1-9)
(1-2)
(1-12)
PCB
Kabelbaum
9870 745191
+24V2
DC_Mot2
+24V1
DC_POS 2
+24V2
DC_Mot1
+24V1
DC_POS 1
1
2
(2pol.)
1
2
(2pol.)
1
2
(2pol.)
1
2
GNDI
IN_OFW1
NC
24VIN
GNDI
IN_OFW2
NC
24VIN
Anode
Kathode
GND
GND
IN_RFW1
Anode
Kathode
GND
GND
IN_RFW2
ws
bn
(4pol.)
1
2
3
4
(4pol.)
1
2
3
4
(5pol.)
1
2
3
4
5
(5pol.)
1
2
3
4
5
ws
bn
bl
rt
ws
bn
bl
rt
ws
bn
Schirm
bl
sw
ws
bn
Schirm
bl
sw
9870 745198
ws
bn
1
2
1
2
3
bn
bl
B012188.00
B012188.00
Lichtschranke k
B2100754.30
Lichtschranke k
B2100754.30
A B
IN_OFW1
IN_OFW2
needle thread monitor left
needle thread monitor right
IN_RFW1
IN_RFW2
left bobbin thread monitor
right bobbin thread monitor
9870 001018 B
center knife
bobbin winder
sheet
-
-
