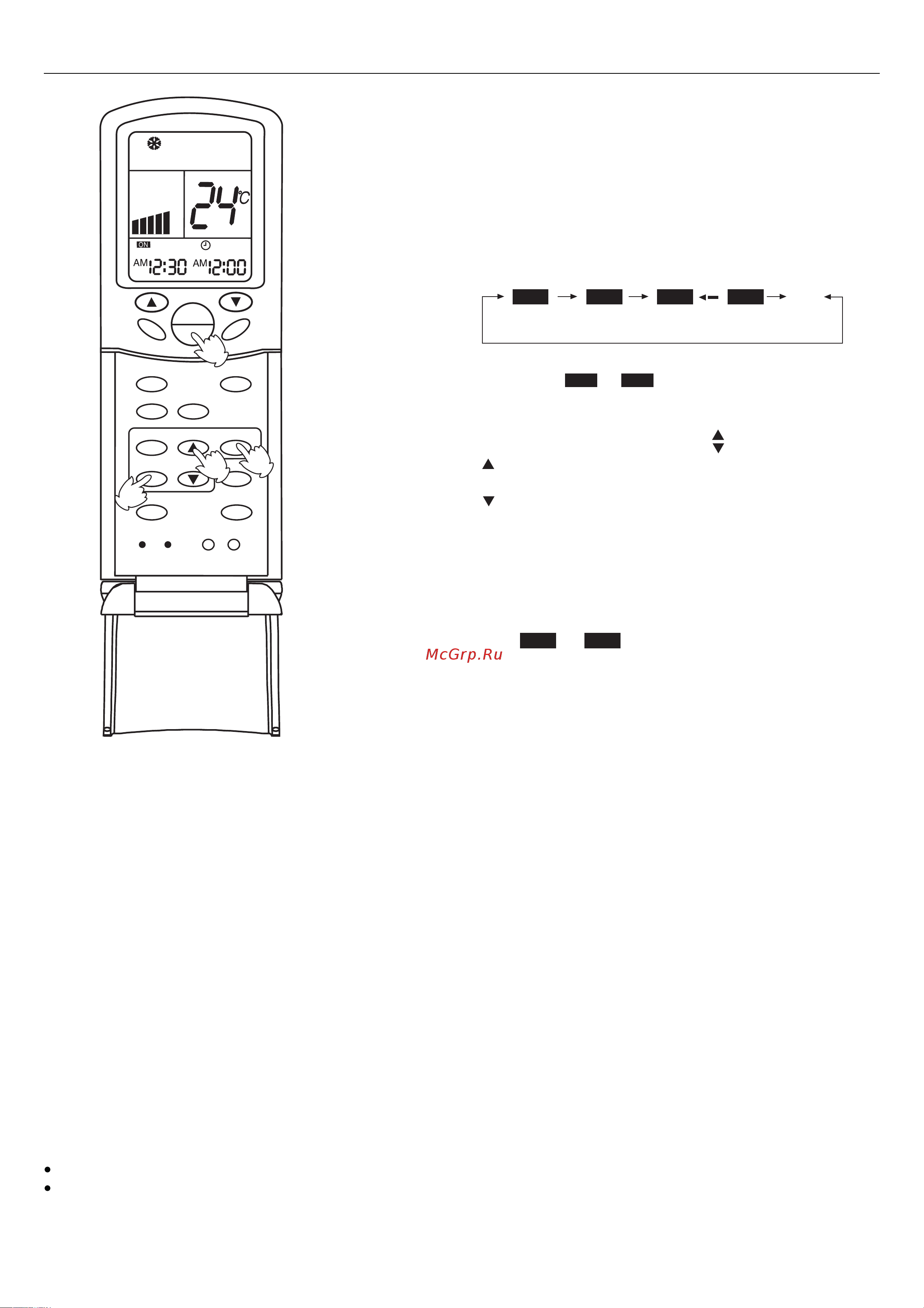

Operation
14
Timer ON/OFF Function
Hints:
After replacing batteries or if a power failure occurs, TIMER setting must be reset.
Remote controller has memory function. When you use TIMER mode next time, just press SET button after mode selection
if timer setting is the same as the previous one.
Set clock correctly before starting TIMER operation.
(1) Unit start
After unit start, select your desired operation mode (operation
mode will be displayed on LCD).
(5) Cancel TIMER mode
Just press TIMER button several times until TIMER mode
disappears.
(4) Confirm setting
After setting correct time, press SET button to confirm time.
Now or stop flashing.
Time displayed: unit starts or stops at X hour X min (TIMER
ON or TIMER OFF)
ON OFF
(3) TIMER setting
Every time the button is pressed, the time increases by
10 minutes.
Every time the button is pressed, the time decreases by
10 minutes.
Press time adjustment buttons
If the button is kept pressed, the time will changes quickly.
It can be adjusted within 24 hours at will.
HEAT
FRESH
HIGH/SO
TIMER
SET
FILTER
HEALTH
RESET
LOCK
SLEEP
FAN
TEMP
ON
OFF
SWING
MODE
CLOCK
CODE
LIGHT
1
2
3
4
(2) TIMER mode selection
Press TIMER button on the remote controller to change
TIMER mode. Every time the button is pressed, display of
TIMER mode changes as follows:
Then select TIMER mode as needed (TIMER ON or TIMER
OFF). Now or will flash.
ON OFF
ON OFF ON OFF
AM
12:00
AM
12:00
PM
12:00
PM
12:00
TIMER ON TIMER OFF TIMER ON-OFF
