Operation
15
Timer ON-OFF Function
Set clock correctly before starting TIMER operation
(1) Unit start
After unit start, select your desired operation mode (operation
mode will be displayed on LCD)
(4) Confirming the TIMER ON setting
After setting correct time, press TIMER button to confirm.
Now stops to flash, while starts flashing.
OFFON
Cancel TIMER mode
Just press TIMER button several times until TIMER mode
disappears.
According to the time setting sequence of TIMER ON and
TIMER OFF, either start-stops or stops-start can be realized.
If the time setting of TIMER ON is the same as TIMER OFF,
TIMER ON-OFF function cannot be set.
(6) Confirming the TIMER OFF setting
After time setting, press SET button to confirm.
stops to flash.
Time displayed: unit starts or stop at X hour X min.
OFF
(5) Setting the time for TIMER OFF
Press time adjustment buttons and follow the same
procedures in "Setting the time for TIMER ON"
(3) Setting the time for TIMER ON
Every time the button is pressed, the time increases by
10 minutes.
Every time the button is pressed, the time decreases by
10 minutes.
Press time adjustment button
If the button is kept pressed, the time will changes quickly.
It can be adjusted within 24 hours at will.
AM refers to morning and PM refers to afternoon.

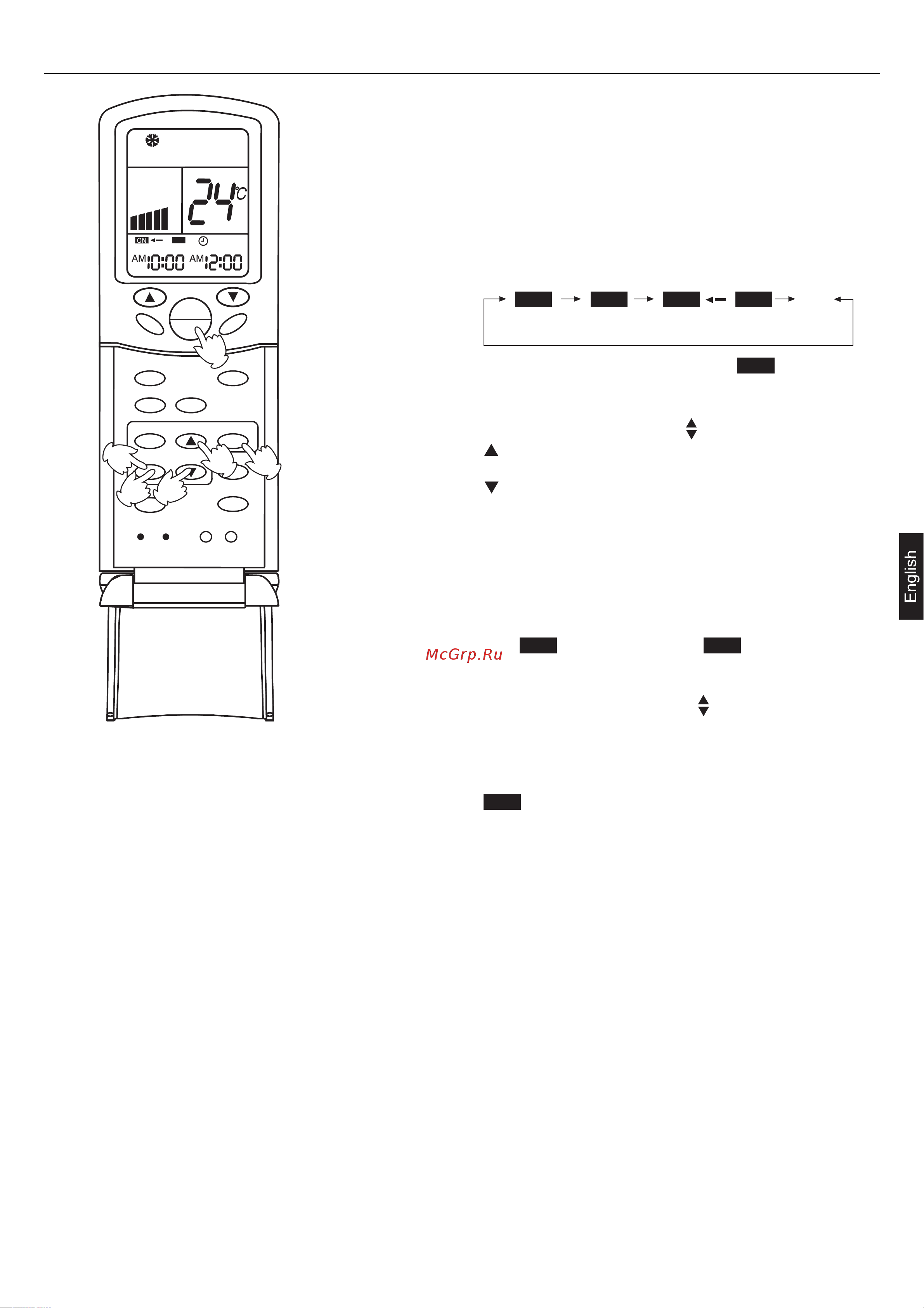

(2) TIMER mode selection
Press TIMER button on the remote controller to change
TIMER mode. Every time the button is pressed, display of
TIMER mode changes as follows:
ON
Then select TIMER ON-OFF mode, will flash.
ON OFF ON OFF
AM
12:00
AM
12:00
PM
12:00
PM
12:00
TIMER ON
TIMER OFF
TIMER ON-OFF
blank
FRESH
HIGH/SO
TIMER
SET
FILTER
HEALTH
HEAT
RESET
LOCK
SLEEP
FAN
TEMP
ON
OFF
SWING
MODE
CLOCK
CODE
LIGHT
OFF
3
6
5
4
2
1
