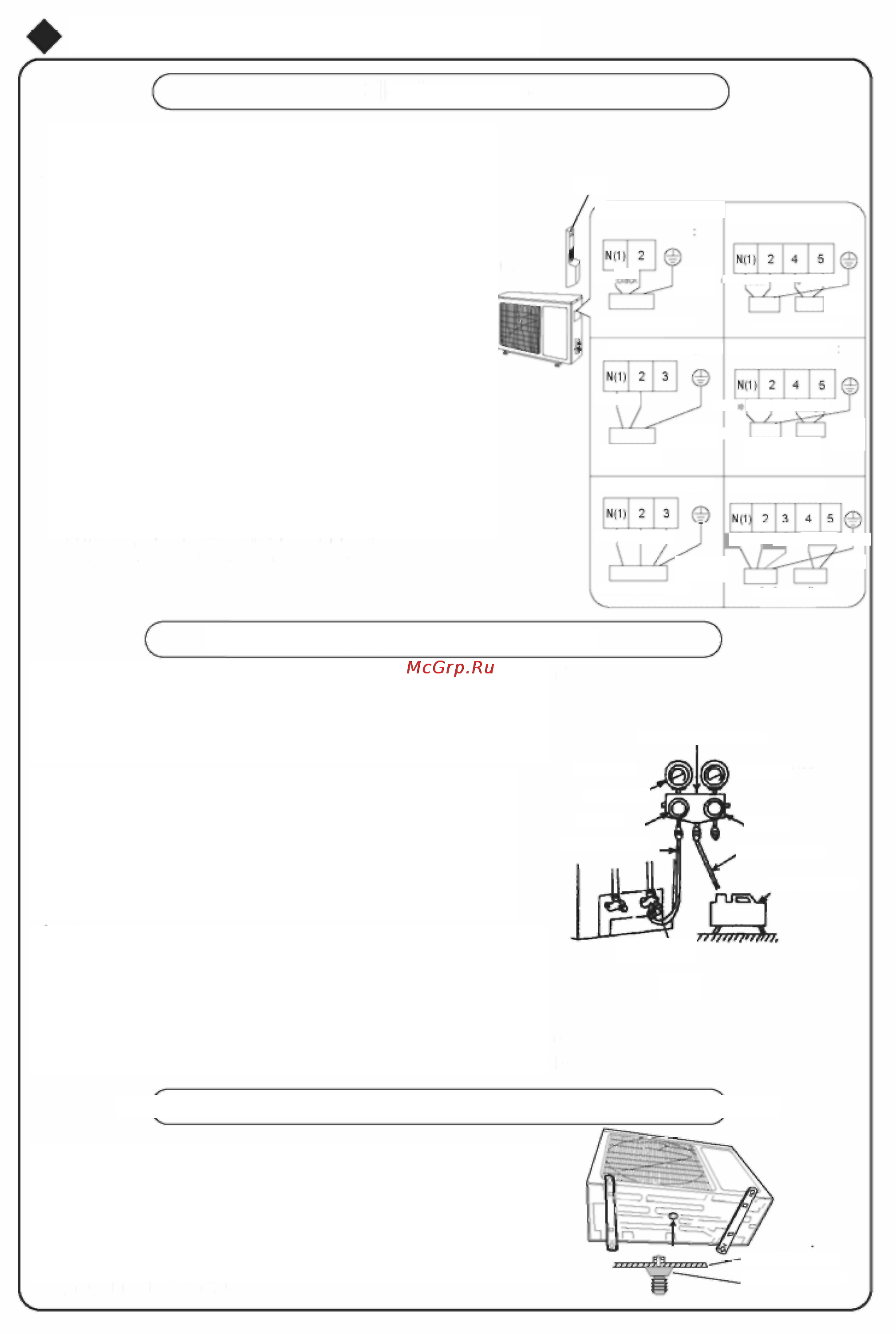

Установка наружного блока
1. Снимите ручку на правой боковой стенке наружного блока.
2. Снимите крепление провода. Подсоедините и закрепите
соединительный кабель питания (в кондиционере
охлаждающего и обогревающего типа подсоедините и
закрепите соединительный кабель питания и сигнальный
кабель управления) к клеммной колодке.
3. Закрепите кабель питания креплением (в кондиционере
охлаждающего и обогревающего типа используйте
крепление кабеля для фиксации соединительного кабеля
питания и сигнального кабеля управления).
4. Убедитесь, что провод хорошо закреплен.
5. Установите на место ручку.
ПРИМЕЧАНИЕ.
• Неправильная электропроводка может привести к
неисправности компонентов.
• После крепления кабеля убедитесь в наличии свободного
пространства между соединением и местом крепления
подводящего провода.
Ручка
05, 07 . 09 12K Кондиционер с
тепловым насосом:
синий
18K Кондиционер с тепловым насосом
18K Кондиционер только охлаждающего типа
синий черный
синий черный фиолетовыйоранжевый
желто-зеле
ный
ж
елто-зеленый
Соединение внутреннего
блока
Соединение
внутреннего блока
24K Кондиционер с тепловым насосом
черный
коричневый
синий
синий
фиолетовый
желто-зеленый
Мультиметр
Манометр
-76 см рт. ст.
Ручка Lo
Ручка Hi
Подающий шланг
Подающий шланг
Рис. 10
Водяной конденсат и вода, образующаяся при размораживании во время
нагревания в наружном блоке, должны соответствующим образом стекать
через сливную трубку.
Способ установки: вставьте сливной патрубок в отверстие Ø25 основания
корпуса, затем подсоедините сливную трубку со сливным наконечником,
чтобы конденсат и вода от размораживания могли свободно стекать.
Магистральный клапан
Электропроводка
Слив конденсата наружного блока (не для кондиционеров только охлаждающего типа)
Продувка воздухом и испытание на герметичность
1. Подсоедините нагнетательный шланг магистрального клапана к
нагнетательному концу клапана низкого давления (оба клапана
высокого/низкого давления должны быть плотно закрыты).
2. Подсоедините конец подающего шланга к вакуумному насосу.
3. Полностью откройте рукоятку Lo магистрального клапана.
4. Включите вакуумный насос для откачки. Сначала слегка ослабьте
стяжную гайку клапана низкого давления для проверки
поступления воздуха внутрь. (Если шум вакуумного насоса
изменился, показание мультиметра равно 0). Затем затяните
гайку.
5 Продолжите откачку системы в течение не более 15 минут и
проверьте, чтобы показание на мультиметре составляло -1.0 x
10
5
Па (-76 см рт. ст.).
6. Полностью откройте клапаны высокого/низкого давления.
7. Отсоедините подающий шланг от нагнетательного конца клапана
низкого давления.
8. Затяните колпачок клапана низкого давления (как показано на рис.
10).
Клапан низкого
давления
Вакуумный насос
Сливной патрубок
Основание корпуса
CHS, 07, 00. 1ZK. 14K Кондиционер только
охлаждающего типа
черный
желто-зелены
й
Соединение внутреннего блока
Соединение внутреннего блока
оранжевый
черный
синий
фиолетовый
черный
коричневый
оранжевый
желто-зелен
ый
желто-зел
еный
Соединение внутреннего блока
Соединение внутреннего блока
24K Кондиционер только охлаждающего типа
20
