YAO HAN N-600H — регулировка и замена деталей механизма игловодителя [7/11]

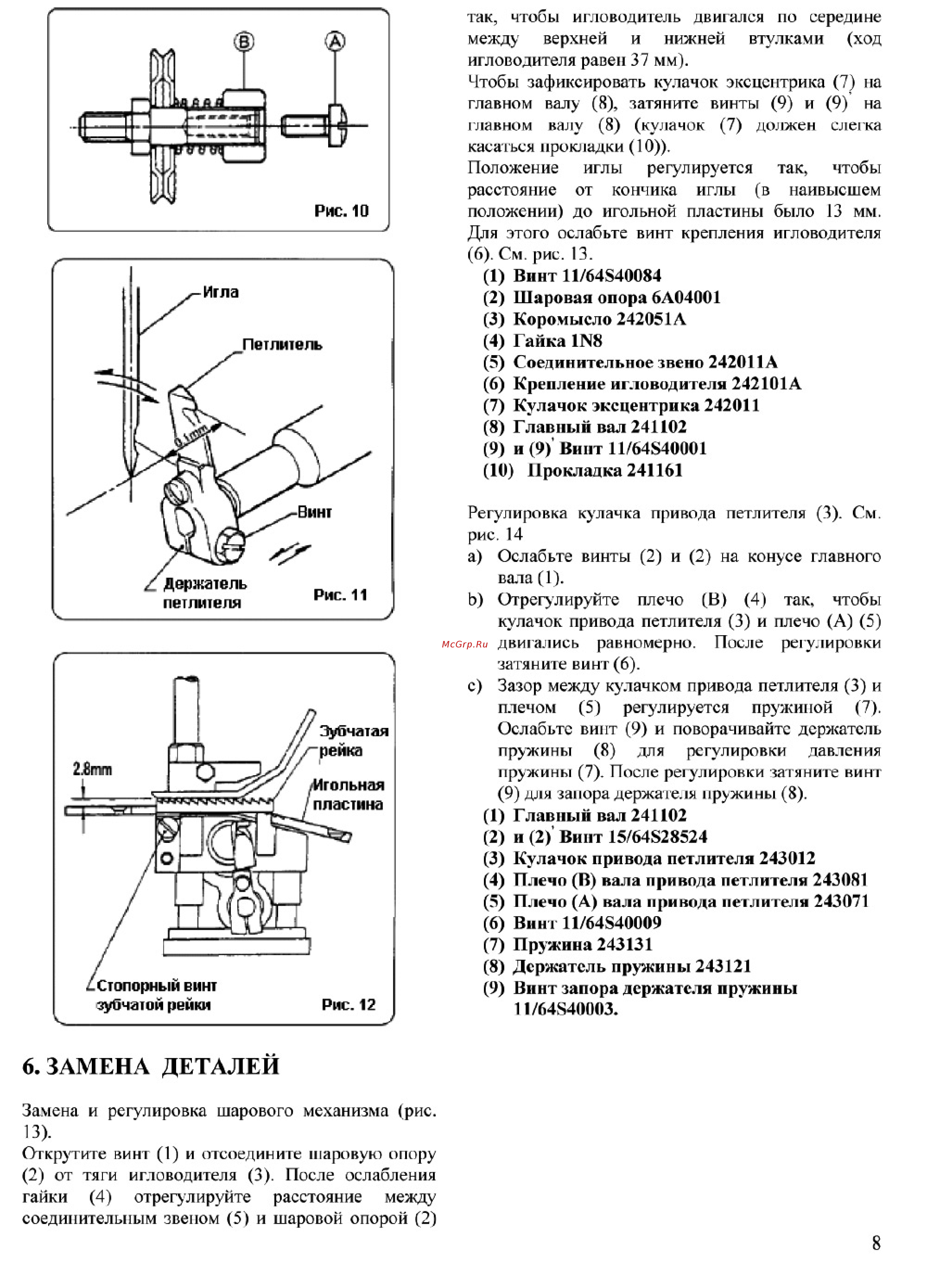

Рис 10 так чтобы игловодитель двигался по середине между верхней и нижней втулками ход игловодителя равен 37 мм Чтобы зафиксировать кулачок эксцентрика 7 па главном валу 8 затяните винты 9 и 9 на главном валу 8 кулачок 7 должен слегка касаться прокладки 10 Положение иглы регулируется так чтобы расстояние от кончика иглы в наивысшем положении до игольной пластины было 13 мм Для этого ослабьте винт крепления игловодителя 6 См рис 13 1 Винт 11 64S40084 2 Шаровая опора 6А040О1 3 Коромысло 242051Л 4 Гайка 1N8 5 Соединительное звено 242011А 6 Крепление игловодителя 242101А 7 Кулачок эксцентрика 242011 8 Главный вал 241102 9 и 9 Винт 11 64S40O01 10 Прокладка 241161 Регулировка кулачка привода петлителя 3 См рис 14 а Ослабьте винты 2 и 2 на конусе главного вала 1 Ь Отрегулируйте плечо В 4 так чтобы кулачок привода петлителя 3 и плечо А 5 двигались равномерно После регулировки затяните винт 6 с Зазор между кулачком привода петлителя 3 и плечом 5 регулируется пружиной 7 Ослабьте винт 9 и поворачивайте держатель пружины 8 для регулировки давления пружины 7 После регулировки затяните винт 9 для запора держателя пружины 8 1 Главный вал 241102 2 и 2 Винт 15 64S28524 3 Кулачок привода петлителя 243012 4 Плечо В вала привода петлителя 243081 5 Плечо А вала привода петлителя 243071 6 Винт 11 64S40009 7 Пружина 243131 8 Держатель пружины 243121 9 Винт запора держателя пружины 11 64S40Ö03 6 ЗАМЕНА ДЕТАЛЕЙ Замена и регулировка шарового механизма рис 13 Открутите винт 1 и отсоедините шаровую опору 2 от тяги игловодителя 3 После ослабления гайки 4 отрегулируйте расстояние между соединительным звеном 5 и шаровой опорой 2 8
