25

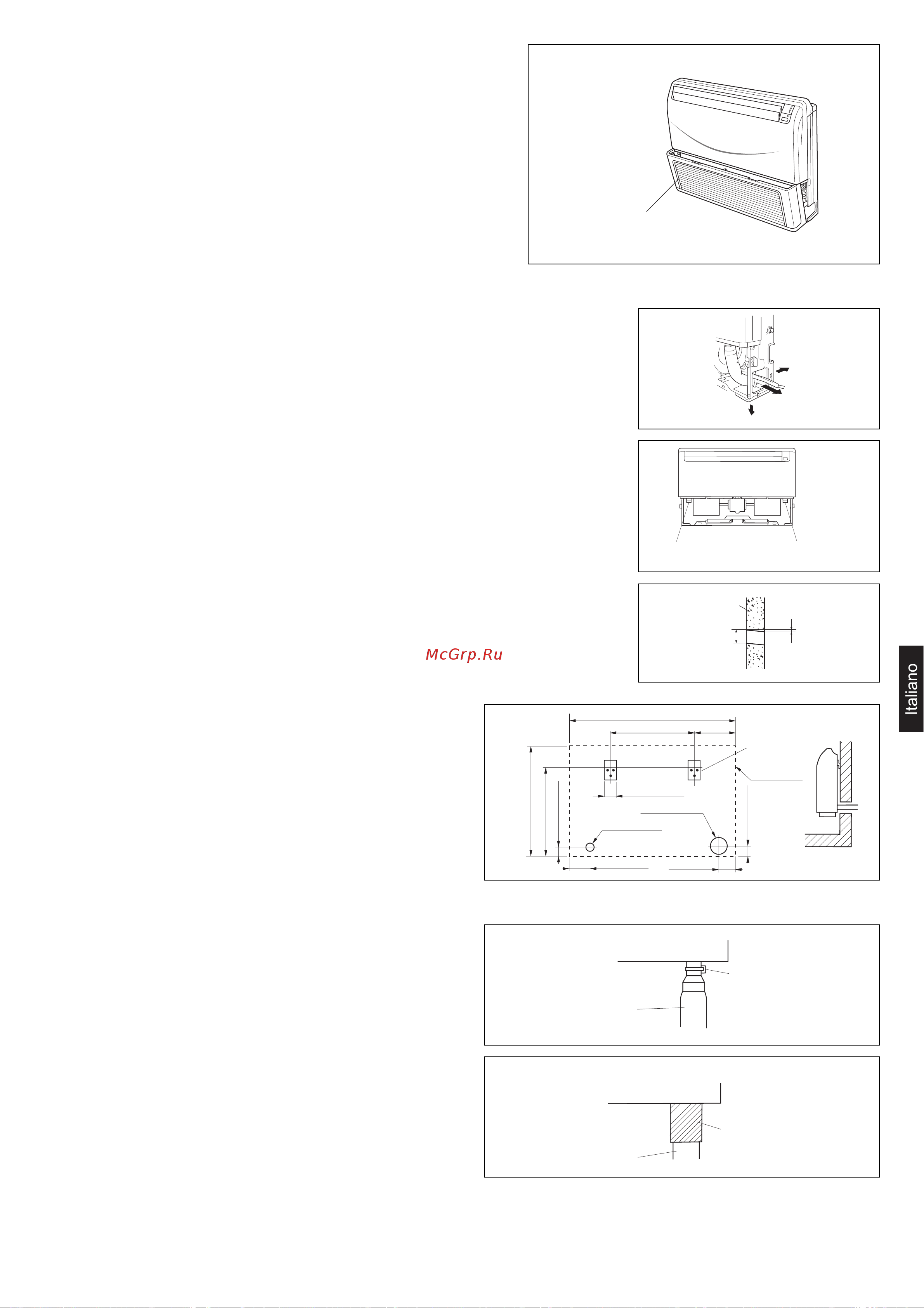

Predisposizione dell'installazione
Togliere la griglia di aspirazione dell'aria
Aprire la griglia di aspirazione dell’aria e togliere le tre o quattro o sei viti.
Nota:
L’unità esterna può essere collegata prima che l’unità interna sia installata.
Scegliere la sequenza operativa più opportuna.
A. INSTALLAZIONE A PAVIMENTO
1. Foratura per il passaggio delle tubazioni
Scegliere la direzione più opportuna per i tubi di collegamento e per il tubo scarico
condensa. Sono possibili tre diverse direzioni, come illustrato in figura.
Il tubo di scarico condensa può essere collegato sia dal lato sinistro sia dal lato destro.
Una volta scelta la direzione, praticare un foro di 7 cm di diametro nel muro in modo tale
che il tubo diretto verso l’esterno sia inclinato verso il basso per favorire lo scarico
dell’acqua. Se l’uscita del tubo è posizionata verso il retro, praticare un foro nella posizione
illustrata in Fig. A.
Per fissare l'unità interna al muro, montare le staffe di sostegno
rispettando le posizioni illustrate in figura, quindi appendere
l’apparecchio alla parete.
2. Installazione del tubo scarico condensa
Scegliere se collegare il tubo di scarico condensa dal lato
sinistro o destro.
Inserire il tubo di scarico condensa nella vaschetta raccolta
condensa, quindi fissare il tubo mediante la fascetta di fissaggio
in nylon.
Avvolgere l’isolante attorno al raccordo di scarico condensa.
Griglia di aspirazione dell’aria
retro
destra
basso
tubo scarico condensa
(lato sinistro)
tubo scarico condensa
(lato destro)
Muro
10cm
6mm
Unità interna Unità esterna
staffa
di ancoraggio
lato
dell'unità
65.5cm
99cm
50cm
24.5cm
6.5cm
12.5cm 10cm
6.5cm
53cm
4.5cm
7cm foro
3.5cm foro
Vaschetta raccolta
condensa
Tubo scarico
condensa
Fascetta di fissaggio
in nylon
Vaschetta raccolta
condensa
Tubo scarico
condensa
Isolante
(Fig. A)
