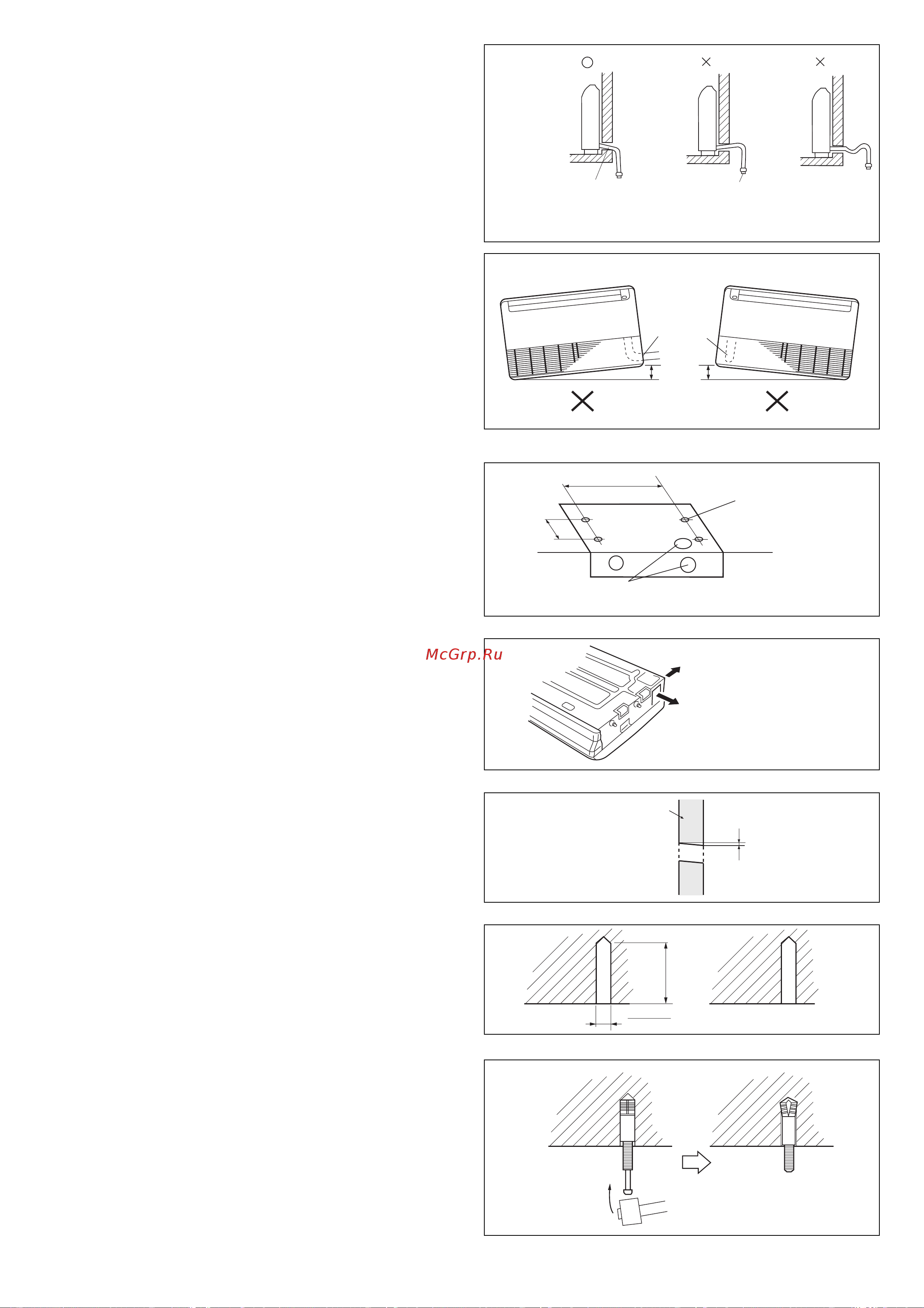

26
Il tubo di scarico condensa dovrebbe essere sempre inclinato verso
il basso rispetto al punto di uscita dall’unità interna.
ATTENZIONE
Verificare che l’unità interna non venga installata con il raccordo di
scarico condensa troppo elevato. L’altezza A deve sempre essere
inferiore a 5 mm.
B. INSTALLAZIONE A SOFFITTO
Utilizzando la dima di montaggio, eseguire i fori per il passaggio
delle tubazioni e per i bulloni di ancoraggio.
1. Foratura per il passaggio delle tubazioni
Scegliere la direzione più opportuna per i tubi di collegamento e
per il tubo di scarico condensa.
AVVERTENZA
Posizionare il tubo di scarico condensa verso il retro
dell’apparecchio. Non installarlo verso l’alto o verso destra.
Dopo aver scelto la direzione per le tubazioni, praticare un foro
di Ø 80mm e Ø 50mm oppure di Ø 150mm nel muro in modo
tale che il foro sia leggermente inclinato verso l’esterno per
facilitare lo scarico dell’acqua.
2. Foratura e fissaggio dei bulloni di ancoraggio
Utilizzando una punta da trapano per cemento, praticare quattro
fori di diametro 12,7mm.
Inserire i bulloni di ancoraggio nei fori e introdurre
completamente le teste all’interno dei bulloni di ancoraggio
utilizzando un martello.
Posizionare il tubo di scarico
condensa più basso
rispetto a questo punto.
OK NO NO
tubo scarico
condensa
raccordo
scarico
condensa
A
A
Dima
di montaggio
Muro
Soffitto
Posizione di foratura
per tubazioni
Posizione di foratura
per bullone di ancoraggio
200mm
900mm
Retro (installare il tubo scarico
condensa in questa direzione)
Destra
Muro
6mm
60 to 70mm
12.7mm
