Iek ВСР10-1-0-ККм КВАРТА кремовый EDK10-K33-03-DM Руководство По Монтажу онлайн
Содержание
- Диммеры предназначены для включения и выключения ламп накаливания а также регулирования яркости их свечения в однофазных электрических сетях переменного тока напряжением до 250 в частотой 50 гц соответствуют гост р 30850 1
- Инструкция по монтажу 1
- Назначение и область применения 1
- Нормальным условием эксплуатации диммеров является 1
- Область применения диммеров для скрытой установки внутри 1
- Основные технические параметры 1
- Основные технические параметры диммеров приведены в таблице 1 2 электрическая схема диммеров представлена на рисунке 1 2 габаритные размеры диммеров представлены на рисунке 2 1
- Помещений диммеры устанавливаются в стандартные монтажные коробки диаметром 55 60 мм глубиной 40 мм 1
- Светорегуляторы серии кварта 1
- Светорегуляторы серии кварта товарного знака 1ек далее 1
- Страница 1 1
- Таблица 1 технические параметры 1
- Температура окружающей среды от минус 25 до плюс 40 с остальные климатические характеристики диммеров соответствуют типу климатического исполнения уз по гост 15150 1
- Страница 2 2
- Страница 3 3
- В помещениях с естественной вентиляцией температура окружающего воздуха от минус 45 до плюс 50 с верхнее значение относительной влажности воздуха 98 при плюс 25 с 4
- Гарантийные обязательства 4
- Гарантийный срок эксплуатации светорегуляторов 2 года с даты 4
- Информация для потребителей адреса организаций для обращения потребителей 4
- От минус 45 до плюс 50 с любым видом крытого транспорта обеспечивающим предохранение упакованных изделий от повреждений 4
- Продажи потребителю при условии соблюдения потребителем условий транспортирования хранения и эксплуатации 4
- Республика беларусь ооо иэк холдинг представительство в республике беларусь 4
- Республика молдова п и к иэк молдова 0 4
- Российская федерация ооо иэк холдинг 4
- Страница 4 4
- Страны азии республика казахстан тоо тд иэк каз 4
- Страны евросоюза латвийская республика ооо иэк балтия 4
- Транспортирование диммеров производится при температуре 4
- Украина ооо тд укрэлектрокомплект 4
- Условия транспортирования и хранения 4
- Хранение диммеров осуществляется в упаковке изготовителя 4
- Издание 2 5
- Монголия иэк монголия коо 5
- Страница 5 5
Похожие устройства
- Iek ВСР10-1-0-ККм КВАРТА кремовый EDK10-K33-03-DM Схема подключения
- Iek СС10-1-1-Б 600Вт BOLERO EDB10-03 Габаритный Чертеж
- Iek СС10-1-1-Б 600Вт BOLERO EDB10-03 Руководство По Монтажу
- Iek СС10-1-1-Б 600Вт BOLERO EDB10-03 Схема подключения
- Iek СС10-1-1-Б 600Вт BOLERO антрацит EDB11-0600-K95 Габаритный Чертеж
- Iek СС10-1-1-Б 600Вт BOLERO антрацит EDB11-0600-K95 Руководство По Монтажу
- Iek СС10-1-1-Б 600Вт BOLERO антрацит EDB11-0600-K95 Схема подключения
- Iek СС10-1-1-Б 600Вт BOLERO белый EDB11-0600-K01 Габаритный Чертеж
- Iek СС10-1-1-Б 600Вт BOLERO белый EDB11-0600-K01 Руководство По Монтажу
- Iek СС10-1-1-Б 600Вт BOLERO белый EDB11-0600-K01 Схема подключения
- Iek СС10-1-1-Б 600Вт BOLERO кремовый EDB11-0600-K33 Габаритный Чертеж
- Iek СС10-1-1-Б 600Вт BOLERO кремовый EDB11-0600-K33 Листовка
- Iek СС10-1-1-Б 600Вт BOLERO кремовый EDB11-0600-K33 Руководство По Монтажу
- Iek СС10-1-1-Б 600Вт BOLERO кремовый EDB11-0600-K33 Схема подключения
- Iek СС10-1-1-Б 600Вт BOLERO серебряный EDB11-0600-K23 Габаритный Чертеж
- Iek СС10-1-1-Б 600Вт BOLERO серебряный EDB11-0600-K23 Листовка
- Iek СС10-1-1-Б 600Вт BOLERO серебряный EDB11-0600-K23 Руководство По Монтажу
- Iek СС10-1-1-Б 600Вт BOLERO серебряный EDB11-0600-K23 Схема подключения
- Iek ВС20-1-0-БК БРИКС коричневый EVB10-K30-10-DC Габаритный Чертеж
- Iek ВС20-1-0-БК БРИКС коричневый EVB10-K30-10-DC Краткое руководство по эксплуатации

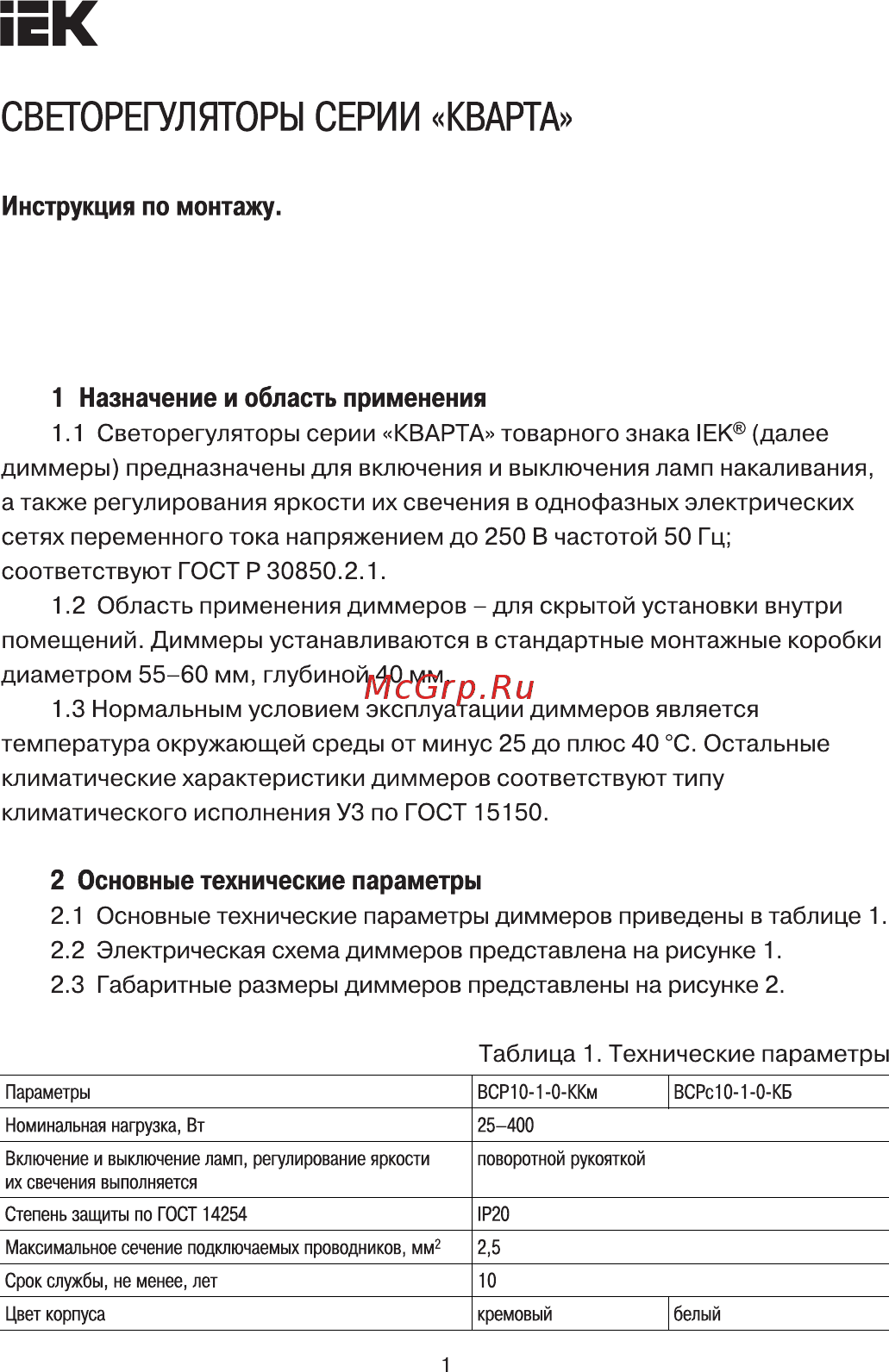

ЕК СВЕТОРЕГУЛЯТОРЫ СЕРИИ КВАРТА Инструкция по монтажу 1 Назначение и область применения 1 1 Светорегуляторы серии КВАРТА товарного знака 1ЕК далее диммеры предназначены для включения и выключения ламп накаливания а также регулирования яркости их свечения в однофазных электрических сетях переменного тока напряжением до 250 В частотой 50 Гц соответствуют ГОСТ Р 30850 2 1 1 2 Область применения диммеров для скрытой установки внутри помещений Диммеры устанавливаются в стандартные монтажные коробки диаметром 55 60 мм глубиной 40 мм 1 3 Нормальным условием эксплуатации диммеров является температура окружающей среды от минус 25 до плюс 40 С Остальные климатические характеристики диммеров соответствуют типу климатического исполнения УЗ по ГОСТ 15150 2 Основные технические параметры 2 1 Основные технические параметры диммеров приведены в таблице 1 2 2 Электрическая схема диммеров представлена на рисунке 1 2 3 Габаритные размеры диммеров представлены на рисунке 2 Таблица 1 Технические параметры Параметры ВСР10 1 0 ККм Номинальная нагрузка Вт 25 400 ВСРс10 1 О КБ Включением выключение ламп регулирование яркости поворотной рукояткой их свечения выполняется Степень защиты по ГОСТ 14254 1Р20 Максимальное сечение подключаемых проводников 2 5 мм2 Срок службы не менее лет 10 Цвет корпуса кремовый белый
