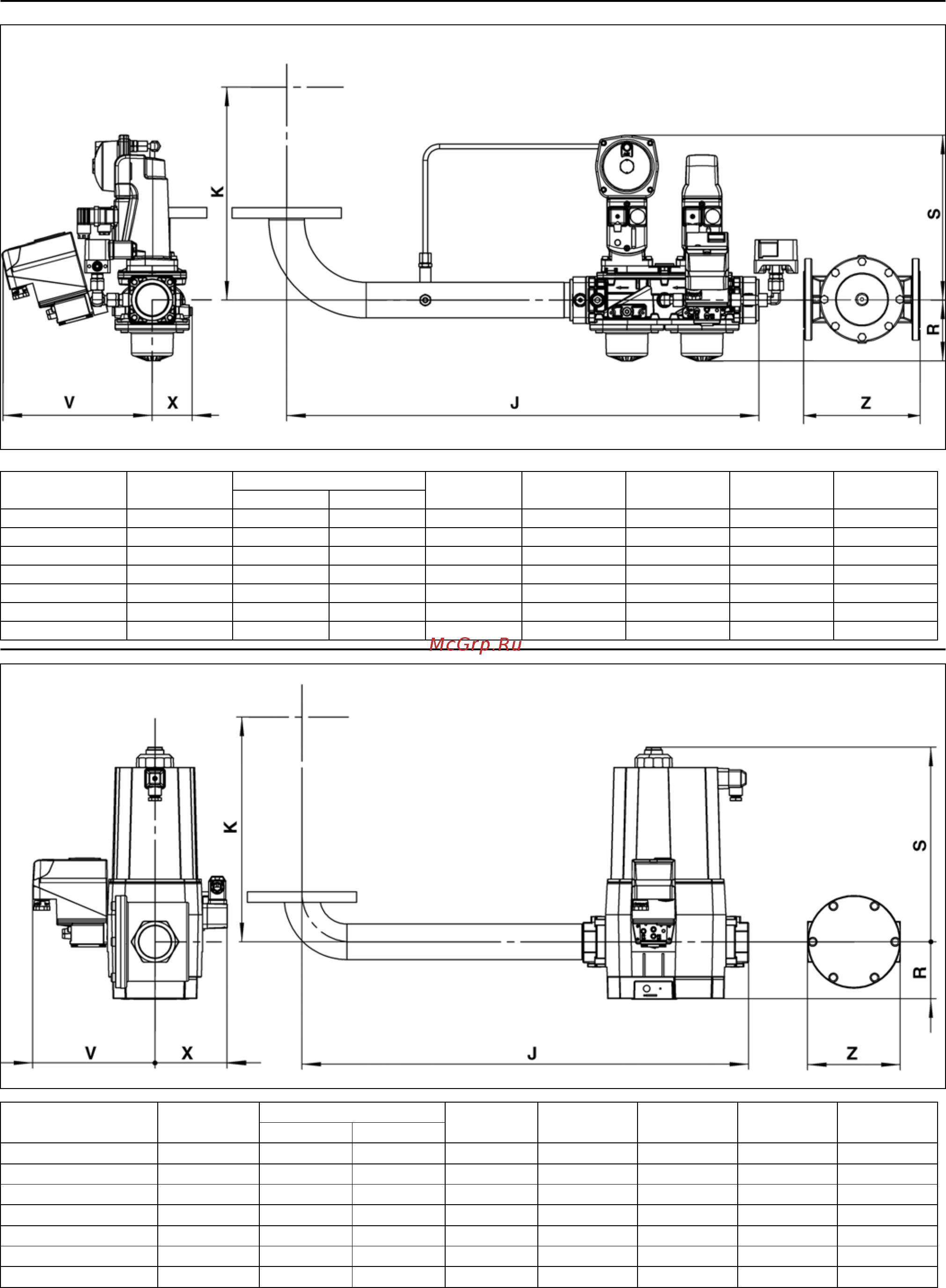

ELCO N6.2900 GL-RZ3 [8/14] Габаритный чертеж газовая рампа
![ELCO N7.3600 GL-RZ3 [8/14] Габаритный чертеж газовая рампа](/views2/1499573/page8/bg8.png)
09/2011 - Art. Nr. 4200 1042 0900A8
J K RSVXZ
N6 N7
s1’’1/2 - DN65 866 311 342 95 279 254 65 245
s1’’1/2 - DN80 866 311 342 95 279 254 65 285
s2’’ - DN80 866 330 361 103 279 255 65 285
s65 - DN80 792 349 380 139 303 208 108 285
s80 - DN80 812 369 400 145 313 210 110 285
s100 - DN100 852 369 400 156 331 226 126 340
s125 - DN125 902 369 400 175 397 240 140 400
Габаритный чертеж (газовая рампа)
JKRSVXZ
N6 N7
d1’’1/4 - Rp1’’1/4 625 311 342 61 173 171 86 -
d1’’1/2 - Rp1’’1/2 683 311 342 80 186 184 99 -
d2’’ - Rp2’’ 757 330 361 98 328 208 122 -
d65 - DN80 792 349 380 183 246 192 107 285
d80 - DN80 812 369 400 207 292 199 114 285
d100 - DN100 852 369 400 244 329 208 123 340
d125 - DN125 902 369 400 250 415 223 138 400
