Gorenje GHS648X [35/40] Схема подключения

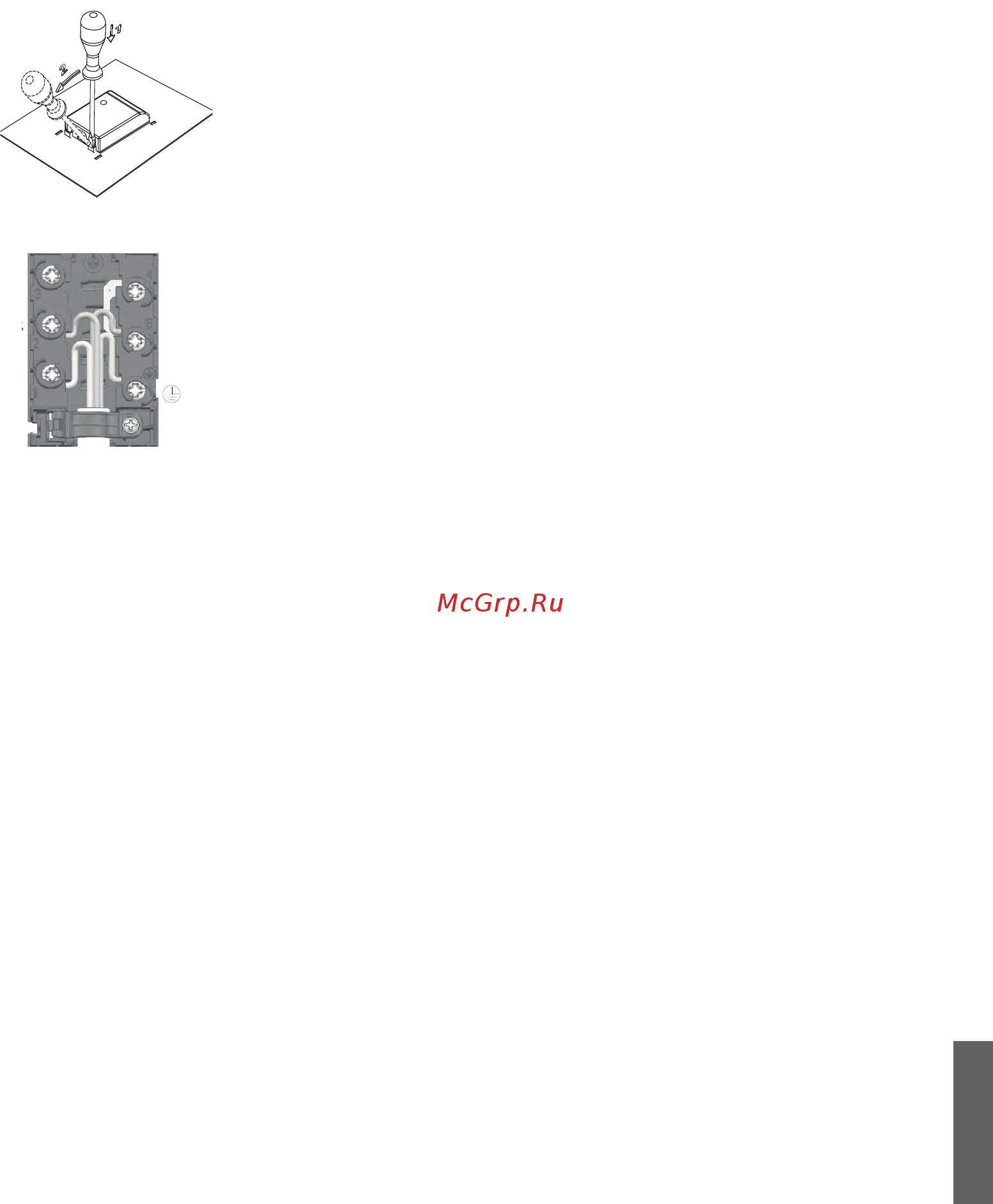

СХЕМА ПОДКЛЮЧЕНИЯ

Перемычки лежат в клеммной колодке.

ПРИСОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ

Для подключения могут использоваться:

• Соединительные кабели с ПВХ-изоляцией типа H05 VV-F или H05V2V2-F

с желто-зеленым защитным проводником или другие кабели с

равноценными или лучшими характеристиками.

Стандартное подключение

• 2 фазы + 1 нейтраль (2 1N, 380-415 В~ / 50 Гц)

- Напряжение между фазами и нейтралью 220-240 В~. Напряжение

между двумя фазами 380-415 В~. Установите перемычку между

клеммами N. Установите предохранители не менее 16 А каждый (2 шт.).

Сечение присоединительного кабеля не менее 1,5 мм².

• 2 фазы + 2 нейтрали (2 2N, 380-415 В~ / 50 Гц)

- Напряжение между фазами и нейтралями 220-240 В~.

- Установите предохранители не менее 16 А каждый (2 шт.). Сечение

присоединительного кабеля не менее 1,5 мм².

Особое подключение

• 1 фаза (1 1N, 220-240 В~ / 50 Гц)

- Напряжение между фазой и нейтралью 220-240 В~. Установите

перемычки между клеммами L1–L2 и клеммами N. Установите

предохранитель не менее 32 А. Сечение присоединительного кабеля не

менее 4 мм².

Присоединительный кабель обязательно проложите через зажим,

предотвращающий избыточное натяжение кабеля. Присоединительный

кабель с задней стороны прибора проложите таким образом, чтобы он не

касался задней стенки варочной панели, так как во время работы прибора

она нагревается.

После подключения включите все конфорки примерно на 3 минуты, чтобы

проверить правильность их работы.

Неправильное подключение может привести к повреждению деталей

прибора. В этом случае вы теряете право на гарантийное обслуживание!

Перед подключением необходимо проверить, совпадает ли напряжение,

указанное в заводской табличке, с фактическим напряжением в сети.

Напряжение в сети пользователя (220-240 В на N) специалист должен

проверить с помощью измерительного прибора!

380-415 V

715039
