ELCO VECTRON GL 02.210 [12/37] Блок управления и безопасности
![ELCO VECTRON GL 02.210 [12/37] Блок управления и безопасности](/views2/1499719/page12/bgc.png)
06/2009 - Art. Nr. 4200 1018 6900A8

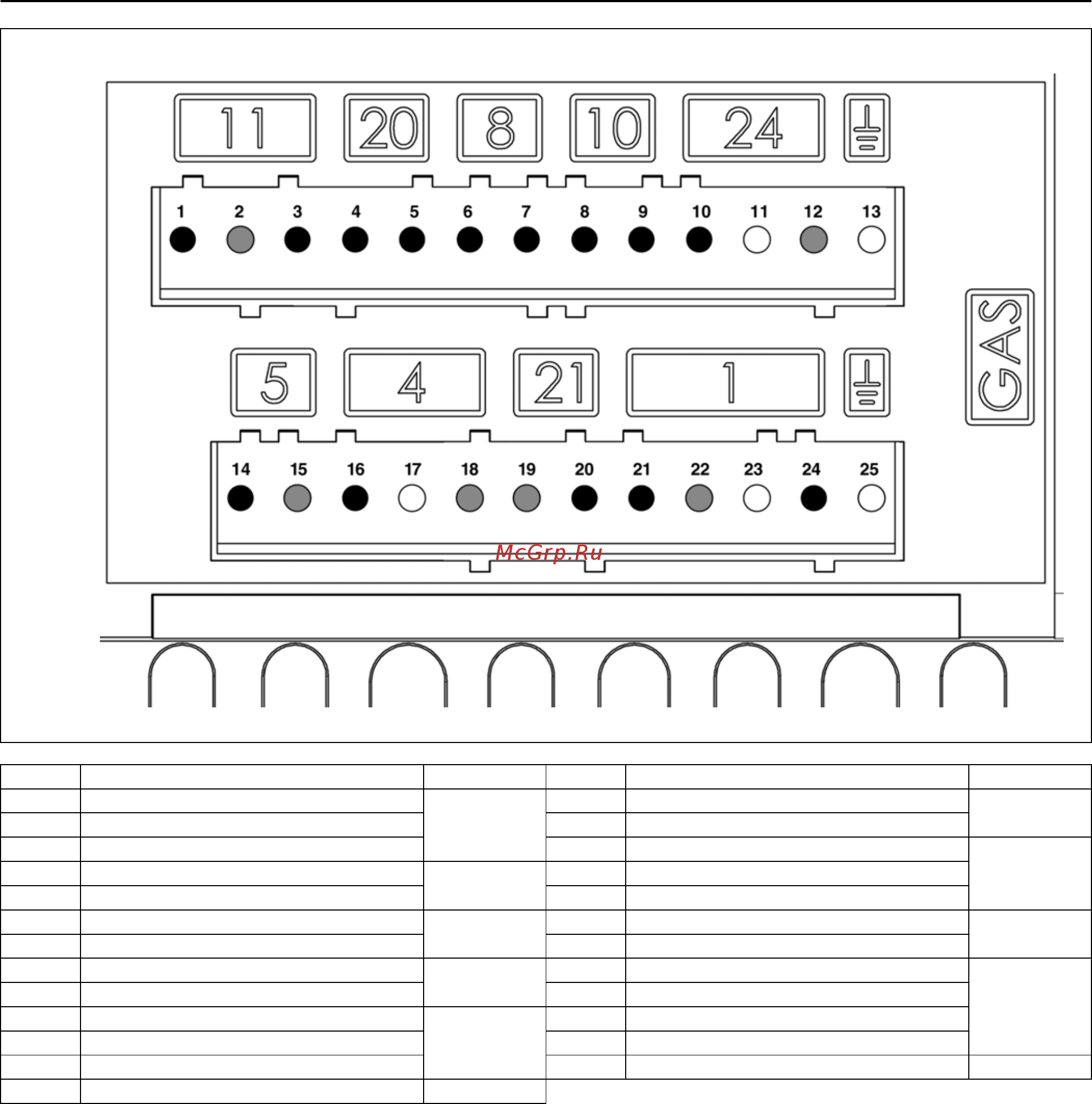

Вывод Назначение Разъем N° Вывод Назначение Разъем N°
1 Сигнал контроля пламени
11
14 Фаза устройства розжига
5
2 Нейтраль 15 Нейтраль
3 Фаза 16 Фаза электродвигателя горелки
4
4 Сигнал дистанционной разблокировки
20
17 Земля
5 Фаза 18 Нейтраль
6 Фаза
8
19 Нейтраль
21
7 Сигнал реле давления газа 20 Фаза индикации неисправности
8 Сигнал реле давления воздуха
10
21 Фаза предохранительного клапана
1
9 Фаза 22 Нейтраль
10 Фаза
24
23 Земля
11 Земля 24 Фаза главного газового клапана
12 Нейтраль 25 Земля
13 Земля
Работа
Блок управления и безопасности
Вывод
№
разъема
Дистанционная
разблокировка
Земля
Обнаружение
пламени
Электропитание 230 В
№
разъема
Вывод
Земля
Сигнал
неисправности
Реле давления
воздуха
Устройство розжига
Мощность
электродвигателя
вентилятора
Газовый клапан
Реле давления
газа
