Primula MA 1140 [15/17] Схема 3
![Primula MA 1140 [15/17] Схема 3](/views2/1499846/page15/bgf.png)

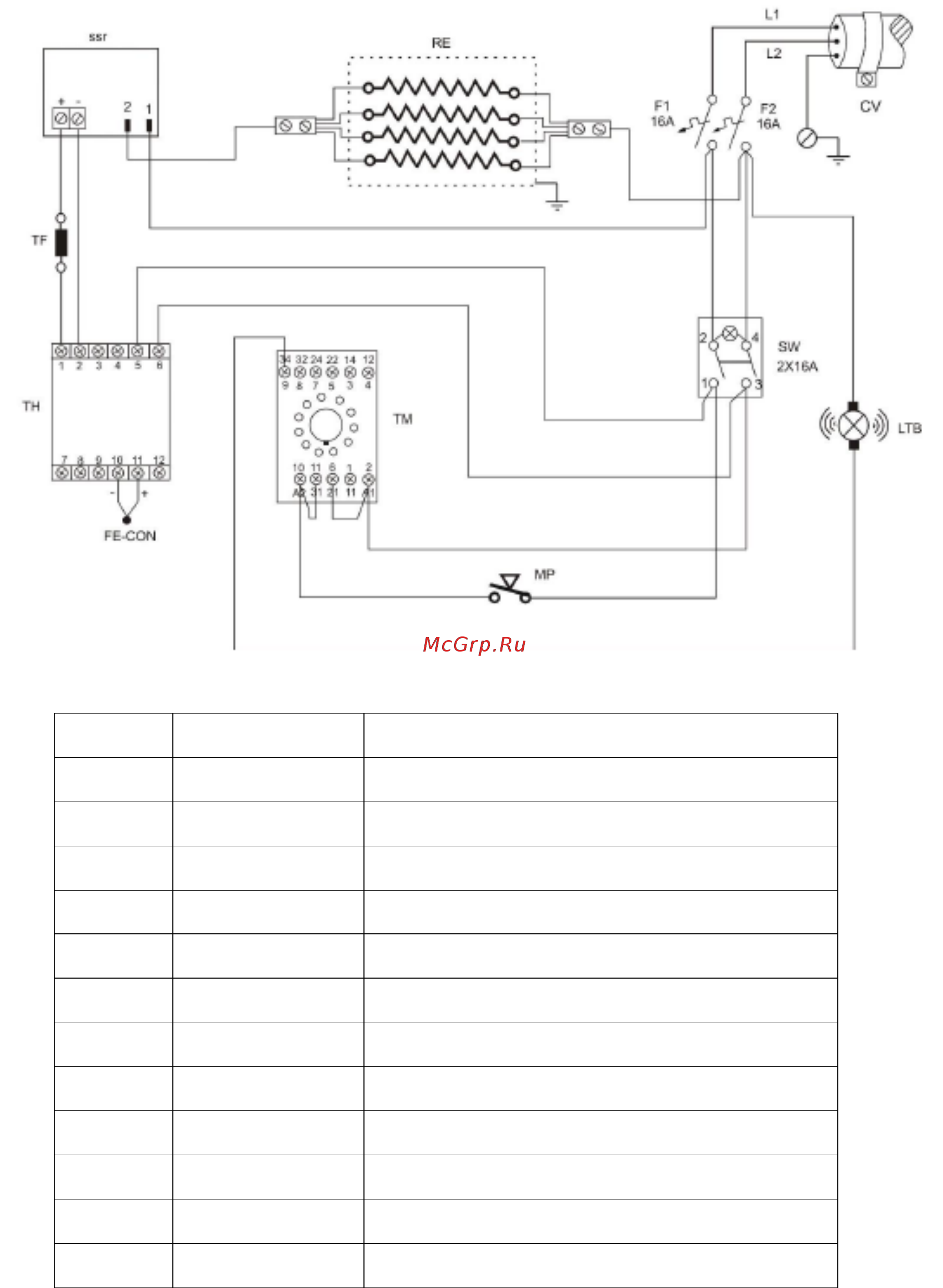

СХЕМА 3
СХЕМА СОЕДИНЕНИЙ – МОДЕЛЬ МА1140
230 В, 50/60 Гц
3 х 2,5 мм
2
Поз.
Обозначение
Наименование
CV
303-03-025
Кабель питания с вилкой Schuko
F1
303-06-033-2
Предохранитель 16A
F2
303-06-033-2
Предохранитель 16A
SW
308-00-006
Выключатель 16A
LTB
303-10-005
Зуммер
MP
306-00-043
Микровыключатель
TM
305-13-003-1
Таймер
FE-CON
305-00-034
Датчик термостата
TH
305-13-002
Термостат
TF
305-00-031
Тепловой предохранитель
SSR
305-00-017
Контроллер
RE
305-01-042
Нагревательный элемент
15
