РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Благодарим вас за покупку светодиодных фар Вымпел. Перед установкой и использованием, пожалуйста,
прочитайте руководство по эксплуатации. Сохраняйте инструкцию для дальнейшего использования.
ОСОБЕННОСТИ УСТРОЙСТВА
УСТАНОВКА
Внимание!
· Перед началом установки отключите зажим « » от аккумулятора.-
· Внимательно изучите рекомендуемую схему подключения, представленную в данной инструкции.
· Выберите местоположение фары руководствуясь личными предпочтениями. Варианты установки отмечены на
Схеме 1.
· Низкое энергопотребление устройства
В комплекте универсальный крепеж·
Высокая яркость·
· Подходит для большого числа автомобилей
Длительный срок эксплуатации·
Прочный корпус из сплава алюминия·
СВЕТОДИОДНЫЕ ФАРЫ
мод ели
WL-118B F/S, WL120 F/S, WL132 F/S, WL-142C F/S,
WL-148C F/S, WL-330, WL-420, WL-430, WL-530, WL-827 F/S,
LF-18-S CL-18W S, CL-36W F, CL 126W Combo, CL 180W Combo,--

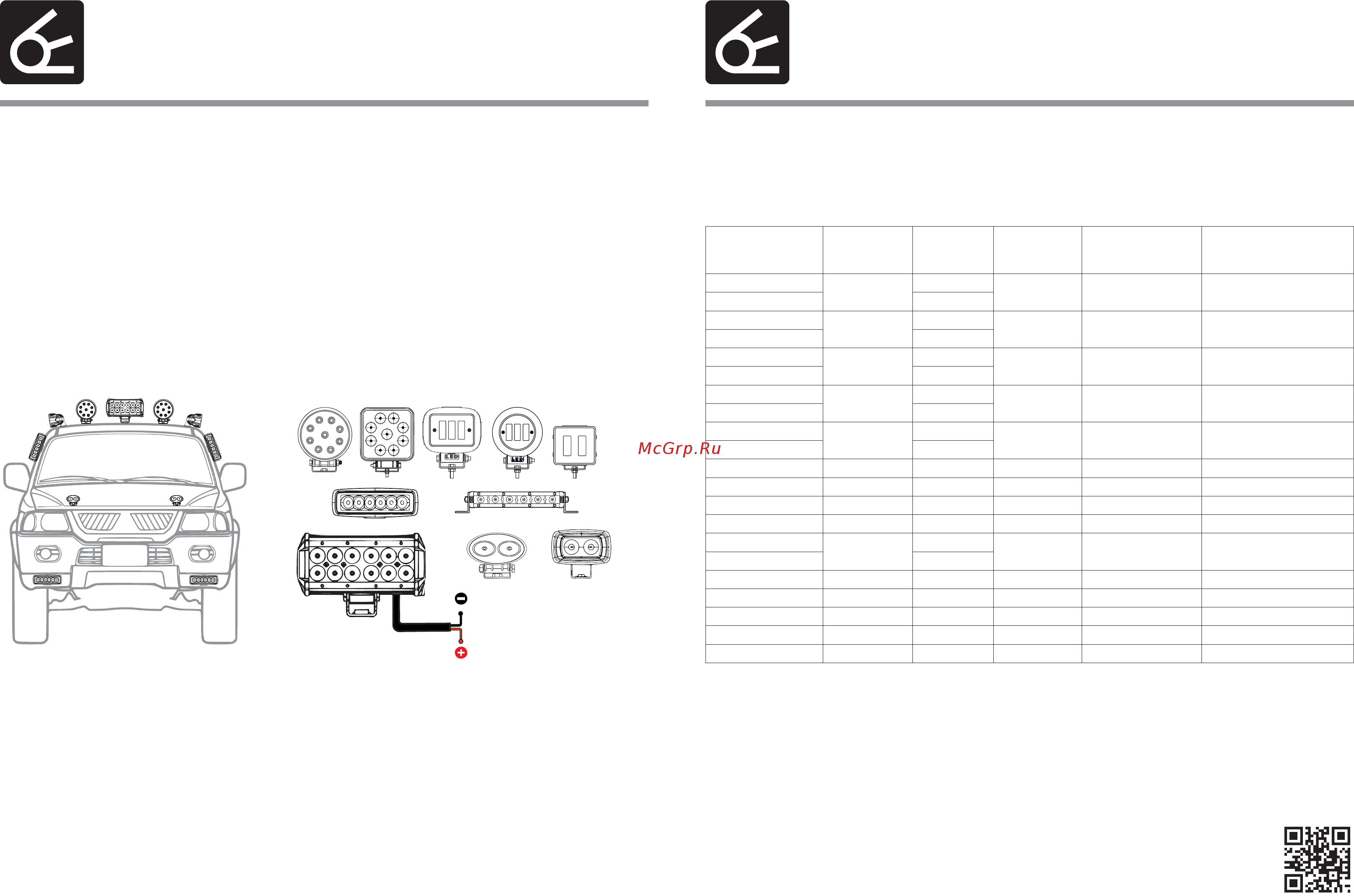

Схема 1 Схема 2
АКБ
красный
черный
К электрической цепи
выключателя или реле
включения дополнительных фар
ПОДКЛЮЧЕНИЕ
Внимание! Работы по установке светодиодных фар проводить с отключенным аккумулятором.
1. Установите светодиодные фары в выбранном Вами месте. Закрепите с помощью крепежа поставляемого в
комплекте.
Закрепите кронштейны в выбранном месте. Установите фары в кронштейн.
2. Проведите провода в подкапотное пространство, произведите монтаж проводки.
3. СхемаПодключите все провода согласно схеме подключения, м. 2.c
4. Присоедините зажим « » автомобиля к аккумулятору.-
5. Заведите машину и проверьте работоспособность системы.
КОМПЛЕКТПОСТАВКИ
Светодиодная фара . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.
Кронштейн для установки . . . . . . . . . . . . . . . . . 1 шт.
Комплект крепежа . . . . . . . . . . . . . . . . . . . 1 комплект
Инструкция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 шт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Кол-во
светодиодов
Угол
освещения
Мощность
(Вт)
Световой поток
(Лм)
Габаритные размеры
(мм)
WL-118B F
6
90°
18
1260
158х44х50
WL-118B S
25°
WL-120 S
2
30°
20
2400
97х65х63
WL-120 F
60°
WL-132 S
9
30°
27
2160
82х82х38
WL-132 F
60°
WL-142C F
14
60°
42
3360
114х128х65
WL-142C S
30°
WL-148C S
16
30°
48
3840
125 108 0хх6
WL-148C F
60°
WL-330
3
180°
45
5400
120х115х65
WL-4 02
2
30°
20
2400
75х61х38
WL-430
3
180°
45
5400
135х115х65
WL-530
2
180°
30
3600
90х85х78
WL-827 F
9
60°
27
2150
115х130х45
WL-827 S
30°
LF-18-S
6
30°
18
1260
182х45х30
CL-18W S
6
30°
18
1200
82х78х64
CL-36W F
12
60°
36
2400
162х78х64
CL-126W Combo
42
30+60°
126
8400
562х78х64
CL-180W Combo
60
30+60°
180
12000
802х78х64
Напряжение питания. . . . . . . . . . . . . . . . . . . . 10-30 В
Материал линзы . . . . . . . . . . . . . . . . . поликарбонат
Материал корпуса . . . . . . . . . . . . . . . . . . . алюминий
Ресурс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50000 ч
Класс защиты . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP68
Температура эк
сплуатации . . . . . . . . . . -45 ~ +85 °С
Цветовая температура . . . . . . . . . . . . . . . . . . . 6500 К
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации прибора - 12 месяцев со дня продажи. В течение гарантийного срока производится
безвозмездный ремонт при соблюдении потребителем правил эксплуатации. Без предъявления гарантийного
талона, при механических повреждениях и неисправностях, возникших из-за неправильной эксплуатации,
гарантийный ремонт не осуществляется. В случае неисправности, при соблюдении всех требований эксплуатации,
обмен прибора производится по месту продажи.
При возникновении проблем с функционированием прибора обращайтесь за консультацией по телефону
(812) 708-20-25 или на форум: http://orionspb.ru/forum
Дата продажи_________________________ Подпись продавца_____________________
Cделано в Китае по заказу ,ООО "НПП "ОРИОН СПБ"
Россия, Санкт-Петербург, Загребский бульвар, дом 33
СВЕТОДИОДНЫЕ ФАРЫ
мод ели
WL-118B F/S, WL120 F/S, WL132 F/S, WL-142C F/S,
WL-148C F/S, WL-330, WL-420, WL-430, WL-530, WL-827 F/S,
LF-18-S CL-18W S, CL-36W F, CL 126W Combo, CL 180W Combo,--
