C. Описание.

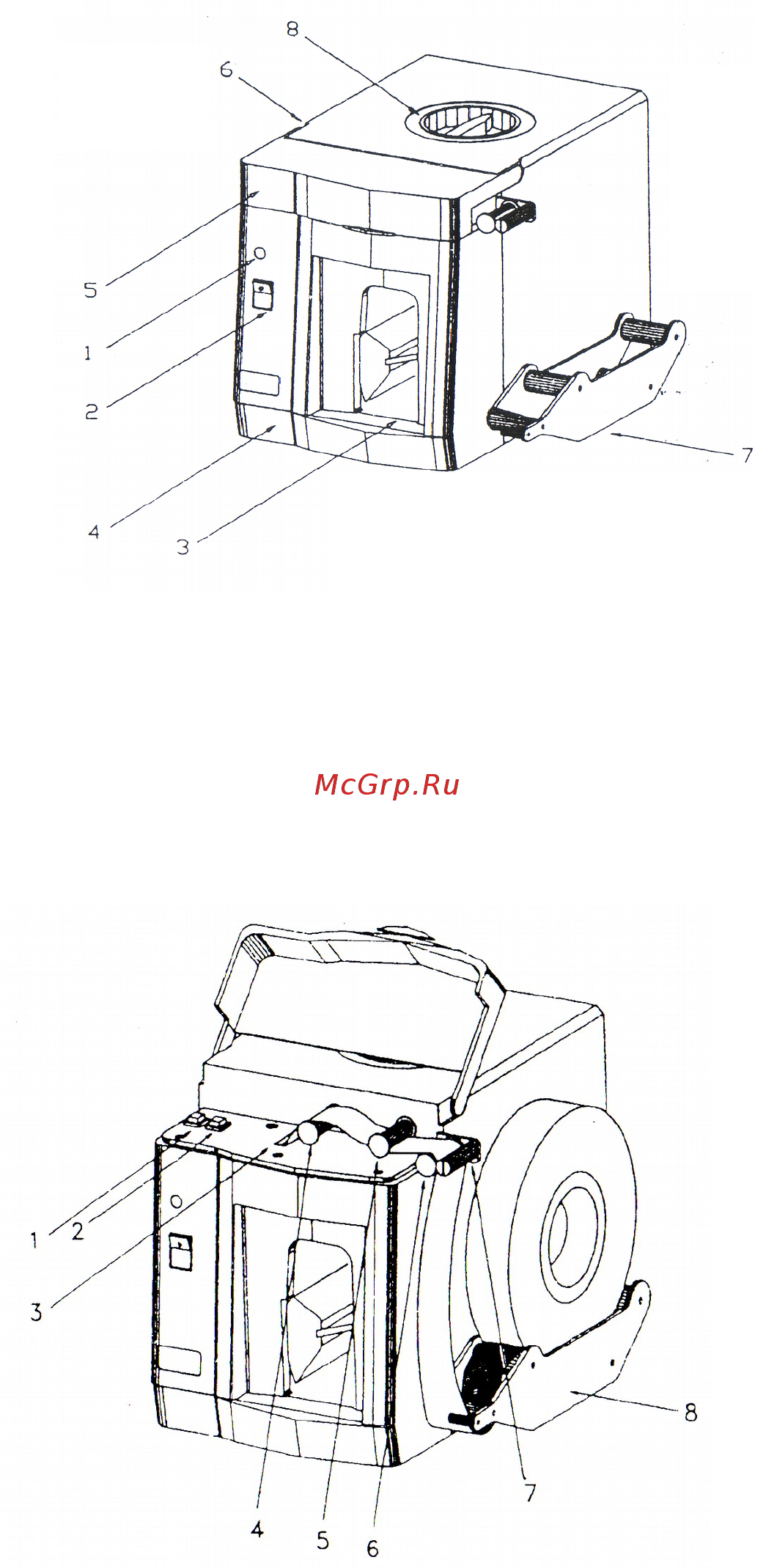

С1. Внешний вид.

1. Двухцветный светодиодный индикатор.

2. Включение питания.

3. Окно для обандероливания банкнот.

4. Передняя панель.

5. Убирающаяся пластиковая передняя панель

крышки.

6. Пластиковая крышка.

7. Держатель ролика бумаги.

8. Регулятор положения места обвязки ленты.

Рис.1

С2. Внутреннее устройство.

1. Кнопка обратного хода (Реверс)

(OUT).

2. Кнопка прямого хода (IN).

3. Входное окно для ленты.

4. Направляющий ролик А.

5. Направляющий ролик В.

6. Направляющий ролик С.

7. Уровень ограничения ленты.

8. Держатель ленты.

Рис.2.
