12
CNPes 38670

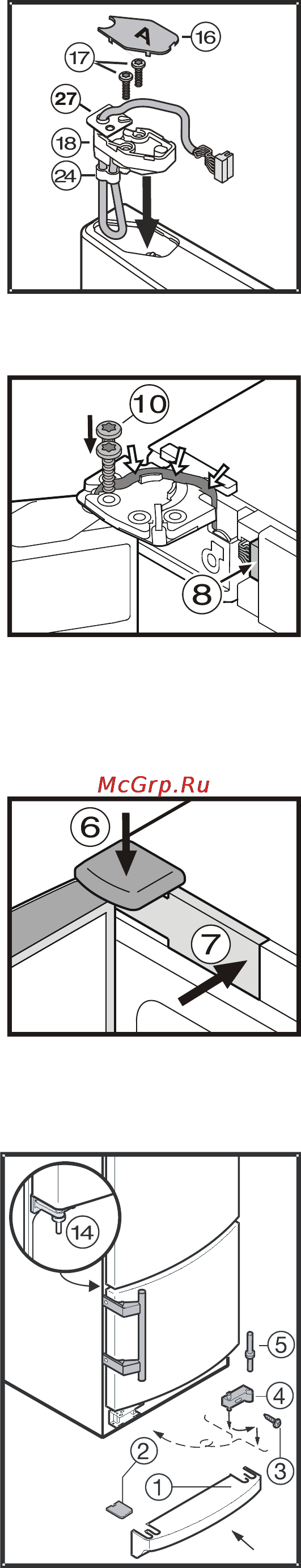

• Повесить нижнюю дверь
в опорный кронштейн bp
и закрыть.
• Повернуть опору 4 на
180°, вынуть болт опоры
5 и вставить с другой
стороны. Вставить обе
части в нижнюю дверную
опору, вставить болт
опоры в дверную опору.
• Зафиксировать опору
винтом 3.
• Выровнять дверь через
продольное отверстие в
опорном кронштейне.
• Затянуть винт 3.
• Дать цокольной бленде
1 зайти в зацепление.
• Установить крышку 2.
• Надеть дверь на средний
болт опоры bn и сверху
установить на опорный
кронштейн 9.
• Приподнять дверь и
вкрутить винты bl, при
этом сначала вкрутить
передние винты.
• Вложить кабель в
направляющие в
опорном кронштейне и
обязательно проложить за
опорным кронштейном.
• Вставить сетевой штекер 8.
• Дать защитной крышке 6
зайти в зацепление.
• Дать защитной крышке
7 и соответствующей
защитной крышке с
противоположной стороны
зайти в зацепление.
• Закрыть верхнюю дверь.
M
I
K
L
Повторная установка деталей в левое отверстие опоры
двери холодильной камеры:
• Вставить вставную деталь
bt и закрепить винтами
bs. Следить за тем, чтобы
скоба крепления кабеля
cp сидела как можно
ниже.
• Вставить защитную
крышку br.
• Выровнять опору cs в
соответствии с рисунком.
• Вынуть или вставить
кабель настолько, чтобы
маркировка на кабеле находилась вровень с опорой.
