11
CNPes 38670
RUS
Переставление ручки
• Прижимные планки cr
вставить спереди и
отодвинуть.
• Ручки cm и пробки
cn установить на
противоположной
стороне.
• Смонтировать прижимные
планки cr.

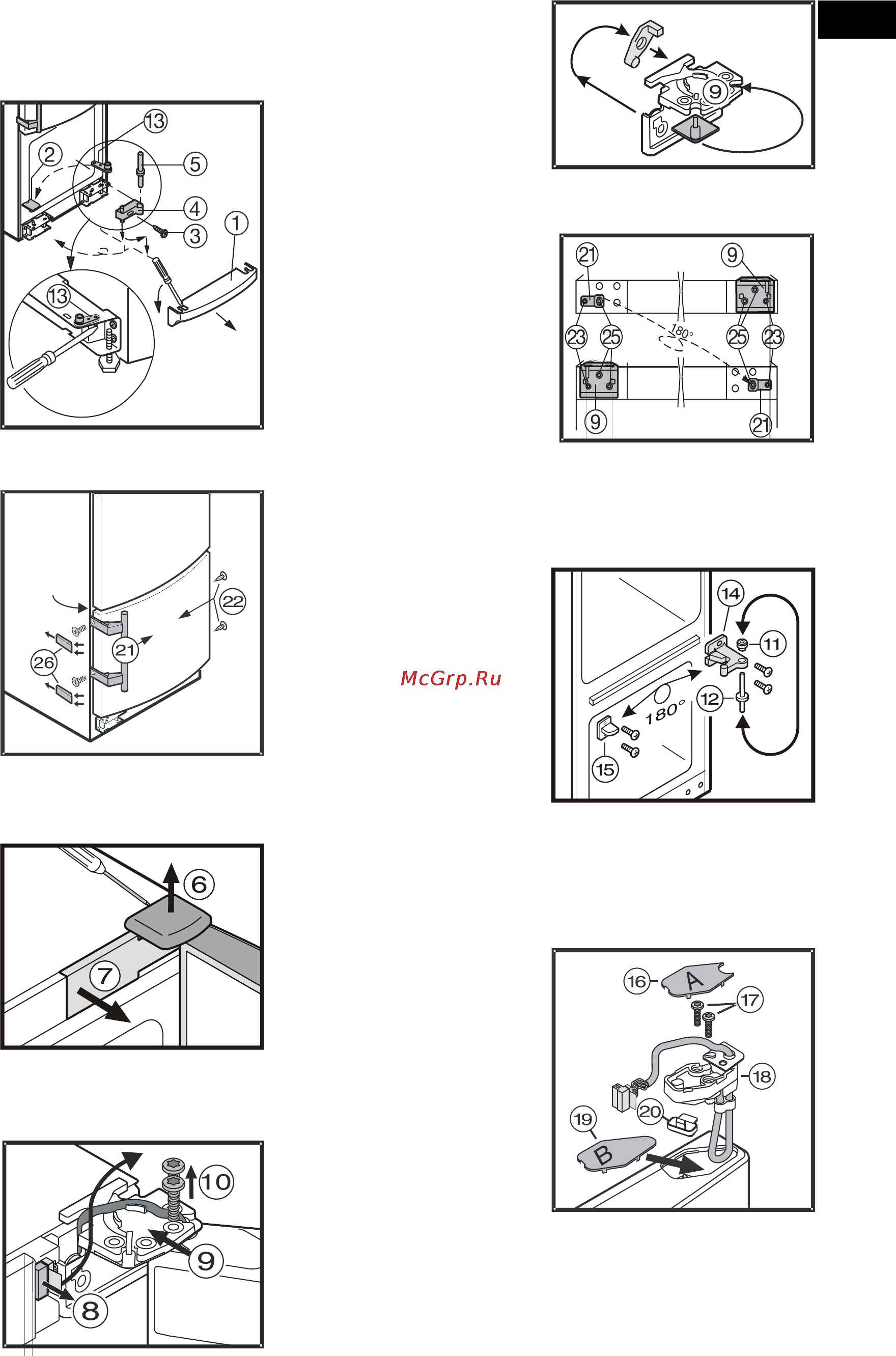

Перестановка дверных подвесок
Для изменения стороны крепления двери Вам нужны
такие инструменты: плоскогубцы, отвертка Torx 15,
Torx 25
• Выдернуть сетевую вилку!
• Снять крышку 2.
• Снять цокольную бленду
1.
• Закрыть дверь.
• Выкрутить винт 3.
• Вынуть опору 4 и болт
опоры 5.
• Снять нижнюю дверь.
• Снять, потянув вверх,
и переставить на
противоположную сторону
распорку bo.
• Вынуть болт опоры
bn и втулку опоры bm
и вставить с другой
стороны.
• Переставить на противо-
положную сторону
опорный кронштейн bp и
защитную крышку bq.
• Снять защитную крышку
6 на верхней стороне
прибора.
• Открыть верхнюю дверь.
• Вывести из зацепления
и снять защитную
крышку 7. Снять
защитную крышку также
и с противоположной
стороны.
• Выдернуть сетевой
штекер 8 и вынуть
кабель из направляющих в
опорном кронштейне 9.
• Закрыть верхнюю дверь.
• Выкрутить винты bl.
• Снять защитную клейкую
ленту со стороны
шарниров.
• Откинуть дверь и снять,
подняв вверх.
• Устойчиво поставить дверь.
• Открутить опорный
кронштейн 9.
• Переставить пластмас-
совые части в опорном
кронштейне 9.
• Открутить заземляющую
пластину cm.
• Прикрутить опорный
кронштейн 9 на левой
стороне прибора:
сначала верхний винт cq,
затем внутренний винт cq,
в конце небольшой винтик
co.
• Прикрутить заземляющую
пластину cm, повернув ее
на 180° - сначала винт cq и
в конце небольшой винтик
co.
A
B
C
D
E
F
Демонтаж деталей из правого отверстия опоры двери
холодильной камеры:
• Вывести из зацепления и
снять защитную крышку
br (сторона А).
• Выкрутить винты bs.
• С помощью клещей
вынуть вставную деталь
bt с той стороны, на
которую нанесен символ
клещей.
• Вывести из зацепления
защитную крышку bu
(сторона В) из левого
отверстия опоры двери.
• Вынуть резиновую
прокладку cl из левого
отверстия опоры двери и
вставить в правое.
• Вставить защитную
крышку bu (сторона В) в
правое отверстие опоры
двери.
G
H
