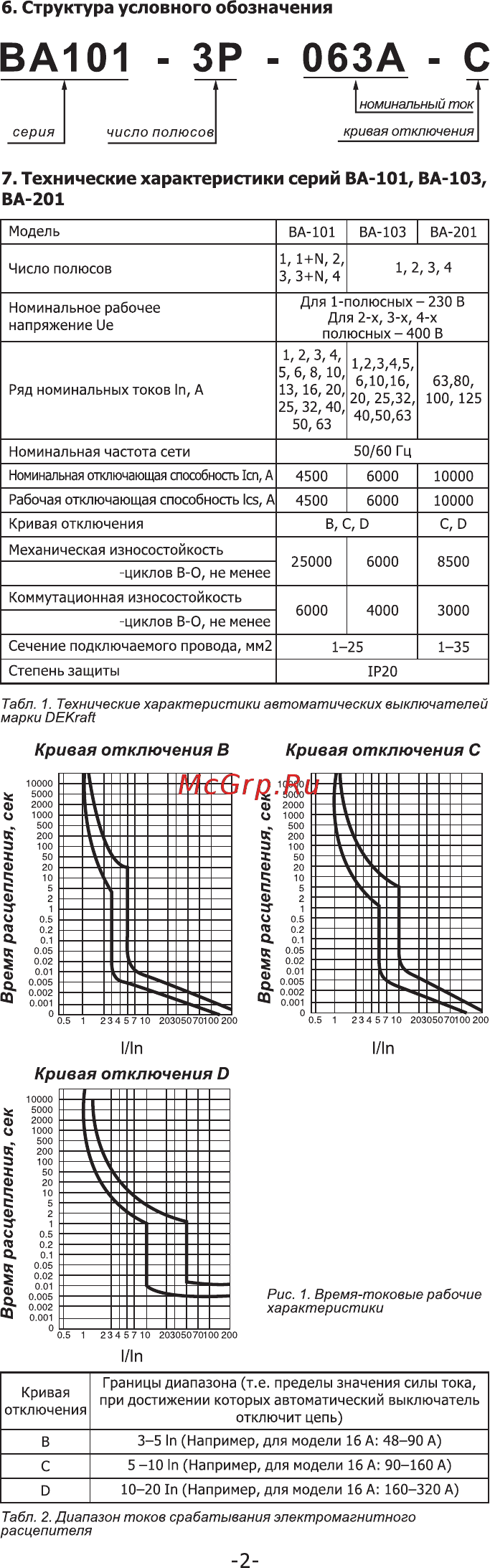

6 Структура условного обозначения ВА101 ЗР 063А С номинальный ток серия кривая отключения число полюсов 7 Технические характеристики серий ВА 101 ВА 103 ВА 201 Модель ВА 101 Число полюсов ВА 201 ВА 103 1 1 N 2 3 3 N 4 1 2 3 4 Для 1 полюсных 230 В Для 2 х 3 х 4 х полюсных 400 В Номинальное рабочее напряжение Ue 1 2 3 4 5 6 8 10 13 16 20 25 32 40 50 63 Ряд номинальных токов In А 1 2 3 4 5 6 10 16 20 25 32 40 50 63 63 80 100 125 50 60 Гц Номинальная частота сети Номинальная отключающая способность Icn А 4500 6000 10000 Рабочая отключающая способность les А 6000 10000 4500 Кривая отключения В С D Механическая износостойкость циклов В 0 не менее С D 25000 6000 8500 6000 4000 3000 Коммутационная износостойкость циклов В 0 не менее Сечение подключаемого провода мм2 Степень защиты 1 25 1 35 IP20 Табл 1 Технические характеристики автоматических выключателей марки DE Kraft Кривая отключения В Кривая отключения С Кривая отключения D Рис 1 Время токовые рабочие характеристики Кривая отключения Границы диапазона т е пределы значения силы тока при достижении которых автоматический выключатель отключит цепь В 3 5 In Например для модели 16 А 48 90 А С 5 10 In Например для модели 16 А 90 160 А D 10 20 In Например для модели 16 А 160 320 А Табл 2 Диапазон токов срабатывания электромагнитного расцепителя 2
