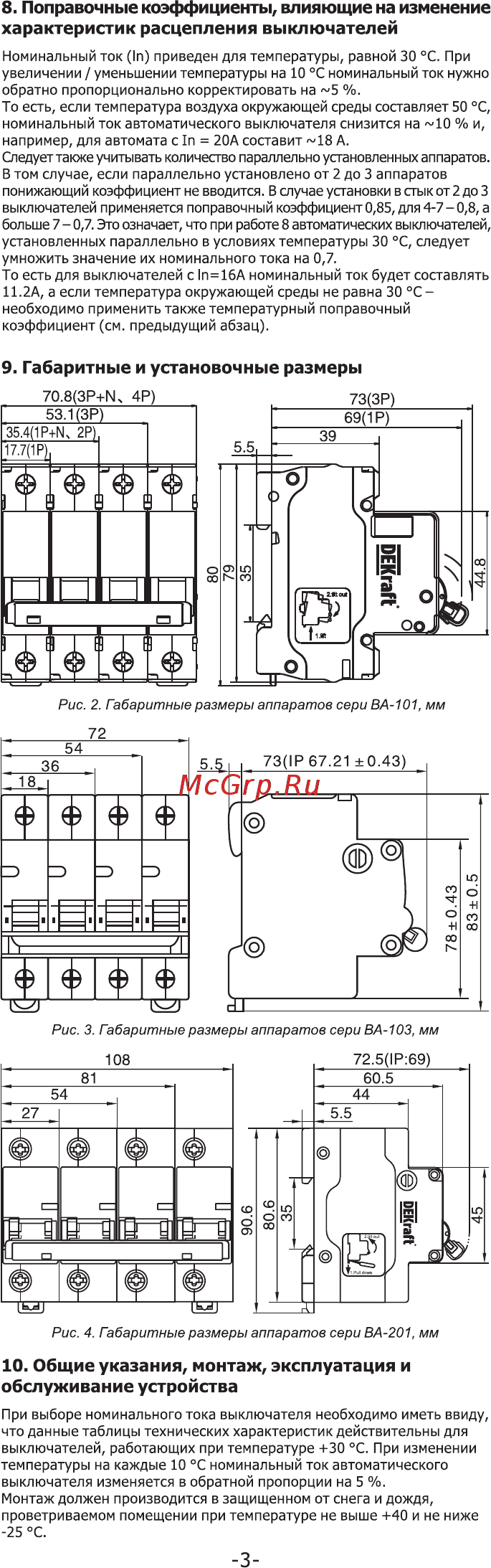

8 Поправочные коэффициенты влияющие на изменение характеристик расцепления выключателей Номинальный ток 1п приведен для температуры равной 30 С При увеличении уменьшении температуры на 10 С номинальный ток нужно обратно пропорционально корректировать на 5 То есть если температура воздуха окружающей среды составляет 50 С номинальный ток автоматического выключателя снизится на 10 и например для автомата с 1п 20А составит 18 А Следует также учитывать количество параллельно установленных аппаратов В том случае если параллельно установлено от 2 до 3 аппаратов понижающий коэффициент не вводится В случае установки встыкот2доЗ выключателей применяется поправочный коэффициент0 85 для 4 7 0 8 а больше 7 0 7 Это означает что при работе 8 автоматических выключателей установленных параллельно в условиях температуры 30 С следует умножить значение их номинального тока на 0 7 То есть для выключателей с 1п 16А номинальный ток будет составлять 11 2А а если температура окружающей среды не равна 30 Снеобходимо применить также температурный поправочный коэффициент см предыдущий абзац 9 Габаритные и установочные размеры Рис 2 Габаритные размеры аппаратов сери ВА 101 мм 10 Общие указания монтаж эксплуатация и обслуживание устройства При выборе номинального тока выключателя необходимо иметь ввиду что данные таблицы технических характеристик действительны для выключателей работающих при температуре 30 С При изменении температуры на каждые 10 С номинальный ток автоматического выключателя изменяется в обратной пропорции на 5 Монтаж должен производится в защищенном от снега и дождя проветриваемом помещении при температуре не выше 40 и не ниже 25 С 3
